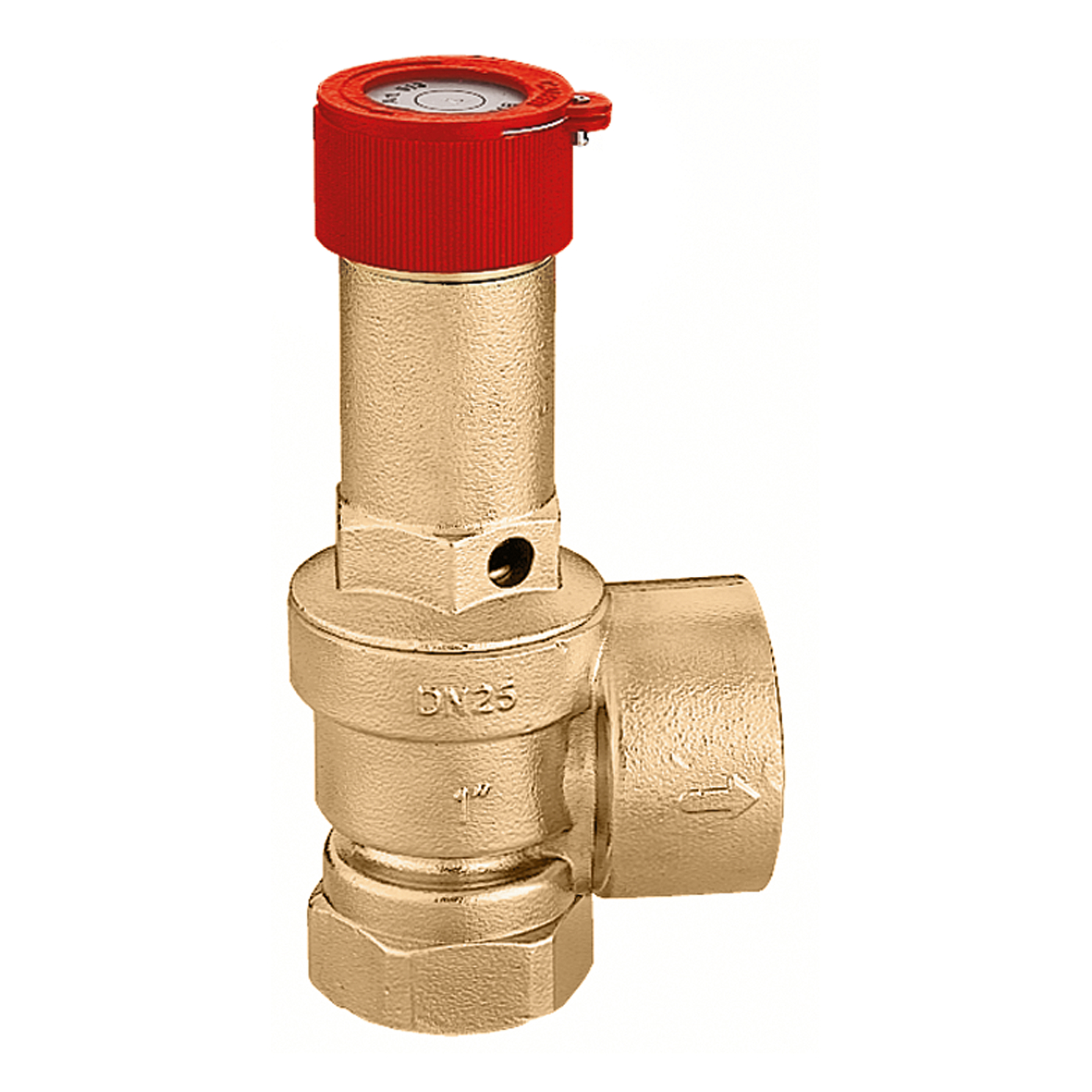

Pojistný ventil, vnitřní závit.
Popis produktu
Pojistný ventil, vnitřní závit.
Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.Vypouštěcí přetlak: 20 %.Uzavírací diference: 20 %.
Technické údaje
Nominální tlak:
PN 10
Rozsah teplot průt. média:
5–110 °C
Certifikace
pdf
Nákresy a specifikace
| Číslo dílu | Připojení | Připojení odtoku | Nastavení (Tlak) | Actions |
|---|---|---|---|---|
| 513615 | G 1" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
1,5 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513615.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1" (ISO 228-1) F. Připojení odtoku: G 1 1/4" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 1,5 bar. Nominální tlak: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
||||
| 513620 | G 1" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
2 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513620.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1" (ISO 228-1) F. Připojení odtoku: G 1 1/4" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 2 bar. Nominální tlak: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
||||
| 513625 | G 1" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
2,5 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513625.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1" (ISO 228-1) F. Připojení odtoku: G 1 1/4" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 2,5 bar. Nominální tlak: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
||||
| 513630 | G 1" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
3 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513630.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1" (ISO 228-1) F. Připojení odtoku: G 1 1/4" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 3 bar. Nominální tlak: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
||||
| 513635 | G 1" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
3,5 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513635.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1" (ISO 228-1) F. Připojení odtoku: G 1 1/4" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 3,5 bar. Nominální tlak: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
||||
| 513640 | G 1" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
4 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513640.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1" (ISO 228-1) F. Připojení odtoku: G 1 1/4" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 4 bar. Nominální tlak: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
||||
| 513655 | G 1" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
5,5 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
igs
Sdílet tento soubor
Stáhnout tento soubor
stp
Sdílet tento soubor
Stáhnout tento soubor
Text výběrového řízení
CALEFFI, 513655.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1" (ISO 228-1) F. Připojení odtoku: G 1 1/4" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 5,5 bar. Nominální tlak: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
||||
| 513660 | G 1" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
6 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513660.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1" (ISO 228-1) F. Připojení odtoku: G 1 1/4" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 6 bar. Nominální tlak: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
||||
| 513670 | G 1" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
7 bar | |
|
Nákresy 2D
dxf
Sdílet tento soubor
Stáhnout tento soubor
dwg
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513670.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1" (ISO 228-1) F. Připojení odtoku: G 1 1/4" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 7 bar. Nominální tlak: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
||||
| 513680 | G 1" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
8 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513680.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1" (ISO 228-1) F. Připojení odtoku: G 1 1/4" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 8 bar. Nominální tlak: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
||||
| 513725 | G 1 1/4" (ISO 228-1) F |
G 1 1/2" (ISO 228-1) F |
2,5 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513725.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1 1/4" (ISO 228-1) F. Připojení odtoku: G 1 1/2" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 2,5 bar. Nominální tlak: PN 10.
SCIP code
e1e6ad8e-d752-4896-b732-cf6fe1ed4e73
|
||||
| 513730 | G 1 1/4" (ISO 228-1) F |
G 1 1/2" (ISO 228-1) F |
3 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513730.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1 1/4" (ISO 228-1) F. Připojení odtoku: G 1 1/2" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 3 bar. Nominální tlak: PN 10.
SCIP code
70f3f1e4-e6e7-49bf-b31b-3375319cf60e
|
||||
| 513735 | G 1 1/4" (ISO 228-1) F |
G 1 1/2" (ISO 228-1) F |
3,5 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513735.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1 1/4" (ISO 228-1) F. Připojení odtoku: G 1 1/2" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 3,5 bar. Nominální tlak: PN 10.
SCIP code
9cfe6166-2d94-4b70-baf4-9cf2c43d10ce
|
||||
| 513760 | G 1 1/4" (ISO 228-1) F |
G 1 1/2" (ISO 228-1) F |
6 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513760.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1 1/4" (ISO 228-1) F. Připojení odtoku: G 1 1/2" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 6 bar. Nominální tlak: PN 10.
SCIP code
4dee420d-95c9-40b1-b482-333ef346b61e
|
||||
| 513770 | G 1 1/4" (ISO 228-1) F |
G 1 1/2" (ISO 228-1) F |
7 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513770.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1 1/4" (ISO 228-1) F. Připojení odtoku: G 1 1/2" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 7 bar. Nominální tlak: PN 10.
SCIP code
f2463cfd-f6ac-4555-982b-17c97a5b219b
|
||||
| 513780 | G 1 1/4" (ISO 228-1) F |
G 1 1/2" (ISO 228-1) F |
8 bar | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
CALEFFI, 513780.
Pojistný ventil, vnitřní závit. Nastavení: 2,5 - 3 - 3,5 - 5 - 6 - 7 - 8 barů.
Vypouštěcí přetlak: 20 %.
Uzavírací diference: 20 %. Připojení: G 1 1/4" (ISO 228-1) F. Připojení odtoku: G 1 1/2" (ISO 228-1) F. Rozsah teplot průt. média: 5–110 °C. Nastavení (Tlak): 8 bar. Nominální tlak: PN 10.
SCIP code
ad64982e-0926-4999-99b6-75969e4bf667
|
||||
