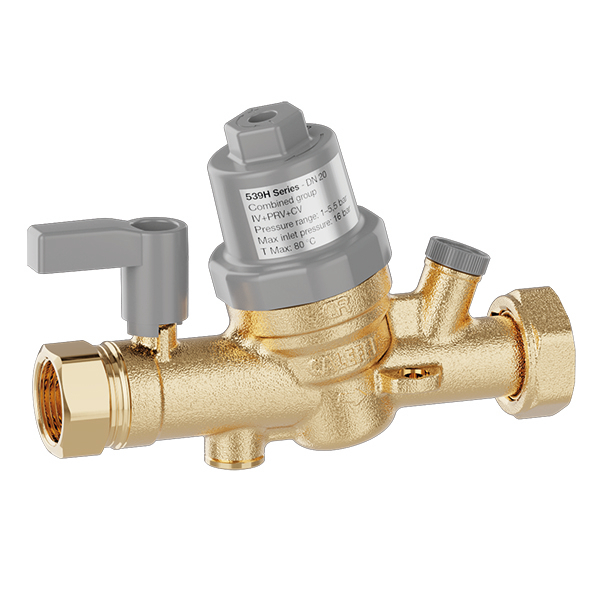

комбінована група для керування тиском у системах побутового водопостачання.
Опис товару
комбінована група для керування тиском у системах побутового водопостачання.
З інтегрованим зворотним і кульовим клапаном типу EA.
Зворотний клапан сертифікований за стандартом EN 13959.
Патрубок для перевірки тиску на вході й патрубок для перевірки тиску на виході.
PATENT PENDING
Технічні характеристики
Максимальний тиск на вході:
16 bar
Діапазон значень температури теплоносія:
2–80 °C
Діапазон регулювання тиску:
1–5,5 bar
Матеріал:
стійка до децинкування латунь DR із низьким умістом свинцю
Сертифікати
pdf
Креслення й специфікації
| Код | Вхідне з’єднання | Вихідне з’єднання | |
|---|---|---|---|
| 539050H | Rp 3/4" (EN 10226-1) B.З. |
G 1" (ISO 228-1) B.З. накидна гайка |
|
|
2D-креслення
dwg
Поділитися цим файлом
Завантажити цей файл
dxf
Поділитися цим файлом
Завантажити цей файл
3D-моделі
Текст пропозиції
комбінована група для керування тиском у системах побутового водопостачання. З інтегрованим зворотним і кульовим клапаном типу EA.
Зворотний клапан сертифікований за стандартом EN 13959.
Патрубок для перевірки тиску на вході й патрубок для перевірки тиску на виході. Вхідне з’єднання: Rp 3/4" (EN 10226-1) B.З.. Вихідне з’єднання: G 1" (ISO 228-1) B.З., накидна гайка. Максимальний тиск на вході: 16 bar. Діапазон значень температури теплоносія: 2–80 °C. Діапазон регулювання тиску: 1–5,5 bar. Матеріал: стійка до децинкування латунь DR із низьким умістом свинцю.
Код SCIP
7f243fae-ae78-43b6-bc86-1e84fcb07c52
|
|||
igs
stp
bim
