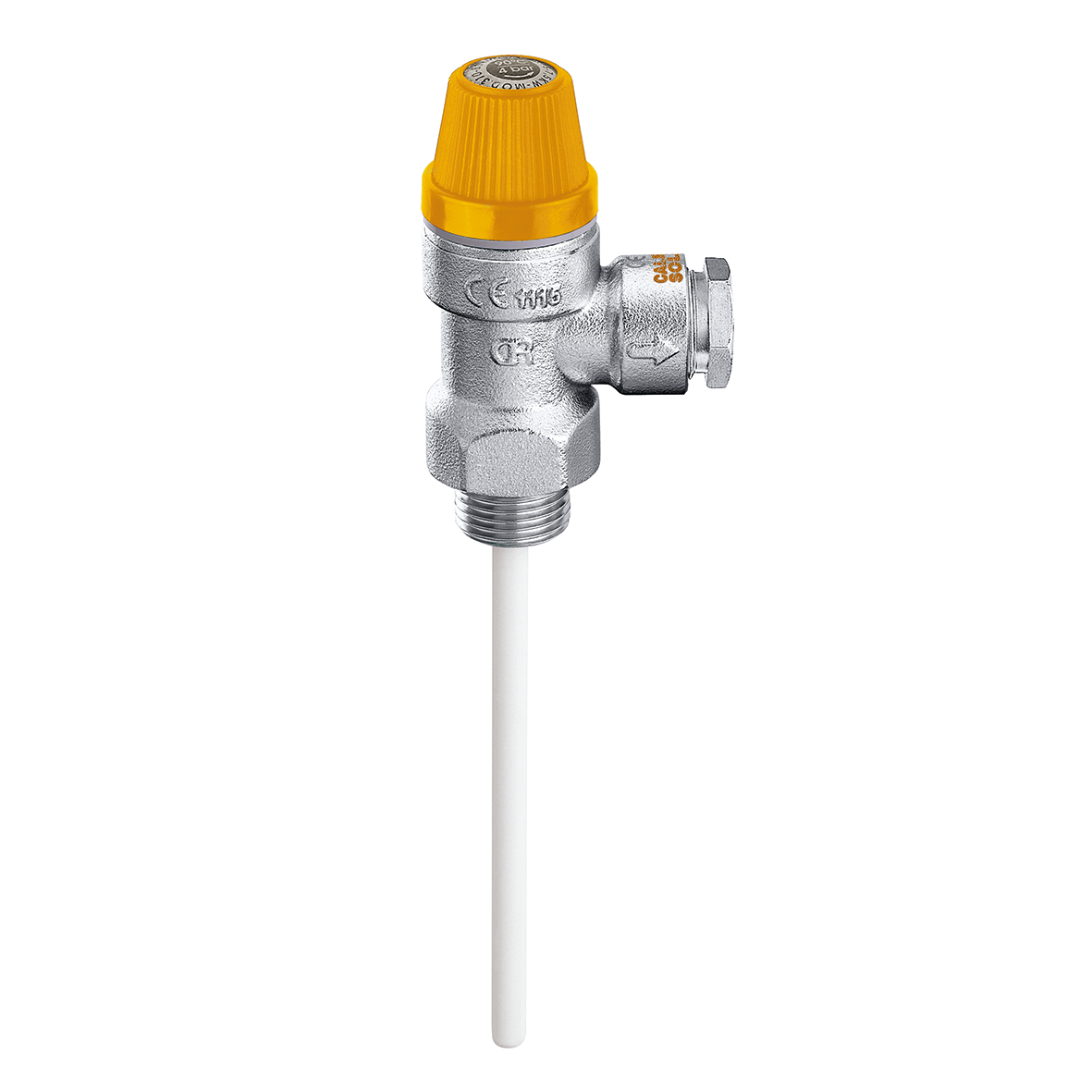

Sıcaklık ve basınç tahliye vanası.
Ürün Tanımı
Sıcaklık ve basınç tahliye vanası.
Teknik veriler
Ayar (Derece):
90 °C
Bitiş:
Krom
Materyal:
çinkosuzlaşmaya dirençli pirinç DR
Sertifikasyonlar
pdf
Çizimler ve teknik özellikler
| Parça numarası | Bağlantılar | Boşaltma bağlantısı | Ayar (Basınç) |
|---|---|---|---|
| 309461 | G 1/2" A (ISO 228-1) E |
Ø 15 |
6 bar |
|
Maksimum deşarj oranı
10 kW
|
|||
|
2B çizimler
3B modeller
Açıklama metni
Sıcaklık ve basınç tahliye vanası. Bağlantılar: G 1/2" A (ISO 228-1) E. Boşaltma bağlantısı: Ø 15. Ayar (Basınç): 6 bar. Ayar (Derece): 90 °C. Maksimum deşarj oranı: 10 kW. Bitiş: Krom. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
80cd2940-e84d-4cc4-8183-1706c1601628
|
|||
| 309471 | G 1/2" A (ISO 228-1) E |
Ø 15 |
7 bar |
|
Maksimum deşarj oranı
10 kW
|
|||
|
2B çizimler
3B modeller
Açıklama metni
Sıcaklık ve basınç tahliye vanası. Bağlantılar: G 1/2" A (ISO 228-1) E. Boşaltma bağlantısı: Ø 15. Ayar (Basınç): 7 bar. Ayar (Derece): 90 °C. Maksimum deşarj oranı: 10 kW. Bitiş: Krom. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
a16f6737-46cc-45f7-b680-488c00ae702c
|
|||
| 309401 | G 1/2" A (ISO 228-1) E |
Ø 15 |
10 bar |
|
Maksimum deşarj oranı
10 kW
|
|||
|
2B çizimler
3B modeller
Açıklama metni
Sıcaklık ve basınç tahliye vanası. Bağlantılar: G 1/2" A (ISO 228-1) E. Boşaltma bağlantısı: Ø 15. Ayar (Basınç): 10 bar. Ayar (Derece): 90 °C. Maksimum deşarj oranı: 10 kW. Bitiş: Krom. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
8101ac41-4839-482c-b18d-6c8203b632e6
|
|||
| 309561 | G 3/4" A (ISO 228-1) E |
Ø 22 |
6 bar |
|
Maksimum deşarj oranı
25 kW
|
|||
|
3B modeller
Açıklama metni
Sıcaklık ve basınç tahliye vanası. Bağlantılar: G 3/4" A (ISO 228-1) E. Boşaltma bağlantısı: Ø 22. Ayar (Basınç): 6 bar. Ayar (Derece): 90 °C. Maksimum deşarj oranı: 25 kW. Bitiş: Krom. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
03dffef6-19b7-498e-8cc3-79948fe4fa33
|
|||
| 309571 | G 3/4" A (ISO 228-1) E |
Ø 22 |
7 bar |
|
Maksimum deşarj oranı
25 kW
|
|||
|
3B modeller
Açıklama metni
Sıcaklık ve basınç tahliye vanası. Bağlantılar: G 3/4" A (ISO 228-1) E. Boşaltma bağlantısı: Ø 22. Ayar (Basınç): 7 bar. Ayar (Derece): 90 °C. Maksimum deşarj oranı: 25 kW. Bitiş: Krom. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
b5873f55-9caa-4386-9697-cae65bfd8b2b
|
|||
| 309501 | G 3/4" A (ISO 228-1) E |
Ø 22 |
10 bar |
|
Maksimum deşarj oranı
25 kW
|
|||
|
3B modeller
Açıklama metni
Sıcaklık ve basınç tahliye vanası. Bağlantılar: G 3/4" A (ISO 228-1) E. Boşaltma bağlantısı: Ø 22. Ayar (Basınç): 10 bar. Ayar (Derece): 90 °C. Maksimum deşarj oranı: 25 kW. Bitiş: Krom. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
a20a956c-d373-4e86-86e6-5c50adf51f2d
|
|||
dwg
dxf
igs
stp
bim
