Seri 6443

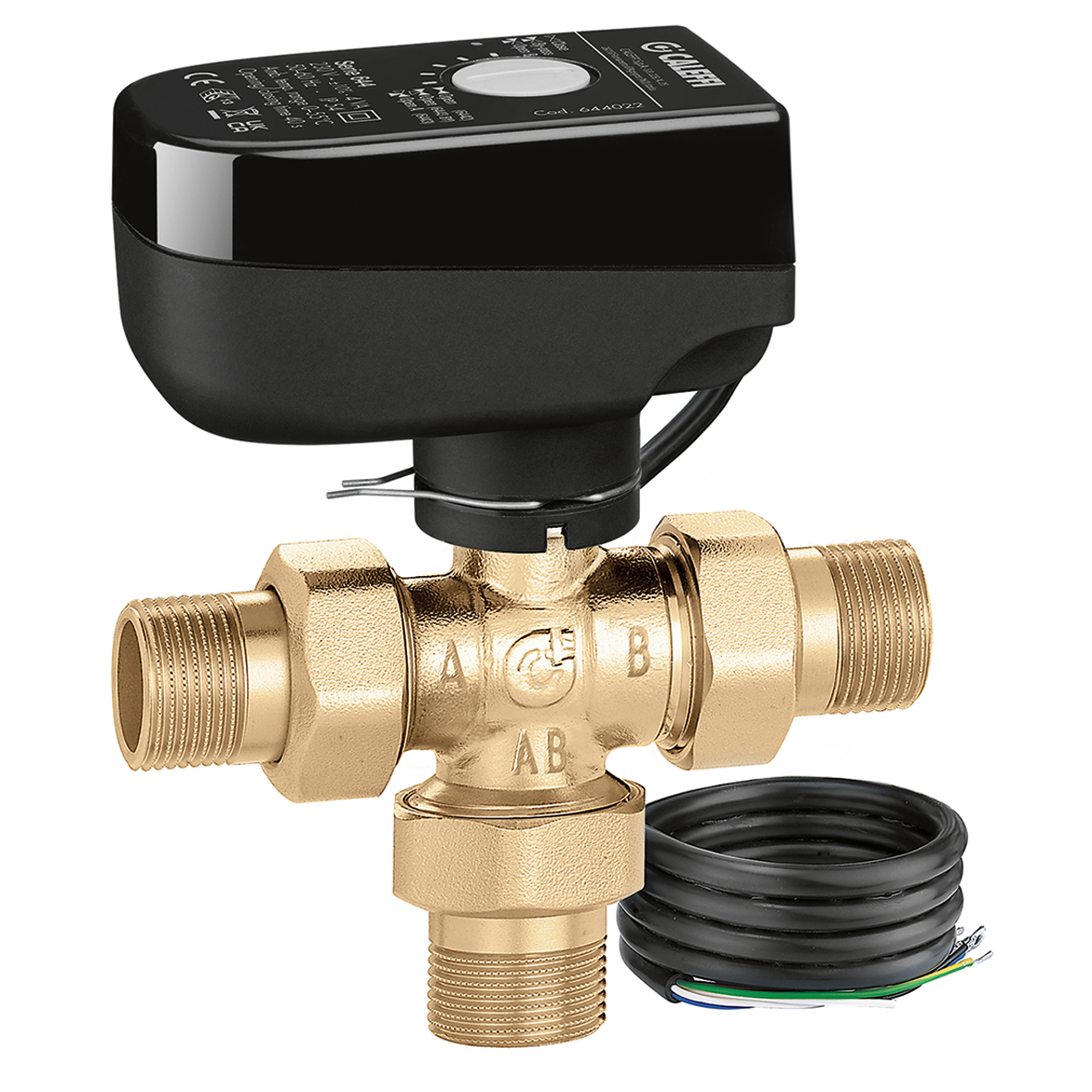

Motorlu üç-yollu küresel yönlendirici vana.

Git
Yüksek çözünürlükte indir

Ürün Tanımı

Motorlu üç-yollu küresel yönlendirici vana.
Yardımcı mikro anahtarlı
PATENT

Teknik veriler

Maksimum çalışma basıncı: 10 bar
Ortam sıcaklığı: -5–110 °C
Ortam sıcaklık aralığı: 0–55 °C
Koruma sınıfı: IP 54
Besleme kablosu uzunluğu: 1 m
Yardımcı mikro anahtar temas gücü (230V): 0,8 A
Operasyon süresi: 10 s
Rotasyon: 90° rotasyon

Sertifikasyonlar

ACS
CE
ENEC13
PZH

Çizimler ve teknik özellikler

Parça numarası Bağlantılar Elektrik Kaynağı Kv
3B modeller
Açıklama metni
Motorlu üç-yollu küresel yönlendirici vana. Yardımcı mikro anahtarlı Bağlantılar: G 1/2" A (ISO 228-1) E. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: -5–110 °C. Ortam sıcaklık aralığı: 0–55 °C. Elektrik Kaynağı: 230 V AC. Güç tüketimi: 4 VA. Koruma sınıfı: IP 54. Besleme kablosu uzunluğu: 1 m. Yardımcı mikro anahtar temas gücü (230V): 0,8 A. Kv: 3,9 m³/h. Operasyon süresi: 10 s (90° rotasyon).
SCIP code
0cc7dc25-174b-4c61-984c-9e1bf245d302
2B çizimler
İndir
İndir
3B modeller
İndir
İndir
Açıklama metni
Motorlu üç-yollu küresel yönlendirici vana. Yardımcı mikro anahtarlı Bağlantılar: G 3/4" A (ISO 228-1) E. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: -5–110 °C. Ortam sıcaklık aralığı: 0–55 °C. Elektrik Kaynağı: 230 V AC. Güç tüketimi: 4 VA. Koruma sınıfı: IP 54. Besleme kablosu uzunluğu: 1 m. Yardımcı mikro anahtar temas gücü (230V): 0,8 A. Kv: 3,9 m³/h. Operasyon süresi: 10 s (90° rotasyon).
SCIP code
562aa935-446c-4980-bc13-5ff23d6b8dfa
3B modeller
İndir
Açıklama metni
Motorlu üç-yollu küresel yönlendirici vana. Yardımcı mikro anahtarlı Bağlantılar: R 3/4" (EN 10226-1) E. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: -5–110 °C. Ortam sıcaklık aralığı: 0–55 °C. Elektrik Kaynağı: 230 V AC. Güç tüketimi: 4 VA. Koruma sınıfı: IP 54. Besleme kablosu uzunluğu: 1 m. Yardımcı mikro anahtar temas gücü (230V): 0,8 A. Kv: 8,6 m³/h. Operasyon süresi: 10 s (90° rotasyon).
SCIP code
76ac7e23-2843-4ac3-93ce-bd82a3420dcf
2B çizimler
İndir
İndir
3B modeller
İndir
İndir
Açıklama metni
Motorlu üç-yollu küresel yönlendirici vana. Yardımcı mikro anahtarlı Bağlantılar: R 1" (EN 10226-1) E. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: -5–110 °C. Ortam sıcaklık aralığı: 0–55 °C. Elektrik Kaynağı: 230 V AC. Güç tüketimi: 4 VA. Koruma sınıfı: IP 54. Besleme kablosu uzunluğu: 1 m. Yardımcı mikro anahtar temas gücü (230V): 0,8 A. Kv: 9,0 m³/h. Operasyon süresi: 10 s (90° rotasyon).
SCIP code
30f47a80-60d7-488b-8fb5-d6cb2c7b26b4
3B modeller
Açıklama metni
Motorlu üç-yollu küresel yönlendirici vana. Yardımcı mikro anahtarlı Bağlantılar: G 1/2" A (ISO 228-1) E. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: -5–110 °C. Ortam sıcaklık aralığı: 0–55 °C. Elektrik Kaynağı: 24 V AC. Güç tüketimi: 8 VA. Koruma sınıfı: IP 54. Besleme kablosu uzunluğu: 1 m. Yardımcı mikro anahtar temas gücü (230V): 0,8 A. Kv: 3,9 m³/h. Operasyon süresi: 10 s (90° rotasyon).
SCIP code
3db77fa0-cc0f-4923-bead-92af3daa8f70
3B modeller
İndir
İndir
Açıklama metni
Motorlu üç-yollu küresel yönlendirici vana. Yardımcı mikro anahtarlı Bağlantılar: G 3/4" A (ISO 228-1) E. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: -5–110 °C. Ortam sıcaklık aralığı: 0–55 °C. Elektrik Kaynağı: 24 V AC. Güç tüketimi: 8 VA. Koruma sınıfı: IP 54. Besleme kablosu uzunluğu: 1 m. Yardımcı mikro anahtar temas gücü (230V): 0,8 A. Kv: 3,9 m³/h. Operasyon süresi: 10 s (90° rotasyon).
SCIP code
0abd8f98-ff4b-412b-bb5c-cc8cf5ffc45c
3B modeller
Açıklama metni
Motorlu üç-yollu küresel yönlendirici vana. Yardımcı mikro anahtarlı Bağlantılar: R 3/4" (EN 10226-1) E. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: -5–110 °C. Ortam sıcaklık aralığı: 0–55 °C. Elektrik Kaynağı: 24 V AC. Güç tüketimi: 8 VA. Koruma sınıfı: IP 54. Besleme kablosu uzunluğu: 1 m. Yardımcı mikro anahtar temas gücü (230V): 0,8 A. Kv: 8,6 m³/h. Operasyon süresi: 10 s (90° rotasyon).
SCIP code
65621f16-d399-4e18-9787-c9f23c372c6d
3B modeller
İndir
İndir
Açıklama metni
Motorlu üç-yollu küresel yönlendirici vana. Yardımcı mikro anahtarlı Bağlantılar: R 1" (EN 10226-1) E. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: -5–110 °C. Ortam sıcaklık aralığı: 0–55 °C. Elektrik Kaynağı: 24 V AC. Güç tüketimi: 8 VA. Koruma sınıfı: IP 54. Besleme kablosu uzunluğu: 1 m. Yardımcı mikro anahtar temas gücü (230V): 0,8 A. Kv: 9,0 m³/h. Operasyon süresi: 10 s (90° rotasyon).
SCIP code
5b60b3a3-b7f1-422d-927e-271e0565dfa4
