Seri 838

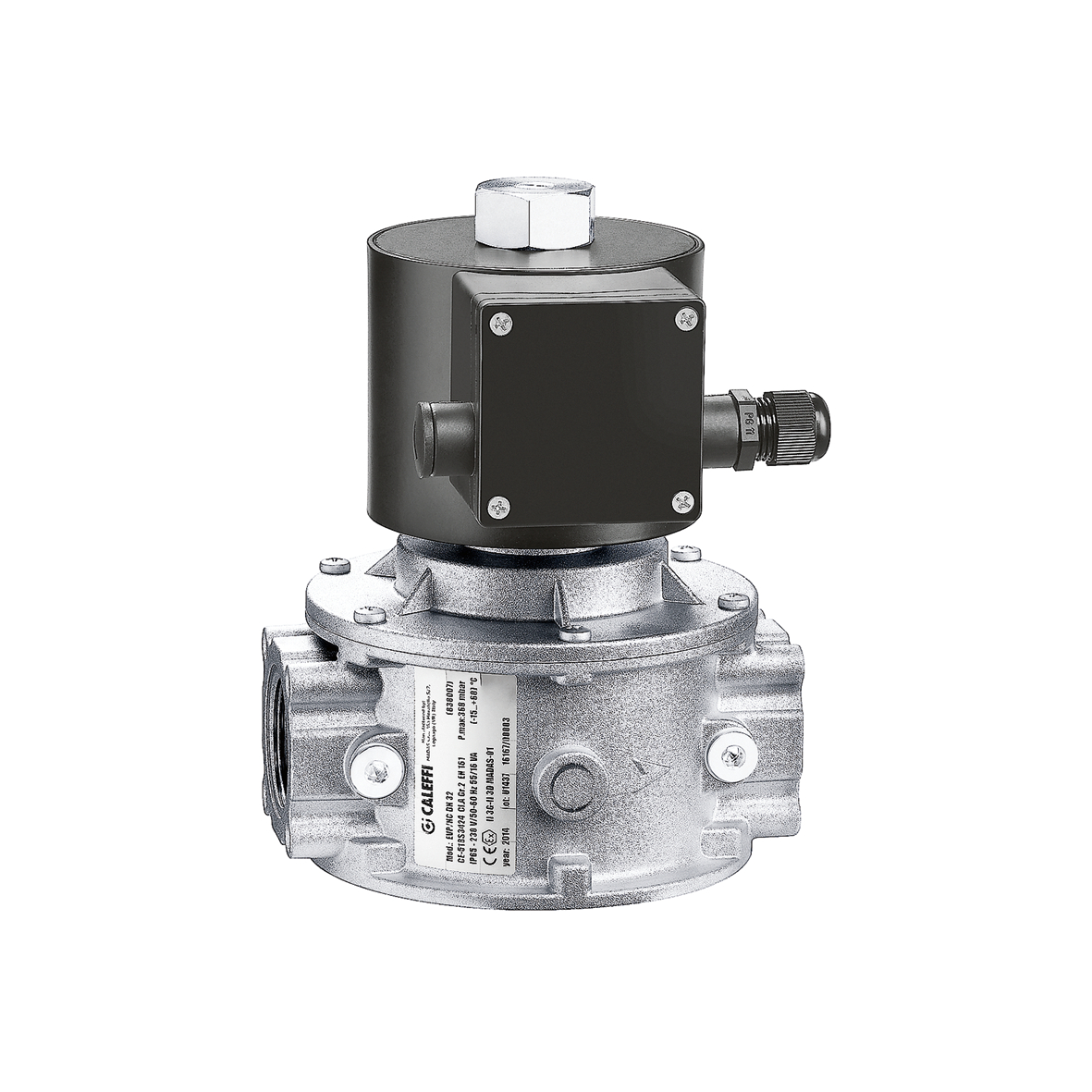

Gaz için normalde kapalı solenoid vana.

Git

Yüksek çözünürlükte indir

Ürün Tanımı

Gaz için normalde kapalı solenoid vana.

Teknik veriler

Maksimum çalışma basıncı: 360 mbar

Koruma sınıfı: IP 65

Sertifikasyonlar

İndir

Çizimler ve teknik özellikler

Parça numarası	Bağlantılar	Not	Elektrik Kaynağı
838004	Rp 1/2" (EN 10226-1) D	230 V AC	$$ data missing $$
3B modeller igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838004%20%28IGS%29.igs stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838004%20%28STP%29.stp bim Açıklama metni CALEFFI, 838004. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 1/2" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 230 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838005	Rp 3/4" (EN 10226-1) D	-	230 V AC
3B modeller igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838005%20%28IGS%29.igs stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838005%20%28STP%29.stp bim Açıklama metni CALEFFI, 838005. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 3/4" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 230 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838006	Rp 1" (EN 10226-1) D	-	230 V AC
3B modeller igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838006%20%28IGS%29.igs stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838006%20%28STP%29.stp bim Açıklama metni CALEFFI, 838006. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 1" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 230 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838007	Rp 1 1/4" (EN 10226-1) D	230 V AC	$$ data missing $$
3B modeller stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838007%20%28STP%29.stp igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838007%20%28IGS%29.igs bim Açıklama metni CALEFFI, 838007. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 1 1/4" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 230 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838008	Rp 1 1/2" (EN 10226-1) D	230 V AC	$$ data missing $$
3B modeller igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838008%20%28IGS%29.igs stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838008%20%28STP%29.stp bim Açıklama metni CALEFFI, 838008. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 1 1/2" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 230 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838009	Rp 2" (EN 10226-1) D	230 V AC	$$ data missing $$
3B modeller igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838009%20%28IGS%29.igs stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838009%20%28STP%29.stp bim Açıklama metni CALEFFI, 838009. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 2" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 230 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838104	Rp 1/2" (EN 10226-1) D	-	24 V AC
3B modeller igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838004%20%28IGS%29.igs stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838004%20%28STP%29.stp bim Açıklama metni CALEFFI, 838104. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 1/2" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 24 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838105	Rp 3/4" (EN 10226-1) D	-	24 V AC
3B modeller igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838005%20%28IGS%29.igs stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838005%20%28STP%29.stp bim Açıklama metni CALEFFI, 838105. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 3/4" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 24 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838106	Rp 1" (EN 10226-1) D	-	24 V AC
3B modeller igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838006%20%28IGS%29.igs stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838006%20%28STP%29.stp bim Açıklama metni CALEFFI, 838106. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 1" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 24 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838107	Rp 1 1/4" (EN 10226-1) D	24 V AC	$$ data missing $$
3B modeller stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838007%20%28STP%29.stp igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838007%20%28IGS%29.igs bim Açıklama metni CALEFFI, 838107. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 1 1/4" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 24 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838108	Rp 1 1/2" (EN 10226-1) D	-	24 V AC
3B modeller igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838008%20%28IGS%29.igs stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838008%20%28STP%29.stp bim Açıklama metni CALEFFI, 838108. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 1 1/2" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 24 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
838109	Rp 2" (EN 10226-1) D	24 V AC	$$ data missing $$
3B modeller igs Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838009%20%28IGS%29.igs stp Bu dosyayı paylaş Bu dosyayı indir Paylaş Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/838009%20%28STP%29.stp bim Açıklama metni CALEFFI, 838109. Gaz için normalde kapalı solenoid vana. Bağlantılar: Rp 2" (EN 10226-1) D. Maksimum çalışma basıncı: 360 mbar. Elektrik Kaynağı: 24 V AC. Koruma sınıfı: IP 65. SCIP code 5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
