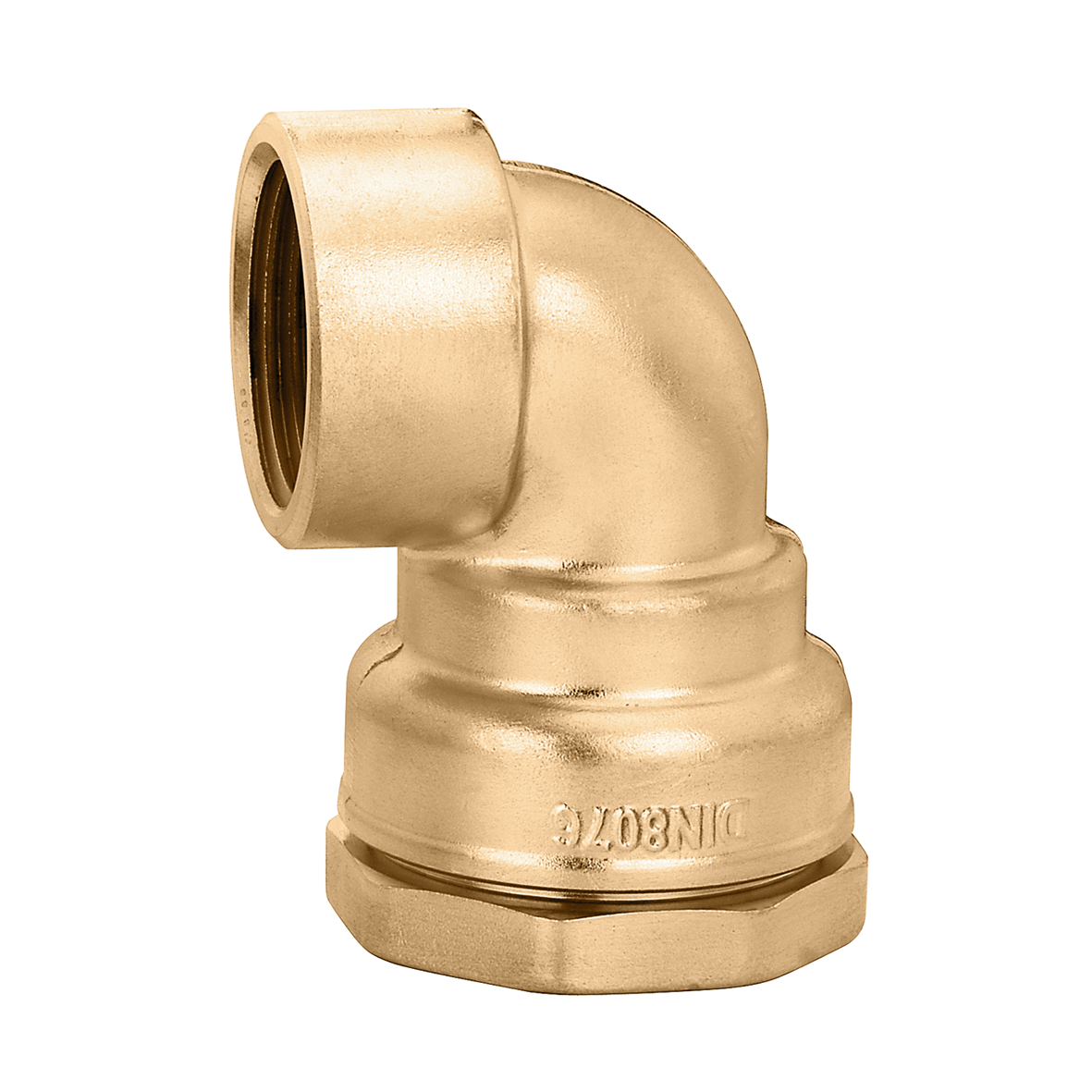

Dişi dirsek bağlantı parçası.
Ürün Tanımı
Dişi dirsek bağlantı parçası.
Teknik veriler
Materyal:
pirinç
Ortam sıcaklığı:
0–40 °C
Maksimum çalışma basıncı:
16 bar
Sertifikasyonlar
pdf
Çizimler ve teknik özellikler
| Parça numarası | Bağlantılar A | Bağlantılar | Actions |
|---|---|---|---|
| 868420 | Ø 20 |
Rp 1/2" (EN 10226-1) D |
|
|
3B modeller
Açıklama metni
CALEFFI, 868420.
Dişi dirsek bağlantı parçası. Bağlantılar A: Ø 20. Bağlantılar: Rp 1/2" (EN 10226-1) D. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 0–40 °C. Materyal: pirinç.
SCIP code
6bdf5a17-751a-46ec-971e-d30f0ff3979a
|
|||
| 868525 | Ø 25 |
Rp 3/4" (EN 10226-1) D |
|
|
3B modeller
Açıklama metni
CALEFFI, 868525.
Dişi dirsek bağlantı parçası. Bağlantılar A: Ø 25. Bağlantılar: Rp 3/4" (EN 10226-1) D. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 0–40 °C. Materyal: pirinç.
SCIP code
66bcde4e-50ce-4447-9d70-09773bcadb53
|
|||
| 868632 | Ø 32 |
Rp 1" (EN 10226-1) D |
|
|
3B modeller
Açıklama metni
CALEFFI, 868632.
Dişi dirsek bağlantı parçası. Bağlantılar A: Ø 32. Bağlantılar: Rp 1" (EN 10226-1) D. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 0–40 °C. Materyal: pirinç.
SCIP code
7aef75f3-5cc7-42bf-9719-8f13de4e3f85
|
|||
| 868740 | Ø 40 |
Rp 1 1/4" (EN 10226-1) D |
|
|
3B modeller
Açıklama metni
CALEFFI, 868740.
Dişi dirsek bağlantı parçası. Bağlantılar A: Ø 40. Bağlantılar: Rp 1 1/4" (EN 10226-1) D. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 0–40 °C. Materyal: pirinç.
SCIP code
b19c063d-cd6b-4bc0-92ca-9cb3b9896563
|
|||
| 868850 | Ø 50 |
Rp 1 1/2" (EN 10226-1) D |
|
|
3B modeller
Açıklama metni
CALEFFI, 868850.
Dişi dirsek bağlantı parçası. Bağlantılar A: Ø 50. Bağlantılar: Rp 1 1/2" (EN 10226-1) D. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 0–40 °C. Materyal: pirinç.
SCIP code
ced1e366-7e9d-4b5e-920b-eac954735a60
|
|||
| 868963 | Ø 63 |
Rp 2" (EN 10226-1) D |
|
|
3B modeller
Açıklama metni
CALEFFI, 868963.
Dişi dirsek bağlantı parçası. Bağlantılar A: Ø 63. Bağlantılar: Rp 2" (EN 10226-1) D. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 0–40 °C. Materyal: pirinç.
SCIP code
4552b893-e9f2-478c-b216-261d807c1dc7
|
|||
