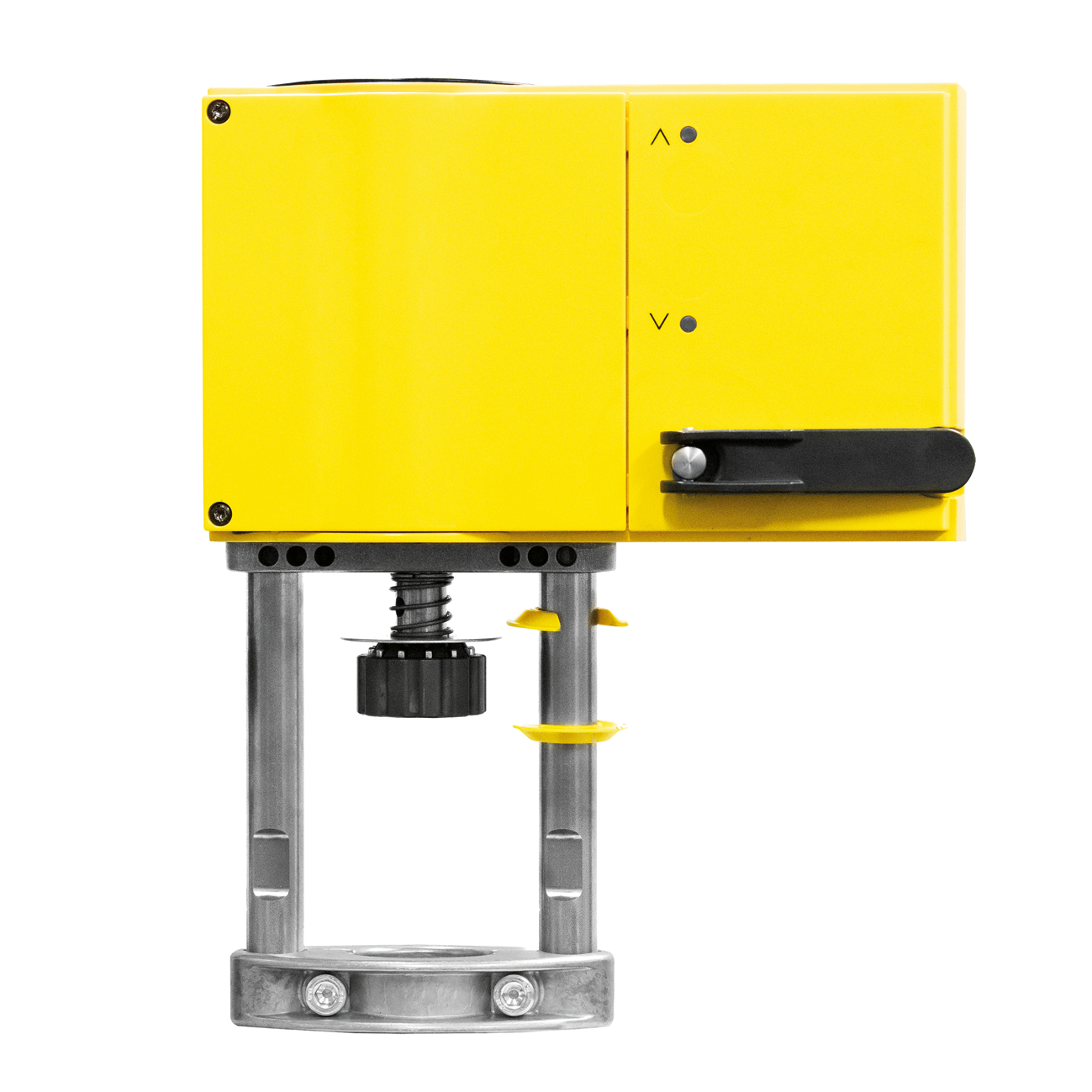

Aktuator za prirubničke regulacione ventile serije 636.
Opis proizvoda
Aktuator za prirubničke regulacione ventile serije 636.
Vreme manevra:
- 40s/80s/120s DN 65-DN 80),
- 80s/160s/240s DN 100–DN 150).
Tehnički podaci
Raspon ambijentalne temperature:
-10–55 °C
Kontrolni signal:
4–20 mA, 2 tačke, 3 tačke, 0–10 V
Potrošnja električne energije:
20 VA
Klasa zaštite:
IP 66
Povratni signal:
0–10 V
Certifikati
pdf
Crteži i specifikacije
| Broj dela | Napomena | Napajanje | |
|---|---|---|---|
| 636034 | Nominalna sila 2500 N | 24 V (AC) | |
|
2D crteži
dxf
Deli ovu datoteku
Preuzmi ovu datoteku
dwg
Deli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Aktuator za prirubničke regulacione ventile serije 636.
Vreme manevra:
- 40s/80s/120s DN 65-DN 80),
- 80s/160s/240s DN 100–DN 150). Napajanje: 24 V (AC). Kontrolni signal: 4–20 mA, 2 tačke, 3 tačke, 0–10 V. Potrošnja električne energije: 20 VA. Klasa zaštite: IP 66. Povratni signal: 0–10 V.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
igs
stp
bim
