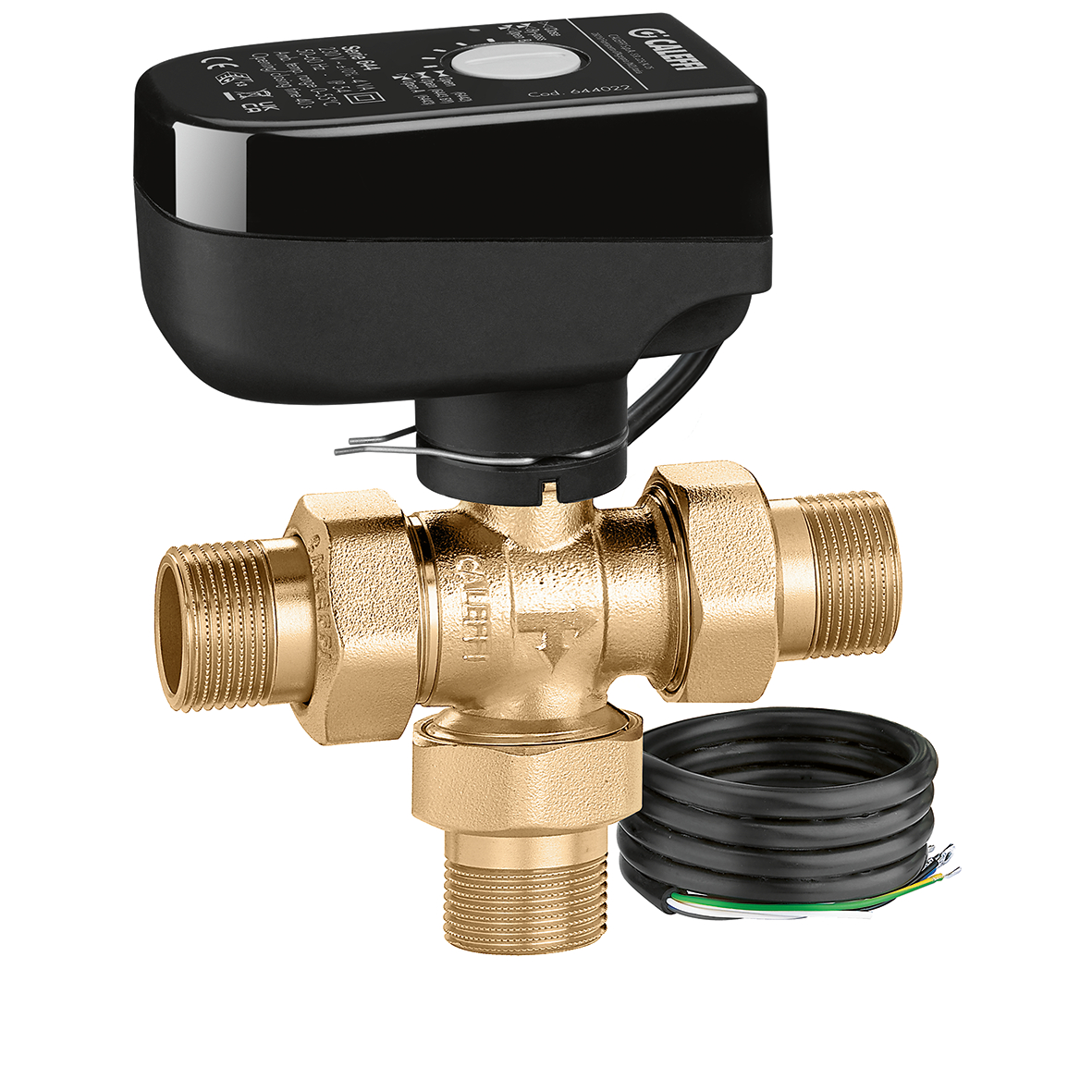

Trokraki zonski kugla ventil sa motorom, by-pass verzija.
Opis proizvoda
Trokraki zonski kugla ventil sa motorom, by-pass verzija.
U kompletu sa trokontaktnim motorom.
Sa pomoćnim mikroprekidačem.
PATENT
Tehnički podaci
Maksimalni radni pritisak:
10 bar
Srednji raspon temperature:
-5–110 °C
Raspon ambijentalne temperature:
0–55 °C
Potrošnja električne energije:
4 VA
Klasa zaštite:
IP 44 (vertikalna pozicija), IP 40 (horizontalna pozicija)
Dužina napojnog kabla:
1 m
Mogućnost opterećenja pomoćnog mikroprekidača (230 V):
0,8 A
△p maks.:
10 bar
Kv ravno:
10,3 m³/h
Kv obilazni:
1,8 m³/h
Vreme rada:
40 s
Vreme rada – Napomena:
Rotacija 90°
Certifikati
Preuzimanje
pdf
Crteži i specifikacije
| Broj dela | Priključak | Napajanje | |
|---|---|---|---|
| 644342 3BY | G 1/2" A (ISO 228-1) M |
230 V (AC) | |
|
3D modeli
Tekst tendera
Trokraki zonski kugla ventil sa motorom, by-pass verzija.
Sa pomoćnim mikroprekidačem.
U kompletu sa trokontaktnim motorom.
Priključak: G 1/2" A (ISO 228-1) M. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: -5–110 °C. Raspon ambijentalne temperature: 0–55 °C. Napajanje: 230 V (AC). Potrošnja električne energije: 4 VA. Klasa zaštite: IP 44 (vertikalna pozicija), IP 40 (horizontalna pozicija). Dužina napojnog kabla: 1 m. Mogućnost opterećenja pomoćnog mikroprekidača (230 V): 0,8 A. △p maks.: 10 bar. Kv ravno: 10,3 m³/h. Kv obilazni: 1,8 m³/h. Vreme rada: 40 s (Rotacija 90°).
SCIP code
092f4928-7a9e-4d07-90ca-583c2b85de1a
|
|||
| 644352 3BY | G 3/4" A (ISO 228-1) M |
230 V (AC) | |
|
3D modeli
Tekst tendera
Trokraki zonski kugla ventil sa motorom, by-pass verzija.
Sa pomoćnim mikroprekidačem.
U kompletu sa trokontaktnim motorom.
Priključak: G 3/4" A (ISO 228-1) M. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: -5–110 °C. Raspon ambijentalne temperature: 0–55 °C. Napajanje: 230 V (AC). Potrošnja električne energije: 4 VA. Klasa zaštite: IP 44 (vertikalna pozicija), IP 40 (horizontalna pozicija). Dužina napojnog kabla: 1 m. Mogućnost opterećenja pomoćnog mikroprekidača (230 V): 0,8 A. △p maks.: 10 bar. Kv ravno: 10,3 m³/h. Kv obilazni: 1,8 m³/h. Vreme rada: 40 s (Rotacija 90°).
SCIP code
b4ac2a08-21a4-439b-9d53-7ddc11b39e95
|
|||
| 644362 3BY | G 1" A (ISO 228-1) M |
230 V (AC) | |
|
3D modeli
Tekst tendera
Trokraki zonski kugla ventil sa motorom, by-pass verzija.
Sa pomoćnim mikroprekidačem.
U kompletu sa trokontaktnim motorom.
Priključak: G 1" A (ISO 228-1) M. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: -5–110 °C. Raspon ambijentalne temperature: 0–55 °C. Napajanje: 230 V (AC). Potrošnja električne energije: 4 VA. Klasa zaštite: IP 44 (vertikalna pozicija), IP 40 (horizontalna pozicija). Dužina napojnog kabla: 1 m. Mogućnost opterećenja pomoćnog mikroprekidača (230 V): 0,8 A. △p maks.: 10 bar. Kv ravno: 10,3 m³/h. Kv obilazni: 1,8 m³/h. Vreme rada: 40 s (Rotacija 90°).
SCIP code
d9041ba7-f075-418f-9481-19df39f779bf
|
|||
| 644344 3BY | G 1/2" A (ISO 228-1) M |
24 V (AC) | |
|
2D crteži
dwg
Podijeli ovaj fajl
Preuzmi ovaj fajl
dxf
Podijeli ovaj fajl
Preuzmi ovaj fajl
3D modeli
Tekst tendera
Trokraki zonski kugla ventil sa motorom, by-pass verzija.
Sa pomoćnim mikroprekidačem.
U kompletu sa trokontaktnim motorom.
Priključak: G 1/2" A (ISO 228-1) M. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: -5–110 °C. Raspon ambijentalne temperature: 0–55 °C. Napajanje: 24 V (AC). Potrošnja električne energije: 4 VA. Klasa zaštite: IP 44 (vertikalna pozicija), IP 40 (horizontalna pozicija). Dužina napojnog kabla: 1 m. Mogućnost opterećenja pomoćnog mikroprekidača (230 V): 0,8 A. △p maks.: 10 bar. Kv ravno: 10,3 m³/h. Kv obilazni: 1,8 m³/h. Vreme rada: 40 s (Rotacija 90°).
SCIP code
cdb3f596-0228-4ff5-9ac6-6c13f370696c
|
|||
| 644354 3BY | G 3/4" A (ISO 228-1) M |
24 V (AC) | |
|
3D modeli
Tekst tendera
Trokraki zonski kugla ventil sa motorom, by-pass verzija.
Sa pomoćnim mikroprekidačem.
U kompletu sa trokontaktnim motorom.
Priključak: G 3/4" A (ISO 228-1) M. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: -5–110 °C. Raspon ambijentalne temperature: 0–55 °C. Napajanje: 24 V (AC). Potrošnja električne energije: 4 VA. Klasa zaštite: IP 40 (horizontalna pozicija), IP 44 (vertikalna pozicija). Dužina napojnog kabla: 1 m. Mogućnost opterećenja pomoćnog mikroprekidača (230 V): 0,8 A. △p maks.: 10 bar. Kv ravno: 10,3 m³/h. Kv obilazni: 1,8 m³/h. Vreme rada: 40 s (Rotacija 90°).
SCIP code
cda62dbd-6fc0-410e-a40e-2975754b35dc
|
|||
| 644364 3BY | G 1" A (ISO 228-1) M |
24 V (AC) | |
|
3D modeli
Tekst tendera
Trokraki zonski kugla ventil sa motorom, by-pass verzija.
Sa pomoćnim mikroprekidačem.
U kompletu sa trokontaktnim motorom.
Priključak: G 1" A (ISO 228-1) M. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: -5–110 °C. Raspon ambijentalne temperature: 0–55 °C. Napajanje: 24 V (AC). Potrošnja električne energije: 4 VA. Klasa zaštite: IP 40 (horizontalna pozicija), IP 44 (vertikalna pozicija). Dužina napojnog kabla: 1 m. Mogućnost opterećenja pomoćnog mikroprekidača (230 V): 0,8 A. △p maks.: 10 bar. Kv ravno: 10,3 m³/h. Kv obilazni: 1,8 m³/h. Vreme rada: 40 s (Rotacija 90°).
SCIP code
cf11a512-c2e3-45f2-8d8c-63cc4e5dd9c9
|
|||
