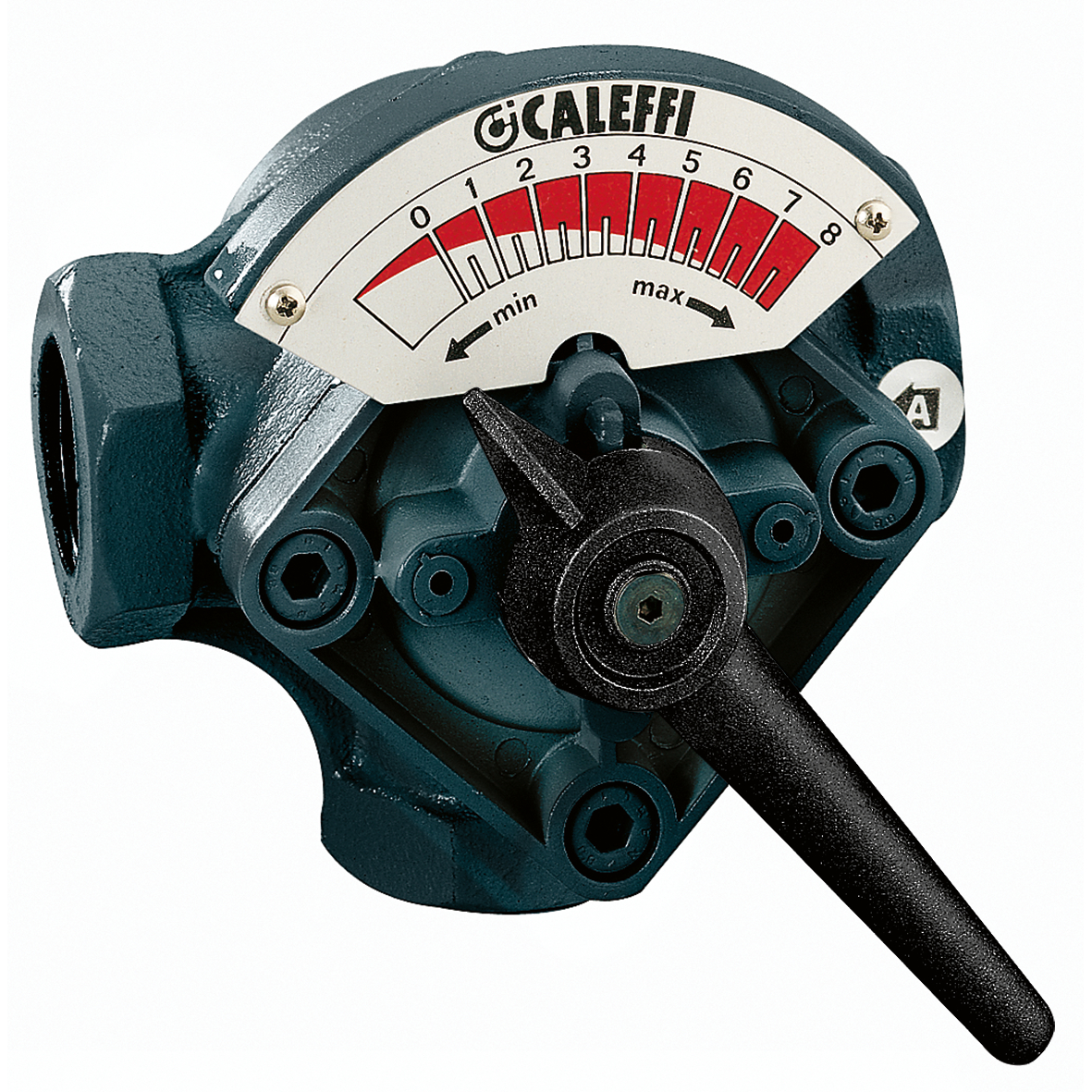

Tropotni mešalni ventil, navojni priključki, metuljasta loputa.
Opis proizvoda
Tropotni mešalni ventil, navojni priključki, metuljasta loputa.
Dovod kotla v ventil na desni strani.
Masivna izvedba.
Tehnični podatki
Maksimalni delovni tlak:
6 bar
Območje temperature medija:
2–110 °C
Prenos
pdf
Risbe in specifikacije
| Koda artikla | Priključek | Kv | |
|---|---|---|---|
| 612005 | G 3/4" (ISO 228-1) F |
7,2 m³/h | |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tropotni mešalni ventil, navojni priključki, metuljasta loputa.
Dovod kotla v ventil na desni strani.
Masivna izvedba. Priključek: G 3/4" (ISO 228-1) F. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 7,2 m³/h.
|
|||
| 612006 | G 1" (ISO 228-1) F |
11,9 m³/h | |
|
3D modeli
Besedilo za razpis
Tropotni mešalni ventil, navojni priključki, metuljasta loputa.
Dovod kotla v ventil na desni strani.
Masivna izvedba. Priključek: G 1" (ISO 228-1) F. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 11,9 m³/h.
|
|||
| 612007 | G 1 1/4" (ISO 228-1) F |
16,5 m³/h | |
|
3D modeli
Besedilo za razpis
Tropotni mešalni ventil, navojni priključki, metuljasta loputa.
Dovod kotla v ventil na desni strani.
Masivna izvedba. Priključek: G 1 1/4" (ISO 228-1) F. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 16,5 m³/h.
|
|||
| 612008 | G 1 1/2" (ISO 228-1) F |
30 m³/h | |
|
3D modeli
Besedilo za razpis
Tropotni mešalni ventil, navojni priključki, metuljasta loputa.
Dovod kotla v ventil na desni strani.
Masivna izvedba. Priključek: G 1 1/2" (ISO 228-1) F. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 30 m³/h.
|
|||
| 612009 | G 2" (ISO 228-1) F |
42 m³/h | |
|
3D modeli
Besedilo za razpis
Tropotni mešalni ventil, navojni priključki, metuljasta loputa.
Dovod kotla v ventil na desni strani.
Masivna izvedba. Priključek: G 2" (ISO 228-1) F. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 42 m³/h.
|
|||
| 612020 | G 2 1/2" (ISO 228-1) F |
62 m³/h | |
|
3D modeli
Besedilo za razpis
Tropotni mešalni ventil, navojni priključki, metuljasta loputa.
Dovod kotla v ventil na desni strani.
Masivna izvedba. Priključek: G 2 1/2" (ISO 228-1) F. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 62 m³/h.
|
|||
