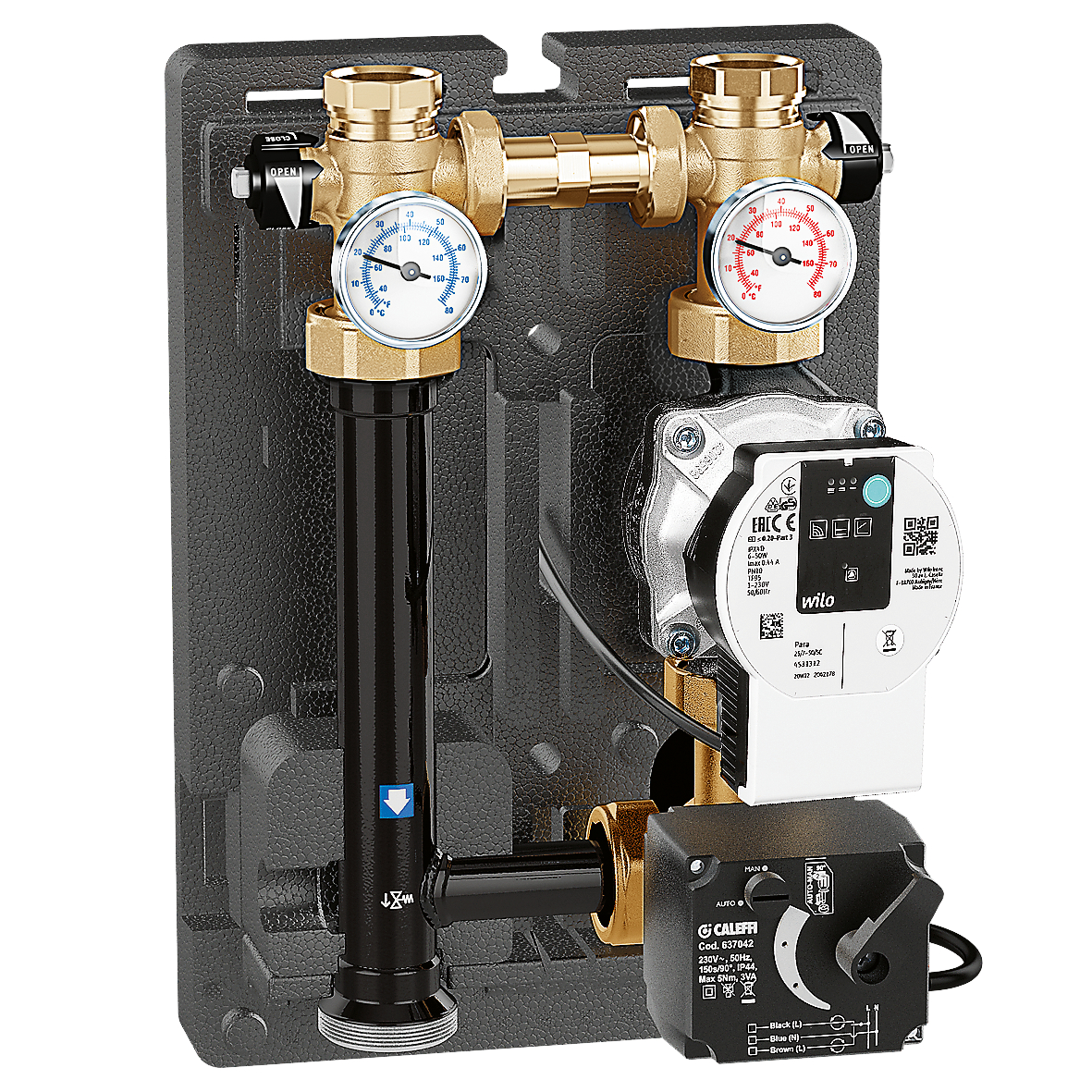

Motorizirana regulacijska enota za ogrevalne in hladilne sisteme, DN 25.
Opis proizvoda
Motorizirana regulacijska enota za ogrevalne in hladilne sisteme, DN 25.
Regulacija s 3-potnim ventilom.
Pogon s 3-točkovnim signalom.
Možna zamenjava strani desno - levo.
Z izolacijo.
Tehnični podatki
Maksimalni delovni tlak:
10 bar
Območje temperature medija:
5–100 °C
Razdalja med glavnimi srednjicami:
125 mm
Tip črpalke:
PARA 25/7
Note
Možnost regulacije z regulatorjem 161010 in regulatorji serije 1520.
Certifikati
pdf
Risbe in specifikacije
| Koda artikla | Priključek na strani sistema | Priključek na strani kotla/grelca | Napajanje |
|---|---|---|---|
| 167652HE3 | G 1" (ISO 228-1) NN |
G 1 1/2" A (ISO 228-1) ZN |
230 V AC |
|
Pretok pri razpoložljivem pretoku 4 mVs
1,4 m³/h
|
|||
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Motorizirana regulacijska enota za ogrevalne in hladilne sisteme, DN 25.
Z izolacijo.
S pomožnim mikrostikalom.
Regulacija s 3-potnim ventilom.
Pogon s 3-točkovnim signalom.
Možna zamenjava strani desno - levo. Priključek na strani sistema: G 1" (ISO 228-1) NN. Priključek na strani kotla/grelca: G 1 1/2" A (ISO 228-1) ZN. Maksimalni delovni tlak: 10 bar. Območje temperature medija: 5–100 °C. Napajanje: 230 V AC. Razdalja med glavnimi srednjicami: 125 mm. Pretok pri razpoložljivem pretoku 4 mVs: 1,4 m³/h. Tip črpalke: PARA 25/7.
SCIP code
3d7070e5-5445-4bb2-b427-2357a17c4484
|
|||
| 167654HE3 | G 1" (ISO 228-1) NN |
G 1 1/2" A (ISO 228-1) ZN |
24 V AC |
|
Pretok pri razpoložljivem pretoku 4 mVs
1,4 m³/h
|
|||
|
2D risba
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Motorizirana regulacijska enota za ogrevalne in hladilne sisteme, DN 25.
Z izolacijo.
S pomožnim mikrostikalom.
Regulacija s 3-potnim ventilom.
Pogon s 3-točkovnim signalom.
Možna zamenjava strani desno - levo. Priključek na strani sistema: G 1" (ISO 228-1) NN. Priključek na strani kotla/grelca: G 1 1/2" A (ISO 228-1) ZN. Maksimalni delovni tlak: 10 bar. Območje temperature medija: 5–100 °C. Napajanje: 24 V AC. Razdalja med glavnimi srednjicami: 125 mm. Pretok pri razpoložljivem pretoku 4 mVs: 1,4 m³/h. Tip črpalke: PARA 25/7.
SCIP code
3f706790-336a-478a-8ed3-ca6016c35b63
|
|||
