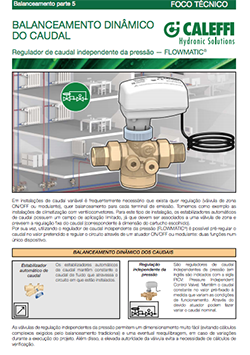

NOVO FOCUS TÉCNICO SOBRE FLOWMATIC-PICV
Confira o último número do FOCUS TÉCNICO dedicado ao tema balanceamento.
Nesta edição, a FLOWMATIC® é estrela! Suas características são explicadas e é analisado um exemplo de funcionamento com diferentes condições.
Em instalações de caudal variável é frequentemente necessário que exista quer regulação (válvula de zona ON/OFF ou modulante), quer balanceamento para cada terminal de emissão. Tomemos como exemplo as instalações de climatização com ventiloconvetores. Para este tipo de instalação, os estabilizadores automáticos de caudal possuem um campo de aplicação limitado, já que devem ser associados a uma válvula de zona e preveem a regulação fixa do caudal (correspondente à dimensão do cartucho escolhido). Por sua vez, utilizando o regulador de caudal independente da pressão (FLOWMATIC®) é possível pré-regular o caudal no valor pretendido e regular o circuito através de um atuador ON/OFF ou modulante: duas funções num único dispositivo.
As válvulas de regulação independentes da pressão permitem um dimensionamento muito fácil (evitando cálculos complexos exigidos pelo balanceamento tradicional) e uma eventual reequilibragem, em caso de variações durante a execução do projeto. Além disso, a elevada autoridade da válvula evita a necessidade de cálculos de verificação.
O foco está nos seguintes conteúdos:
- FUNCIONAMENTO E SELEÇÃO
- ESCOLHA DA DIMENSÃO E DO CAMPO DE CAUDAL
- O CIRCUITO SECUNDÁRIO
- CIRCUITO BALANCEADO: condição inicial
- CIRCUITO BALANCEADO: regulação do caudal
- CIRCUITO BALANCEADO: aumento da altura manométrica
Explore também os outros números desta publicação aqui.
