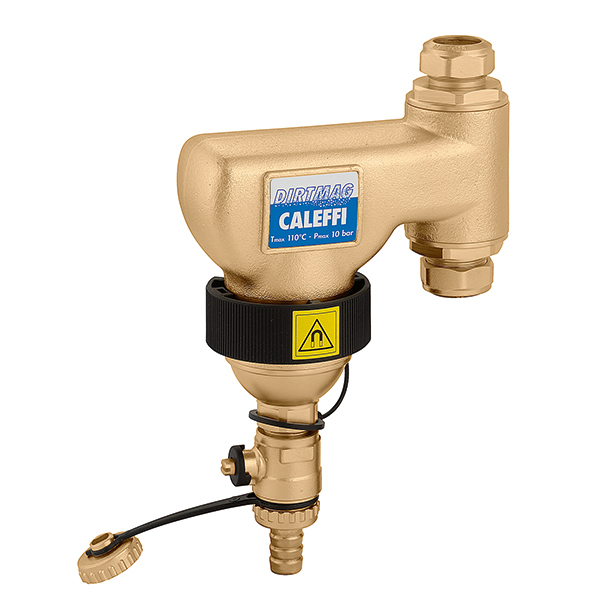

DIRTMAG®, Vuilafscheider met magneet voor verticale leidingen.
Productbeschrijving
Vuilafscheider met magneet voor verticale leidingen.
Aftapkraan met slangpilaar.
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Gemiddelde temperatuurbereik:
0–110 °C
Materiaal:
messing
Certificeringen
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | ||
|---|---|---|---|
| 546802 | Ø 22 draadkoppeling |
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Vuilafscheider met magneet voor verticale leidingen. Aftapkraan met slangpilaar. Aansluiting: Ø 22, draadkoppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 0–110 °C. Materiaal: messing.
SCIP code
376f30d5-d490-4dff-a174-40d0ac2a6f8a
|
|||
| 546803 | Ø 28 draadkoppeling |
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Vuilafscheider met magneet voor verticale leidingen. Aftapkraan met slangpilaar. Aansluiting: Ø 28, draadkoppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 0–110 °C. Materiaal: messing.
SCIP code
ddd93f21-5aa4-493d-ae7f-71fd48483dc3
|
|||
