CONTECA EASY ULTRA, Ultrasone energiemeter met directe aflezing voor voor zone-installaties en centrale verwarmingssystemen.
Productbeschrijving
Ultrasone energiemeter met directe aflezing voor voor zone-installaties en centrale verwarmingssystemen.

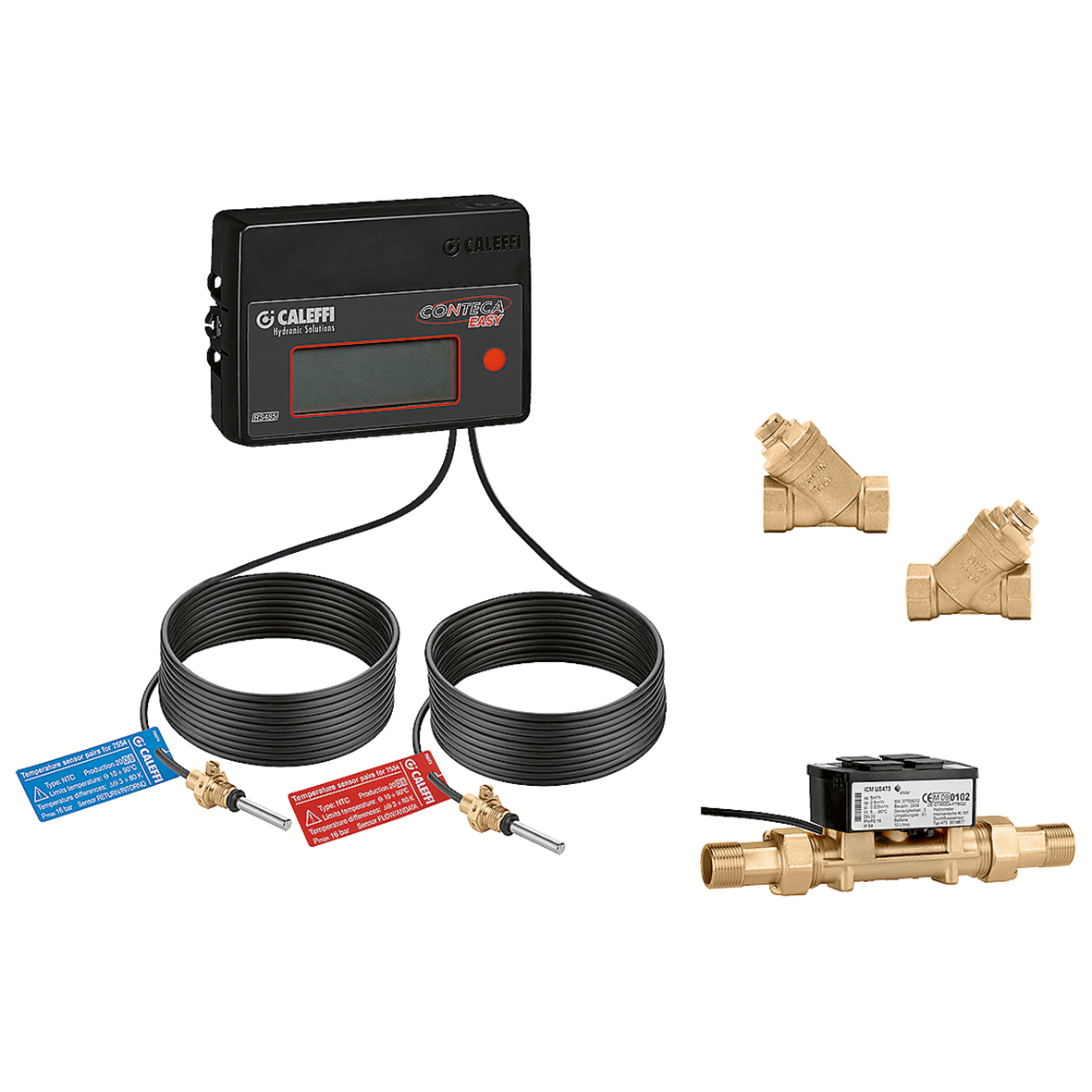

De meetmodule wordt geleverd met de volgende onderdelen:
- set temperatuursondes met dompelbuis (kabellengte: 1,9 m);
- set Y-stukken;
- ultrasone meter;
- elektronische integrator met display (LCD).
Direct afleesbare energiemeter via lcd-display of centraal uitleesbaar met transmissie via Bus.
In de dompelbuis van de aanvoersensor is filtergaas aanwezig.
Technische gegevens
Gemiddelde temperatuurbereik:
2–90 °C
Elektrische voeding:
24 V (AC)
Stroomverbruik:
1 W
PN (Nominale druk):
PN 16
Nauwkeurigheidsklasse:
2
Certificeringen
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | Nota | Permanent debiet (Qp) |
|---|---|---|---|
| 750704 | G 1/2" A (ISO 228-1) M koppeling |
- | 1,5 m³/h |
|
Minimaal debiet (Qi)
6 l/h
|
|||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Ultrasone energiemeter met directe aflezing voor voor zone-installaties en centrale verwarmingssystemen. De meetmodule wordt geleverd met de volgende onderdelen:set temperatuursondes met dompelbuis (kabellengte: 1,9 m);set Y-stukken;ultrasone meter;elektronische integrator met display (LCD). Direct afleesbare energiemeter via lcd-display of centraal uitleesbaar met transmissie via Bus.
In de dompelbuis van de aanvoersensor is filtergaas aanwezig. Aansluiting: G 1/2" A (ISO 228-1) M, koppeling. Gemiddelde temperatuurbereik: 2–90 °C. Elektrische voeding: 24 V (AC). Stroomverbruik: 1 W. PN (Nominale druk): PN 16. Nauwkeurigheidsklasse: 2. Permanent debiet (Qp): 1,5 m³/h. Minimaal debiet (Qi): 6 l/h.
SCIP code
30acf4e4-0780-4e58-8827-8af4ec780865
|
|||
| 750705 | G 3/4" A (ISO 228-1) M koppeling |
- | 2,5 m³/h |
|
Minimaal debiet (Qi)
10 l/h
|
|||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Ultrasone energiemeter met directe aflezing voor voor zone-installaties en centrale verwarmingssystemen. De meetmodule wordt geleverd met de volgende onderdelen:set temperatuursondes met dompelbuis (kabellengte: 1,9 m);set Y-stukken;ultrasone meter;elektronische integrator met display (LCD). Direct afleesbare energiemeter via lcd-display of centraal uitleesbaar met transmissie via Bus.
In de dompelbuis van de aanvoersensor is filtergaas aanwezig. Aansluiting: G 3/4" A (ISO 228-1) M, koppeling. Gemiddelde temperatuurbereik: 2–90 °C. Elektrische voeding: 24 V (AC). Stroomverbruik: 1 W. PN (Nominale druk): PN 16. Nauwkeurigheidsklasse: 2. Permanent debiet (Qp): 2,5 m³/h. Minimaal debiet (Qi): 10 l/h.
SCIP code
9e1bc076-97f0-4a31-98d4-b124b1b252c8
|
|||
| 750706 | G 1" A (ISO 228-1) M koppeling |
- | 3,5 m³/h |
|
Minimaal debiet (Qi)
35 l/h
|
|||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Ultrasone energiemeter met directe aflezing voor voor zone-installaties en centrale verwarmingssystemen. De meetmodule wordt geleverd met de volgende onderdelen:set temperatuursondes met dompelbuis (kabellengte: 1,9 m);set Y-stukken;ultrasone meter;elektronische integrator met display (LCD). Direct afleesbare energiemeter via lcd-display of centraal uitleesbaar met transmissie via Bus.
In de dompelbuis van de aanvoersensor is filtergaas aanwezig. Aansluiting: G 1" A (ISO 228-1) M, koppeling. Gemiddelde temperatuurbereik: 2–90 °C. Elektrische voeding: 24 V (AC). Stroomverbruik: 1 W. PN (Nominale druk): PN 16. Nauwkeurigheidsklasse: 2. Permanent debiet (Qp): 3,5 m³/h. Minimaal debiet (Qi): 35 l/h.
SCIP code
1e960c85-a71e-4e62-af6e-3daf525350de
|
|||
| 750707 | G 1 1/4" A (ISO 228-1) M koppeling |
- | 6 m³/h |
|
Minimaal debiet (Qi)
24 l/h
|
|||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Ultrasone energiemeter met directe aflezing voor voor zone-installaties en centrale verwarmingssystemen. De meetmodule wordt geleverd met de volgende onderdelen:set temperatuursondes met dompelbuis (kabellengte: 1,9 m);set Y-stukken;ultrasone meter;elektronische integrator met display (LCD). Direct afleesbare energiemeter via lcd-display of centraal uitleesbaar met transmissie via Bus.
In de dompelbuis van de aanvoersensor is filtergaas aanwezig. Aansluiting: G 1 1/4" A (ISO 228-1) M, koppeling. Gemiddelde temperatuurbereik: 2–90 °C. Elektrische voeding: 24 V (AC). Stroomverbruik: 1 W. PN (Nominale druk): PN 16. Nauwkeurigheidsklasse: 2. Permanent debiet (Qp): 6 m³/h. Minimaal debiet (Qi): 24 l/h.
SCIP code
4807cc06-544d-420c-9c21-265b8be20208
|
|||
| 750708 | G 1 1/2" A (ISO 228-1) M koppeling |
Voor verticale installatie Qi 100 l/h | 10 m³/h |
|
Minimaal debiet (Qi)
40/100 l/h
|
|||
|
3D-modellen
Aanbestedingstekst
Ultrasone energiemeter met directe aflezing voor voor zone-installaties en centrale verwarmingssystemen. De meetmodule wordt geleverd met de volgende onderdelen:set temperatuursondes met dompelbuis (kabellengte: 1,9 m);set Y-stukken;ultrasone meter;elektronische integrator met display (LCD). Direct afleesbare energiemeter via lcd-display of centraal uitleesbaar met transmissie via Bus.
In de dompelbuis van de aanvoersensor is filtergaas aanwezig. Aansluiting: G 1 1/2" A (ISO 228-1) M, koppeling. Gemiddelde temperatuurbereik: 2–90 °C. Elektrische voeding: 24 V (AC). Stroomverbruik: 1 W. PN (Nominale druk): PN 16. Nauwkeurigheidsklasse: 2. Permanent debiet (Qp): 10 m³/h. Minimaal debiet (Qi): 40/100 l/h.
SCIP code
954d2166-4294-45b4-9504-fe18375a5c98
|
|||
