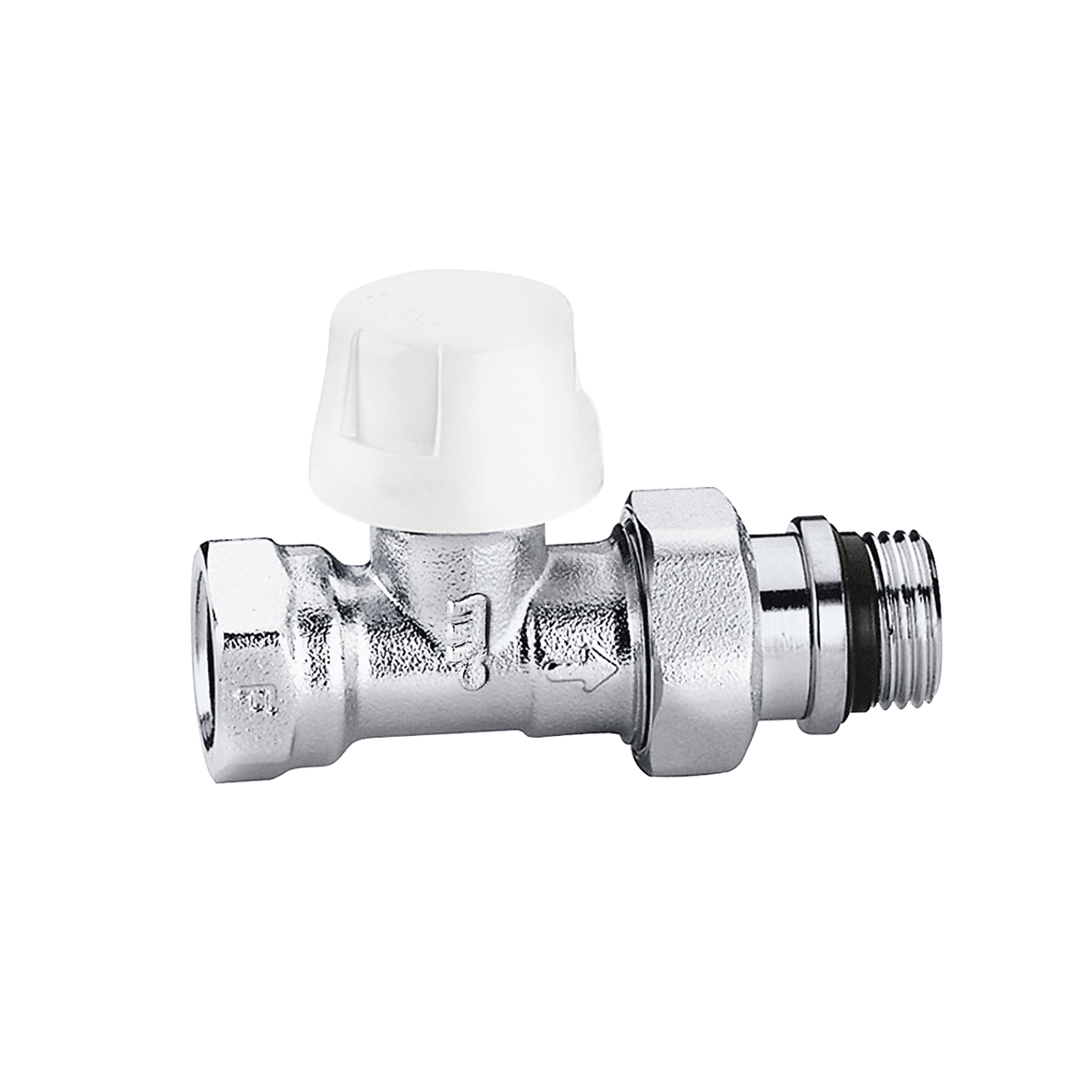

Thermostatisch radiatorventiel. Voor thermostatische of elektrothermische kop. Rechte uitvoering.
Productbeschrijving
Thermostatisch radiatorventiel. Voor thermostatische of elektrothermische kop. Rechte uitvoering.
De homologatie EN 215 is geldig voor de koppeling van art. 200000 en serie 201, 199 met de ventiellichamen serie 220, 221, 222, 223, 224, 225, 226 en 227.
Voor staalbuis.
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Gemiddelde temperatuurbereik:
5–100 °C
Afwerking:
verchroomd
Materiaal:
messing
Note
De goedkeuring EN 215 is geldig voor de koppeling van de thermostatische bedieningen art. 200000 en serie 201, 199 met afsluiters van serie 220, 221, 222, 223, 224, 225, 226 en 227.
Certificeringen
Downloaden
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | Aansluiting | Nota |
|---|---|---|---|
| 221302 | Rp 3/8" (EN 10226-1) F ingang, rechte aansluiting |
G 3/8" A (ISO 228-1) M einduitgang, rechte aansluiting |
1,05 m³/h |
|
3D-modellen
Aanbestedingstekst
Thermostatisch radiatorventiel. Voor thermostatische of elektrothermische kop. Rechte uitvoering. De homologatie EN 215 is geldig voor de koppeling van art. 200000 en serie 201, 199 met de ventiellichamen serie 220, 221, 222, 223, 224, 225, 226 en 227. Voor staalbuis. Aansluiting: Rp 3/8" (EN 10226-1) F, ingang, rechte aansluiting. Aansluiting: G 3/8" A (ISO 228-1) M, einduitgang, rechte aansluiting. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Afwerking: verchroomd. Kvs: 1,05 m³/h. Materiaal: messing.
SCIP code
942ae41b-24e2-4dbc-a990-b805877b9ca5
|
|||
| 221402 | Rp 1/2" (EN 10226-1) F ingang, rechte aansluiting |
G 1/2" A (ISO 228-1) M einduitgang, rechte aansluiting |
1,52 m³/h |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Thermostatisch radiatorventiel. Voor thermostatische of elektrothermische kop. Rechte uitvoering. De homologatie EN 215 is geldig voor de koppeling van art. 200000 en serie 201, 199 met de ventiellichamen serie 220, 221, 222, 223, 224, 225, 226 en 227. Voor staalbuis. Aansluiting: Rp 1/2" (EN 10226-1) F, ingang, rechte aansluiting. Aansluiting: G 1/2" A (ISO 228-1) M, einduitgang, rechte aansluiting. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Afwerking: verchroomd. Kvs: 1,52 m³/h. Materiaal: messing.
SCIP code
8dcfa2ef-c61d-45f8-bb6e-0f84cc275830
|
|||
| 221500 | G 3/4" (ISO 228-1) F ingang, rechte aansluiting |
R 3/4" (EN 10226-1) M einduitgang, rechte aansluiting |
Zonder rubberdichting |
|
Kvs
2,20 m³/h
|
|||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Thermostatisch radiatorventiel. Voor thermostatische of elektrothermische kop. Rechte uitvoering. De homologatie EN 215 is geldig voor de koppeling van art. 200000 en serie 201, 199 met de ventiellichamen serie 220, 221, 222, 223, 224, 225, 226 en 227. Voor staalbuis. Aansluiting: G 3/4" (ISO 228-1) F, ingang, rechte aansluiting. Aansluiting: R 3/4" (EN 10226-1) M, einduitgang, rechte aansluiting. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Afwerking: verchroomd. Kvs: 2,20 m³/h. Materiaal: messing.
SCIP code
11c84030-c820-4143-b43f-f20aca1d7f26
|
|||
bim
stp
igs
