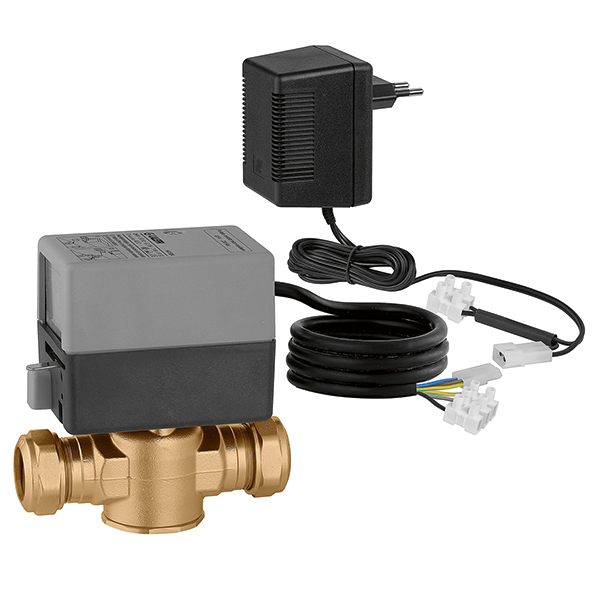

Gemotoriseerd twee-weg zoneventiel.
Productbeschrijving
Gemotoriseerd twee-weg zoneventiel.
Met transformator en reedcontact.
Technische gegevens
Maximale bedrijfsdruk:
16 bar
Gemiddelde temperatuurbereik:
0–90 °C
Temperatuurbereik omgeving:
0–40 °C
Elektrische voeding:
24 V AC
Stroomverbruik:
7 VA
Beschermingsklasse:
IP 20
Lengte voedingskabel:
0,95 m
Schakelvermogen microschakelaar (24V):
0,3 A
Openingstijd:
70–75 s
Sluitingstijd:
5–7 s
Certificeringen
Downloaden
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | Kv | |
|---|---|---|---|
| 642523 | Ø 22 |
4,5 m³/h | |
|
3D-modellen
Aanbestedingstekst
Gemotoriseerd twee-weg zoneventiel.
Met microschakelaar
Met transformator en reedcontact. Aansluiting: Ø 22. Maximale bedrijfsdruk: 16 bar. Gemiddelde temperatuurbereik: 0–90 °C. Temperatuurbereik omgeving: 0–40 °C. Elektrische voeding: 24 V AC. Stroomverbruik: 7 VA. Beschermingsklasse: IP 20. Lengte voedingskabel: 0,95 m. Schakelvermogen microschakelaar (24V): 0,3 A. Kv: 4,5 m³/h. Openingstijd: 70–75 s. Sluitingstijd: 5–7 s.
SCIP code
6722bf9f-a32b-405f-a473-271f3e0307cc
|
|||
