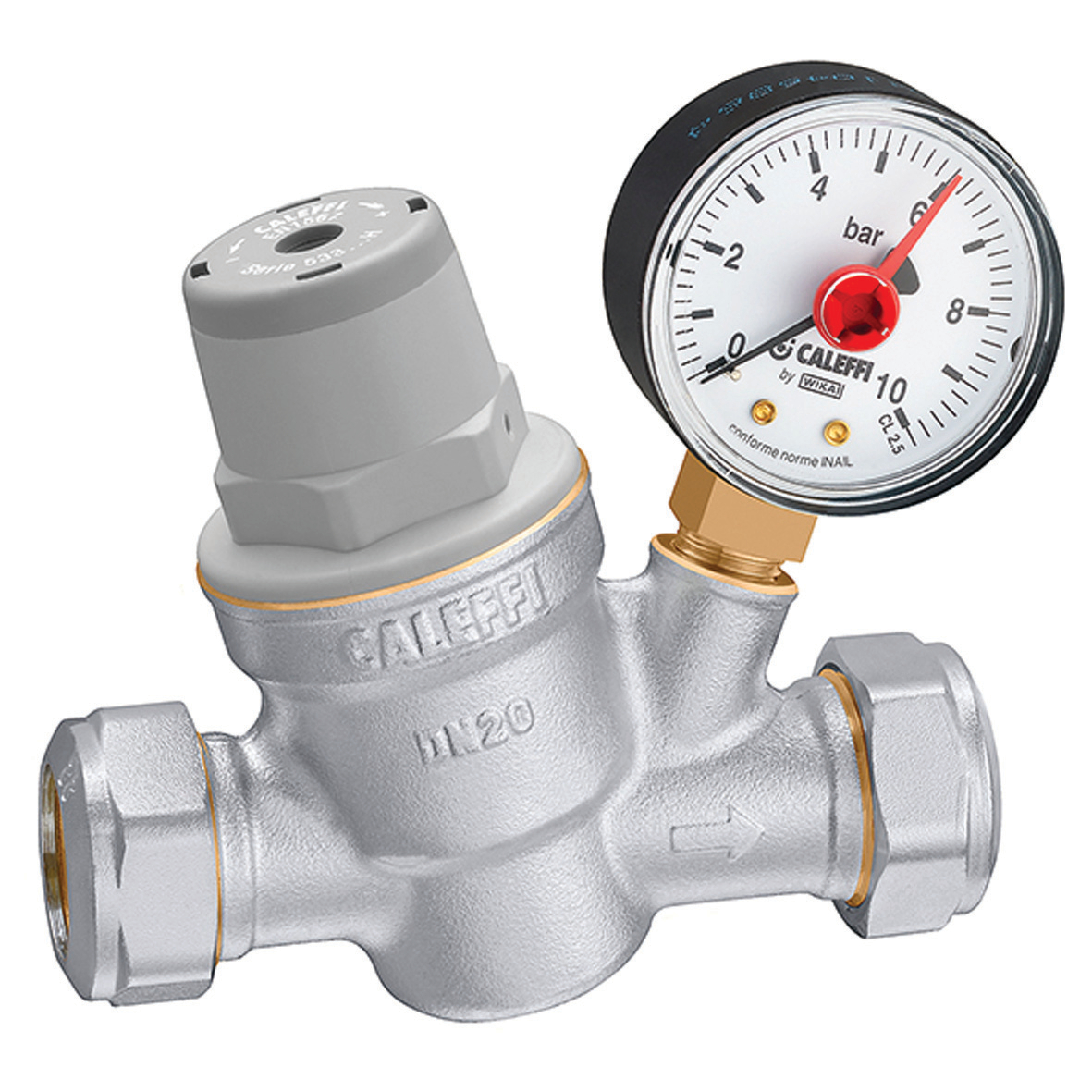

Drukverminderaar met aansluitingen met knelkoppelingen voor koperleiding.
Productbeschrijving
Drukverminderaar met aansluitingen met knelkoppelingen voor koperleiding.
Vervangbaar patroon met filter.
Voor hoge temperatuur.
Met manometer: 0–10 bar.
Volgens de norm EN 1567.
Technische gegevens
Maximale opwaartse druk:
16 bar
Gemiddelde temperatuurbereik:
2–80 °C
Insteldrukbereik:
1–5,5 bar
Afwerking:
verchroomd
Materiaal:
ontzinkingsbestendig messing DR
Certificeringen
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | ||
|---|---|---|---|
| 533841H | Ø 15 |
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukverminderaar met aansluitingen met knelkoppelingen voor koperleiding. Vervangbaar patroon met filter.
Voor hoge temperatuur.
Met manometer: 0–10 bar. Volgens de norm EN 1567. Aansluiting: Ø 15. Maximale opwaartse druk: 16 bar. Gemiddelde temperatuurbereik: 2–80 °C. Insteldrukbereik: 1–5,5 bar. Afwerking: verchroomd. Materiaal: ontzinkingsbestendig messing DR.
SCIP code
5da8e14a-4bae-4268-9b55-35ba5b321d78
|
|||
| 533851H | Ø 22 |
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukverminderaar met aansluitingen met knelkoppelingen voor koperleiding. Vervangbaar patroon met filter.
Voor hoge temperatuur.
Met manometer: 0–10 bar. Volgens de norm EN 1567. Aansluiting: Ø 22. Maximale opwaartse druk: 16 bar. Gemiddelde temperatuurbereik: 2–80 °C. Insteldrukbereik: 1–5,5 bar. Afwerking: verchroomd. Materiaal: ontzinkingsbestendig messing DR.
SCIP code
6db2642c-3c13-4aaa-a348-9107bf1f160d
|
|||
| 533861H | Ø 28 |
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukverminderaar met aansluitingen met knelkoppelingen voor koperleiding. Vervangbaar patroon met filter.
Voor hoge temperatuur.
Met manometer: 0–10 bar. Volgens de norm EN 1567. Aansluiting: Ø 28. Maximale opwaartse druk: 16 bar. Gemiddelde temperatuurbereik: 2–80 °C. Insteldrukbereik: 1–5,5 bar. Afwerking: verchroomd. Materiaal: ontzinkingsbestendig messing DR.
SCIP code
3542bbfb-e9e7-4067-a9d9-994b53e1899b
|
|||
