Série 5338..H

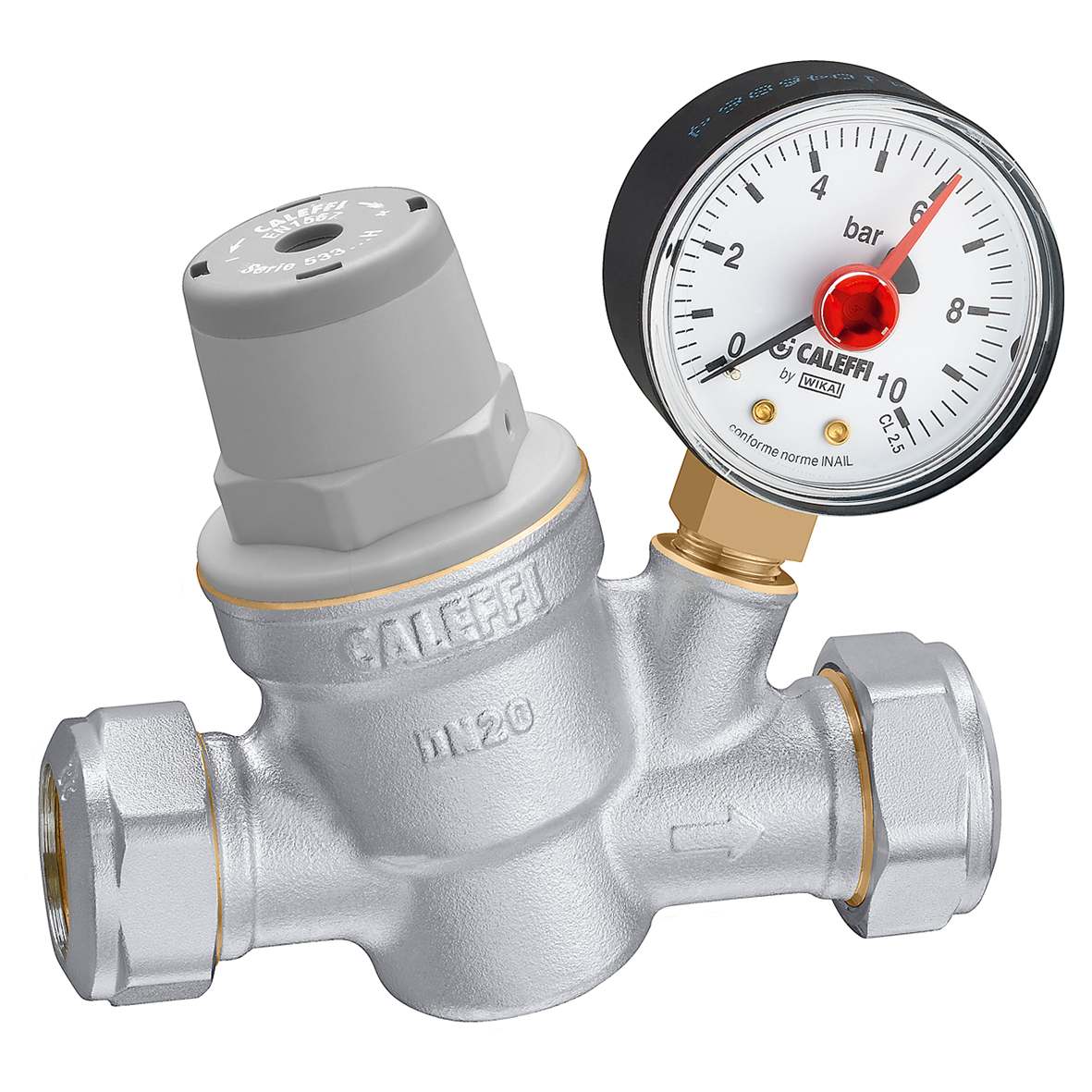

Réducteur de pression.

Télécharger en haute résolution

Description du produit

Réducteur de pression.
Cartouche avec filtre remplaçable.
Pour haute température.

Caractéristiques techniques

Pression amont maximum: 16 bar

Plage de température du fluide: 2–80 °C

Plage de réglage de la pression: 1–5,5 bar

Finition: chromée

Matériel: laiton anti-dézincification DR

Certifications

Télécharger

Schémas et spécifications

Code article	Raccord
533841H	Ø 15
Plans 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533841H%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533841H%20%28dxf%29.dxf pdf Télécharger ce fichier Modèles 3D stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533841H%20%28stp%29.stp igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533841H%20%28igs%29.igs bim Texte d’appel d’offres Réducteur de pression. Cartouche avec filtre remplaçable. Pour haute température. Raccord: Ø 15. Pression amont maximum: 16 bar. Plage de température du fluide: 2–80 °C. Plage de réglage de la pression: 1–5,5 bar. Finition: chromée. Matériel: laiton anti-dézincification DR. SCIP code 5da8e14a-4bae-4268-9b55-35ba5b321d78
533851H	Ø 22
Plans 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533851H%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533851H%20%28dxf%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533851H%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533851H%20%28stp%29.stp bim Texte d’appel d’offres Réducteur de pression. Cartouche avec filtre remplaçable. Pour haute température. Raccord: Ø 22. Pression amont maximum: 16 bar. Plage de température du fluide: 2–80 °C. Plage de réglage de la pression: 1–5,5 bar. Finition: chromée. Matériel: laiton anti-dézincification DR. SCIP code 6db2642c-3c13-4aaa-a348-9107bf1f160d
533861H	Ø 28
Plans 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533861H%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533861H%20%28dxf%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533861H%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533861H%20%28stp%29.stp bim Texte d’appel d’offres Réducteur de pression. Cartouche avec filtre remplaçable. Pour haute température. Raccord: Ø 28. Pression amont maximum: 16 bar. Plage de température du fluide: 2–80 °C. Plage de réglage de la pression: 1–5,5 bar. Finition: chromée. Matériel: laiton anti-dézincification DR. SCIP code 3542bbfb-e9e7-4067-a9d9-994b53e1899b
