Serie 635

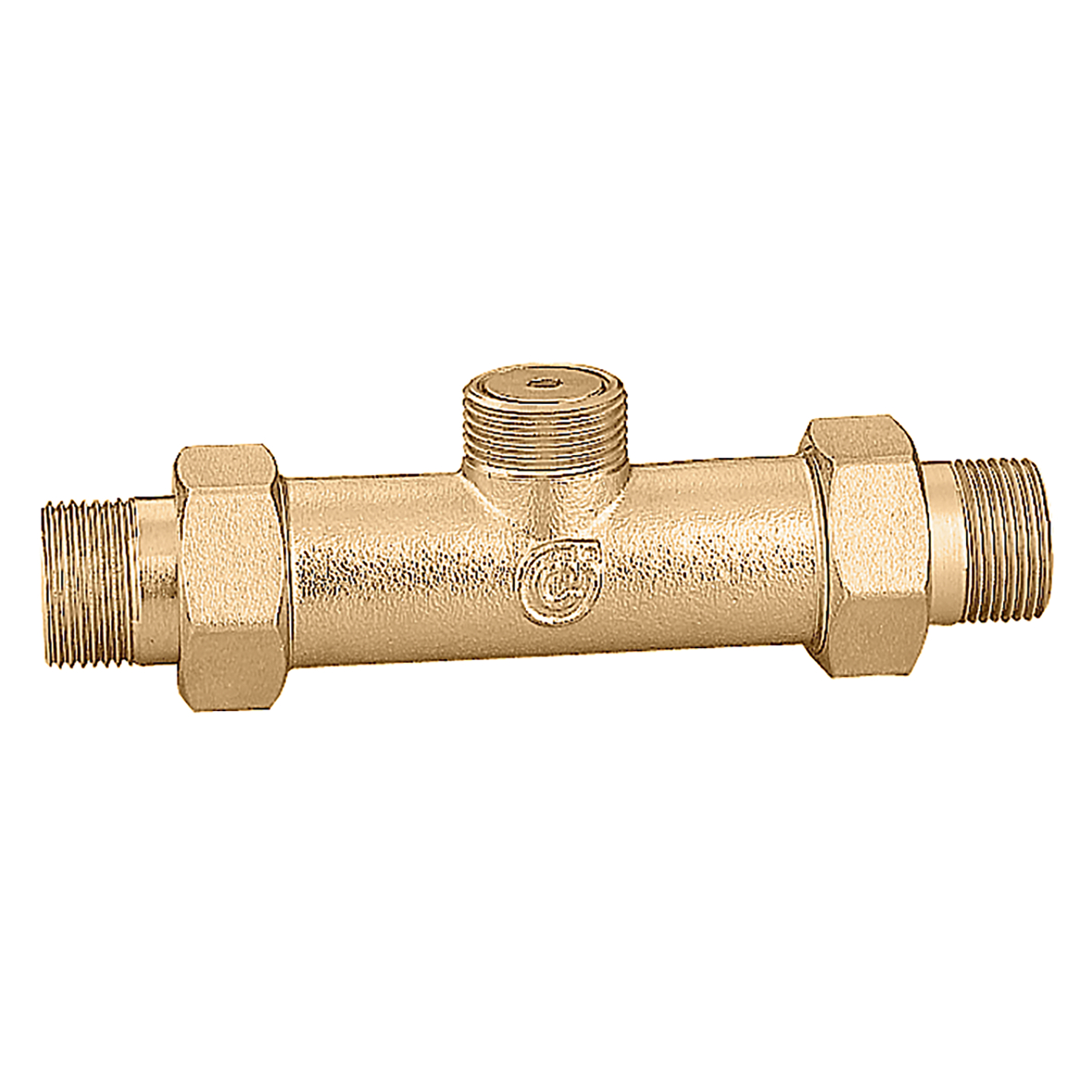

Gebalanceerd bypass T-stuk.

Ga naar
Downloaden in hoge resolutie

Productbeschrijving

Gebalanceerd bypass T-stuk.
Voor zoneventiel serie 633.

Technische gegevens

Maximale bedrijfsdruk: 10 bar
Gemiddelde temperatuurbereik: -5–95 °C
△p max.: 1 bar

Note

Voor zoneventiel serie 633.

Tekeningen en specificaties

Onderdeel nummer Aansluiting Nota Kv by-pass + T-stuk
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass T-stuk. Voor zoneventiel serie 633. Aansluiting: G 1/2" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–95 °C. △p max.: 1 bar. Kv by-pass + T-stuk: 0,96 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass T-stuk. Voor zoneventiel serie 633. Aansluiting: G 1/2" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–95 °C. △p max.: 1 bar. Kv by-pass + T-stuk: 1,32 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass T-stuk. Voor zoneventiel serie 633. Aansluiting: G 1/2" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–95 °C. △p max.: 1 bar. Kv by-pass + T-stuk: 1,73 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass T-stuk. Voor zoneventiel serie 633. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–95 °C. △p max.: 1 bar. Kv by-pass + T-stuk: 0,98 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass T-stuk. Voor zoneventiel serie 633. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–95 °C. △p max.: 1 bar. Kv by-pass + T-stuk: 1,36 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass T-stuk. Voor zoneventiel serie 633. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–95 °C. △p max.: 1 bar. Kv by-pass + T-stuk: 1,79 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass T-stuk. Voor zoneventiel serie 633. Aansluiting: G 1" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–95 °C. △p max.: 1 bar. Kv by-pass + T-stuk: 1,02 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass T-stuk. Voor zoneventiel serie 633. Aansluiting: G 1" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–95 °C. △p max.: 1 bar. Kv by-pass + T-stuk: 1,43 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass T-stuk. Voor zoneventiel serie 633. Aansluiting: G 1" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–95 °C. △p max.: 1 bar. Kv by-pass + T-stuk: 1,88 m³/h.
