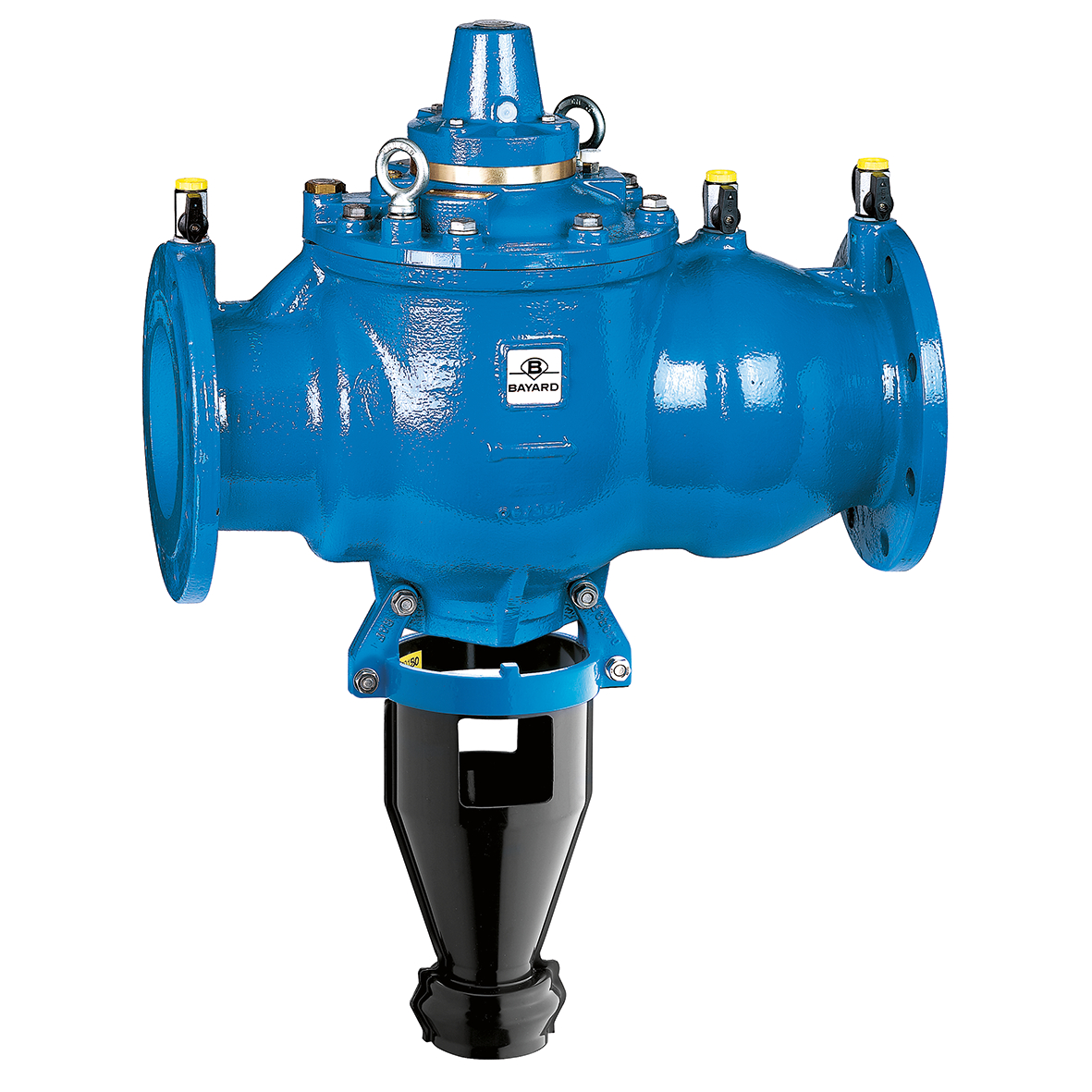

Controleerbare terugstroombeveiliger met lagedrukzone. Lichaam van gietijzer gelakt met epoxypoeder.
Productbeschrijving
Controleerbare terugstroombeveiliger met lagedrukzone. Lichaam van gietijzer gelakt met epoxypoeder.
Te koppelen met vlakke tegenflenzen EN 1092-1.
Type BA.
Volgens de norm EN 12729.
Technische gegevens
Differentiële bedrijfsdruk:
14 kPa
Gemiddelde temperatuurbereik:
5–60 °C
Nominale druk:
PN 10
Afwerking:
gelakt
Materiaal:
gietijzer
Note
Bovenstrooms moet een filter van de serie 579 worden gemonteerd.
Certificeringen
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | ||
|---|---|---|---|
| 575150 | DN 150 (EN 1092-1) PN 10 |
||
|
3D-modellen
Aanbestedingstekst
Controleerbare terugstroombeveiliger met lagedrukzone. Lichaam van gietijzer gelakt met epoxypoeder.
Te koppelen met vlakke tegenflenzen EN 1092-1.
Type BA. Volgens de norm EN 12729. Aansluiting: DN 150 (EN 1092-1) PN 10. Differentiële bedrijfsdruk: 14 kPa. Gemiddelde temperatuurbereik: 5–60 °C. Nominale druk: PN 10. Afwerking: gelakt. Materiaal: gietijzer.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 575200 | DN 200 (EN 1092-1) PN 10 |
||
|
3D-modellen
Aanbestedingstekst
Controleerbare terugstroombeveiliger met lagedrukzone. Lichaam van gietijzer gelakt met epoxypoeder.
Te koppelen met vlakke tegenflenzen EN 1092-1.
Type BA. Volgens de norm EN 12729. Aansluiting: DN 200 (EN 1092-1) PN 10. Differentiële bedrijfsdruk: 14 kPa. Gemiddelde temperatuurbereik: 5–60 °C. Nominale druk: PN 10. Afwerking: gelakt. Materiaal: gietijzer.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 575250 | DN 250 (EN 1092-1) PN 10 |
||
|
3D-modellen
Aanbestedingstekst
Controleerbare terugstroombeveiliger met lagedrukzone. Lichaam van gietijzer gelakt met epoxypoeder.
Te koppelen met vlakke tegenflenzen EN 1092-1.
Type BA. Volgens de norm EN 12729. Aansluiting: DN 250 (EN 1092-1) PN 10. Differentiële bedrijfsdruk: 14 kPa. Gemiddelde temperatuurbereik: 5–60 °C. Nominale druk: PN 10. Afwerking: gelakt. Materiaal: gietijzer.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
