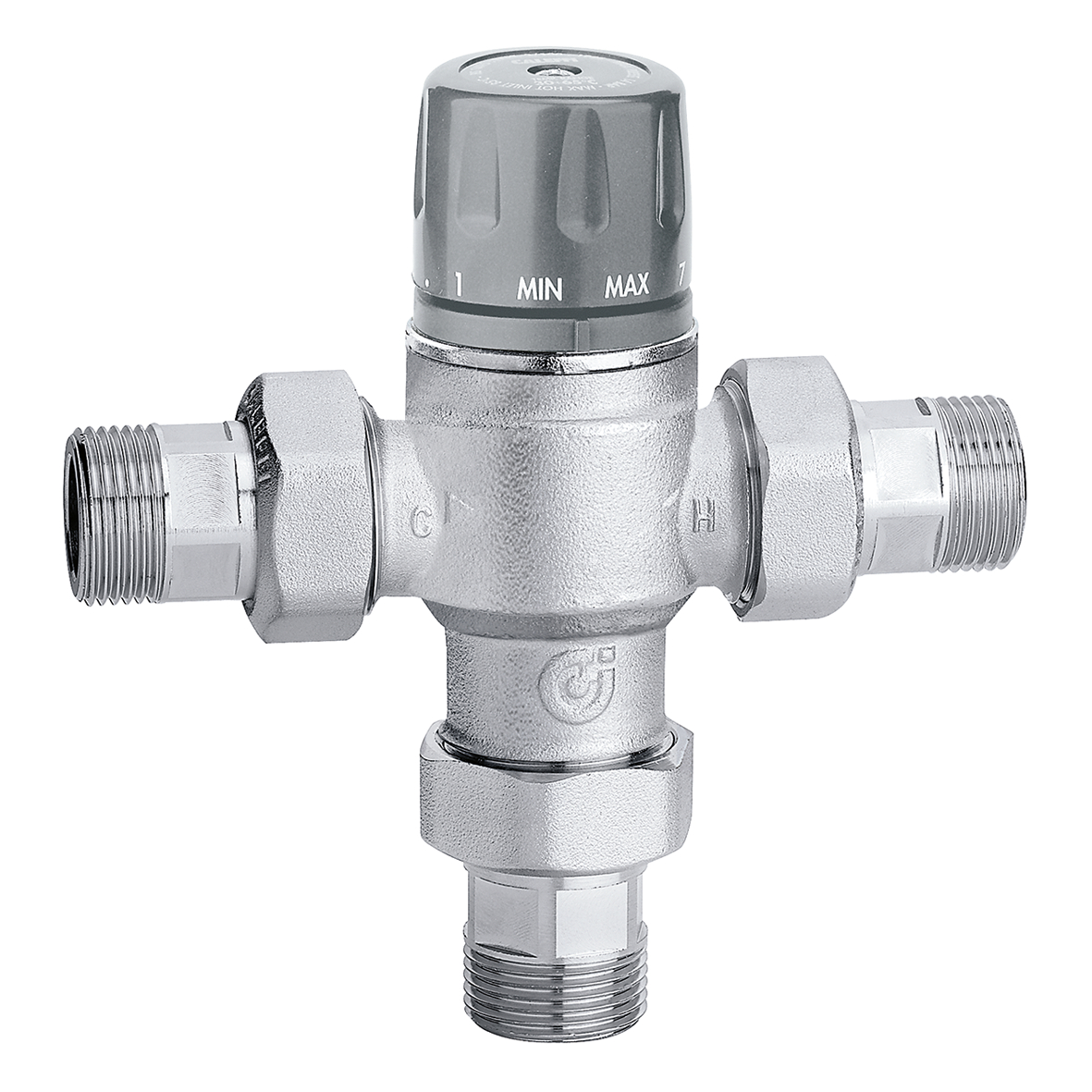

Serie 5218

Miscelatore termostatico regolabile con manopola, con valvole di ritegno e filtri. Per controllo temperatura al punto di distribuzione.

Vai a
Scarica in alta risoluzione

Descrizione

Miscelatore termostatico regolabile con manopola, con valvole di ritegno e filtri. Per controllo temperatura al punto di distribuzione.
Completo di funzione chiusura termica.
Certificato a norma EN 15092.
PATENT

Dati tecnici

Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 2–90 °C
Campo di regolazione della temperatura: 45–65 °C
Finitura: cromata
Materiale: ottone antidezincificazione DR "low lead"
Low Lead

Certificazioni

WRAS
HY-CERT
ACS
BUILDCERT NSF

Disegni e specifiche

Codice Attacco Kv
Disegni 2D
Scarica
Scarica
Modelli 3D
Capitolato
Miscelatore termostatico regolabile con manopola, con valvole di ritegno e filtri. Per controllo temperatura al punto di distribuzione. Completo di funzione chiusura termica. Certificato a norma EN 15092. Attacco: G 1/2" A (ISO 228-1) M, bocchettone. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 2–90 °C. Campo di regolazione della temperatura: 45–65 °C. Finitura: cromata. Kv: 1,5 m³/h. Materiale: ottone antidezincificazione DR "low lead".
Codice SCIP-Dichiarazione REACH in “Scarica"
3785b3f0-a9b4-4995-8195-f70f5e435e6d
Disegni 2D
Scarica
Scarica
Modelli 3D
Capitolato
Miscelatore termostatico regolabile con manopola, con valvole di ritegno e filtri. Per controllo temperatura al punto di distribuzione. Completo di funzione chiusura termica. Certificato a norma EN 15092. Attacco: G 3/4" A (ISO 228-1) M, bocchettone. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 2–90 °C. Campo di regolazione della temperatura: 45–65 °C. Finitura: cromata. Kv: 1,7 m³/h. Materiale: ottone antidezincificazione DR "low lead".
Codice SCIP-Dichiarazione REACH in “Scarica"
85d6d270-1972-493d-97c2-e28a01adbec0
Disegni 2D
Scarica
Scarica
Modelli 3D
Capitolato
Miscelatore termostatico regolabile con manopola, con valvole di ritegno e filtri. Per controllo temperatura al punto di distribuzione. Completo di funzione chiusura termica. Certificato a norma EN 15092. Attacco: G 1" A (ISO 228-1) M, bocchettone. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 2–90 °C. Campo di regolazione della temperatura: 45–65 °C. Finitura: cromata. Kv: 3,0 m³/h. Materiale: ottone antidezincificazione DR "low lead".
Codice SCIP-Dichiarazione REACH in “Scarica"
5a99dfbe-4dcc-4bed-8b25-9bbc7c443cc9
