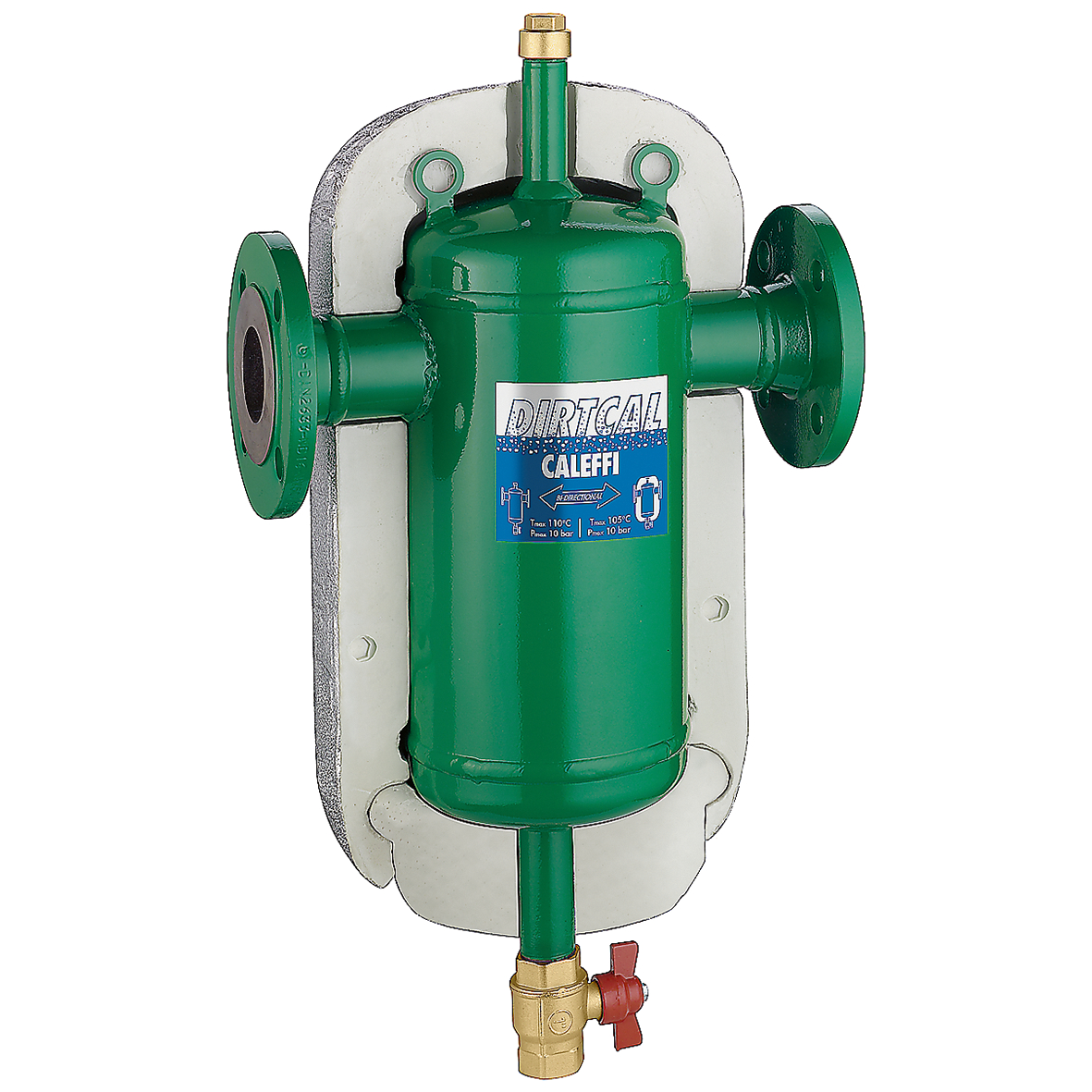

DIRTCAL®, Defangatore.
Descrizione
Defangatore.
Accoppiamento con controflangia EN 1092-1.
Capacità di separazione particelle fino a 5 μm.
Con coibentazione.
Dati tecnici
Pressione massima di esercizio:
10 bar
Finitura:
verniciato
Materiale:
acciaio
pdf
Disegni e specifiche
| Codice | Attacco | Campo di temperatura del fluido | |
|---|---|---|---|
| 546550 | DN 50 (EN 1092-1) PN 16 |
0–105 °C | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Defangatore. Con coibentazione.
Accoppiamento con controflangia EN 1092-1. Capacità di separazione particelle fino a 5 μm. Attacco: DN 50 (EN 1092-1) PN 16. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–105 °C. Finitura: verniciato. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
eeabdfc5-4d3f-421b-b104-ecc560617554
|
|||
| 546560 | DN 65 (EN 1092-1) PN 16 |
0–105 °C | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Defangatore. Con coibentazione.
Accoppiamento con controflangia EN 1092-1. Capacità di separazione particelle fino a 5 μm. Attacco: DN 65 (EN 1092-1) PN 16. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–105 °C. Finitura: verniciato. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
a5fe2ae1-2b68-414f-b63f-de86f7ec5f06
|
|||
| 546580 | DN 80 (EN 1092-1) PN 16 |
0–105 °C | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Defangatore. Con coibentazione.
Accoppiamento con controflangia EN 1092-1. Capacità di separazione particelle fino a 5 μm. Attacco: DN 80 (EN 1092-1) PN 16. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–105 °C. Finitura: verniciato. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
d26f9ed0-755a-46f9-a24b-e415db859dbd
|
|||
| 546510 | DN 100 (EN 1092-1) PN 16 |
0–105 °C | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Defangatore. Con coibentazione.
Accoppiamento con controflangia EN 1092-1. Capacità di separazione particelle fino a 5 μm. Attacco: DN 100 (EN 1092-1) PN 16. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–105 °C. Finitura: verniciato. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
d0216844-0996-4b21-bfa7-743aa28dcc2c
|
|||
| 546512 | DN 125 (EN 1092-1) PN 16 |
0–100 °C | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Defangatore. Con coibentazione.
Accoppiamento con controflangia EN 1092-1. Capacità di separazione particelle fino a 5 μm. Attacco: DN 125 (EN 1092-1) PN 16. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–100 °C. Finitura: verniciato. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
a74d39ba-6d69-48e4-9169-be5f2a4f322f
|
|||
| 546515 | DN 150 (EN 1092-1) PN 16 |
0–100 °C | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Defangatore. Con coibentazione.
Accoppiamento con controflangia EN 1092-1. Capacità di separazione particelle fino a 5 μm. Attacco: DN 150 (EN 1092-1) PN 16. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–100 °C. Finitura: verniciato. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
3cb914e5-404f-4ab9-bd12-2205388b2fef
|
|||
igs
stp
bim
