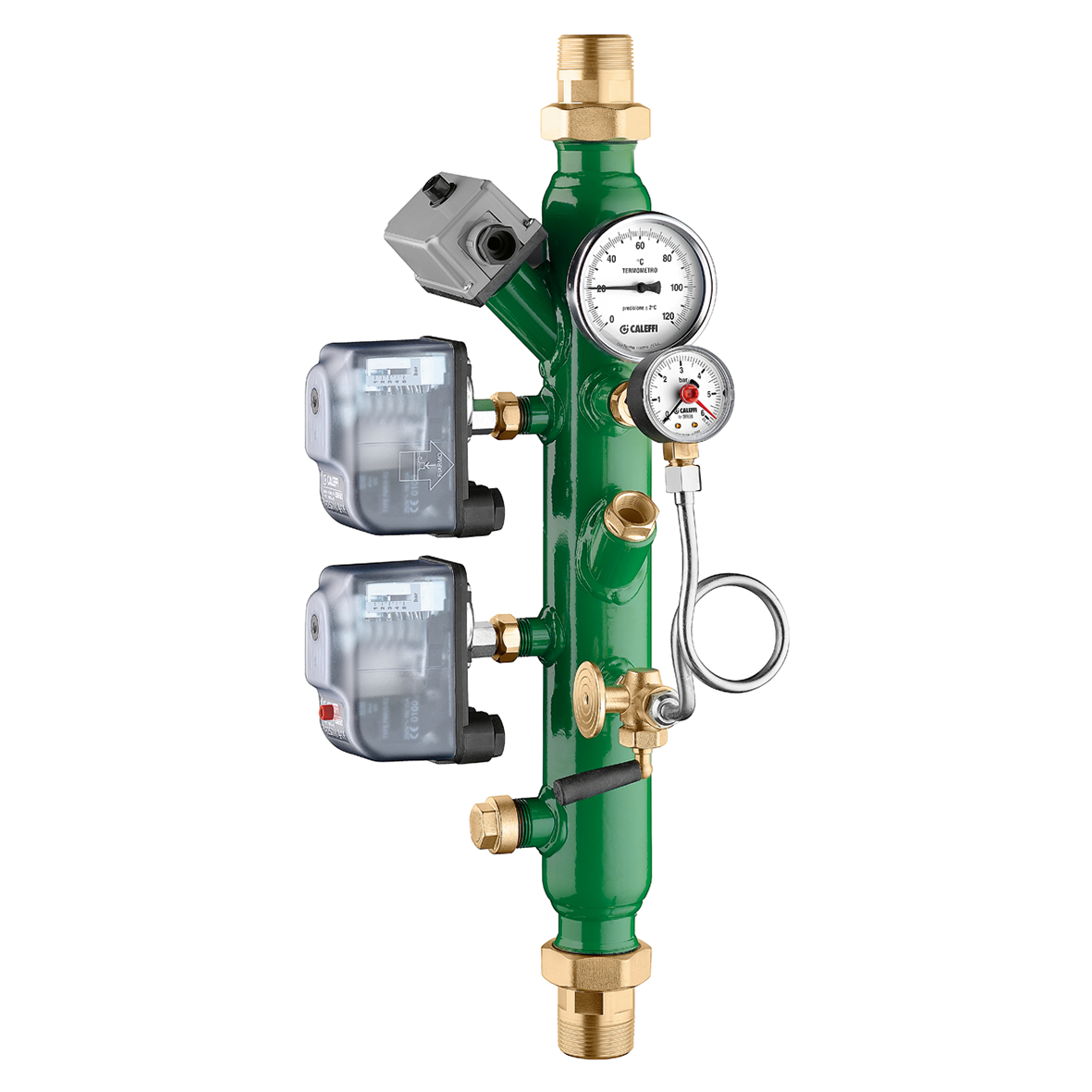

Collettore portastrumenti ed accessori INAIL (Ex ISPESL), con doppio pressostato.
Descrizione
Collettore portastrumenti ed accessori INAIL (Ex ISPESL), con doppio pressostato.
Completo di:
- termostato ad immersione, di sicurezza con ripristino manuale omologato INAIL (Ex ISPESL);
- pressostato di sicurezza;
- pressostatto di minima;
- termometro Ø 80 mm conforme INAIL (Ex ISPESL);
- manometro conforme INAIL (Ex ISPESL);
- rubinetto manometro a tre vie, campione INAIL (Ex ISPESL);
- riccio ammortizzatore;
- pozzetto di controllo INAIL (Ex ISPESL), attacco 1/2”;
- pozzetto per valvola di intercettazione combustibile serie 541, attacco 1/2”;
- 1 predisposizione attacco valvola di sicurezza serie 527.
Dati tecnici
Pressione massima di esercizio:
5 bar
Campo di temperatura del fluido:
20–110 °C
Finitura:
verniciato
Materiale:
acciaio
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco | ||
|---|---|---|---|
| 335003 | R 1 1/4" (EN 10226-1) M bocchettone |
||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore portastrumenti ed accessori INAIL (Ex ISPESL), con doppio pressostato. Completo di:
- termostato ad immersione, di sicurezza con ripristino manuale omologato INAIL (Ex ISPESL);
- pressostato di sicurezza;
- pressostatto di minima;
- termometro Ø 80 mm conforme INAIL (Ex ISPESL);
- manometro conforme INAIL (Ex ISPESL);
- rubinetto manometro a tre vie, campione INAIL (Ex ISPESL);
- riccio ammortizzatore;
- pozzetto di controllo INAIL (Ex ISPESL), attacco 1/2”;
- pozzetto per valvola di intercettazione combustibile serie 541, attacco 1/2”;
- 1 predisposizione attacco valvola di sicurezza serie 527.
Attacco: R 1 1/4" (EN 10226-1) M, bocchettone. Pressione massima di esercizio: 5 bar. Campo di temperatura del fluido: 20–110 °C. Finitura: verniciato. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
c30ee895-94f9-4ad8-b6aa-fda62f86032c
|
|||
| 335083 | R 1 1/2" (EN 10226-1) M bocchettone |
||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
stp
Condividi questo file
Scarica il file
Capitolato
Collettore portastrumenti ed accessori INAIL (Ex ISPESL), con doppio pressostato. Completo di:
- termostato ad immersione, di sicurezza con ripristino manuale omologato INAIL (Ex ISPESL);
- pressostato di sicurezza;
- pressostatto di minima;
- termometro Ø 80 mm conforme INAIL (Ex ISPESL);
- manometro conforme INAIL (Ex ISPESL);
- rubinetto manometro a tre vie, campione INAIL (Ex ISPESL);
- riccio ammortizzatore;
- pozzetto di controllo INAIL (Ex ISPESL), attacco 1/2”;
- pozzetto per valvola di intercettazione combustibile serie 541, attacco 1/2”;
- 1 predisposizione attacco valvola di sicurezza serie 527.
Attacco: R 1 1/2" (EN 10226-1) M, bocchettone. Pressione massima di esercizio: 5 bar. Campo di temperatura del fluido: 20–110 °C. Finitura: verniciato. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
b77405a0-58c3-4793-8459-aa7a3a9d450d
|
|||
| 335093 | R 2" (EN 10226-1) M bocchettone |
||
|
Modelli 3D
Capitolato
Collettore portastrumenti ed accessori INAIL (Ex ISPESL), con doppio pressostato. Completo di:
- termostato ad immersione, di sicurezza con ripristino manuale omologato INAIL (Ex ISPESL);
- pressostato di sicurezza;
- pressostatto di minima;
- termometro Ø 80 mm conforme INAIL (Ex ISPESL);
- manometro conforme INAIL (Ex ISPESL);
- rubinetto manometro a tre vie, campione INAIL (Ex ISPESL);
- riccio ammortizzatore;
- pozzetto di controllo INAIL (Ex ISPESL), attacco 1/2”;
- pozzetto per valvola di intercettazione combustibile serie 541, attacco 1/2”;
- 1 predisposizione attacco valvola di sicurezza serie 527.
Attacco: R 2" (EN 10226-1) M, bocchettone. Pressione massima di esercizio: 5 bar. Campo di temperatura del fluido: 20–110 °C. Finitura: verniciato. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
082abff4-5d5f-4f42-9cb5-fa3c7f2a7c1c
|
|||
