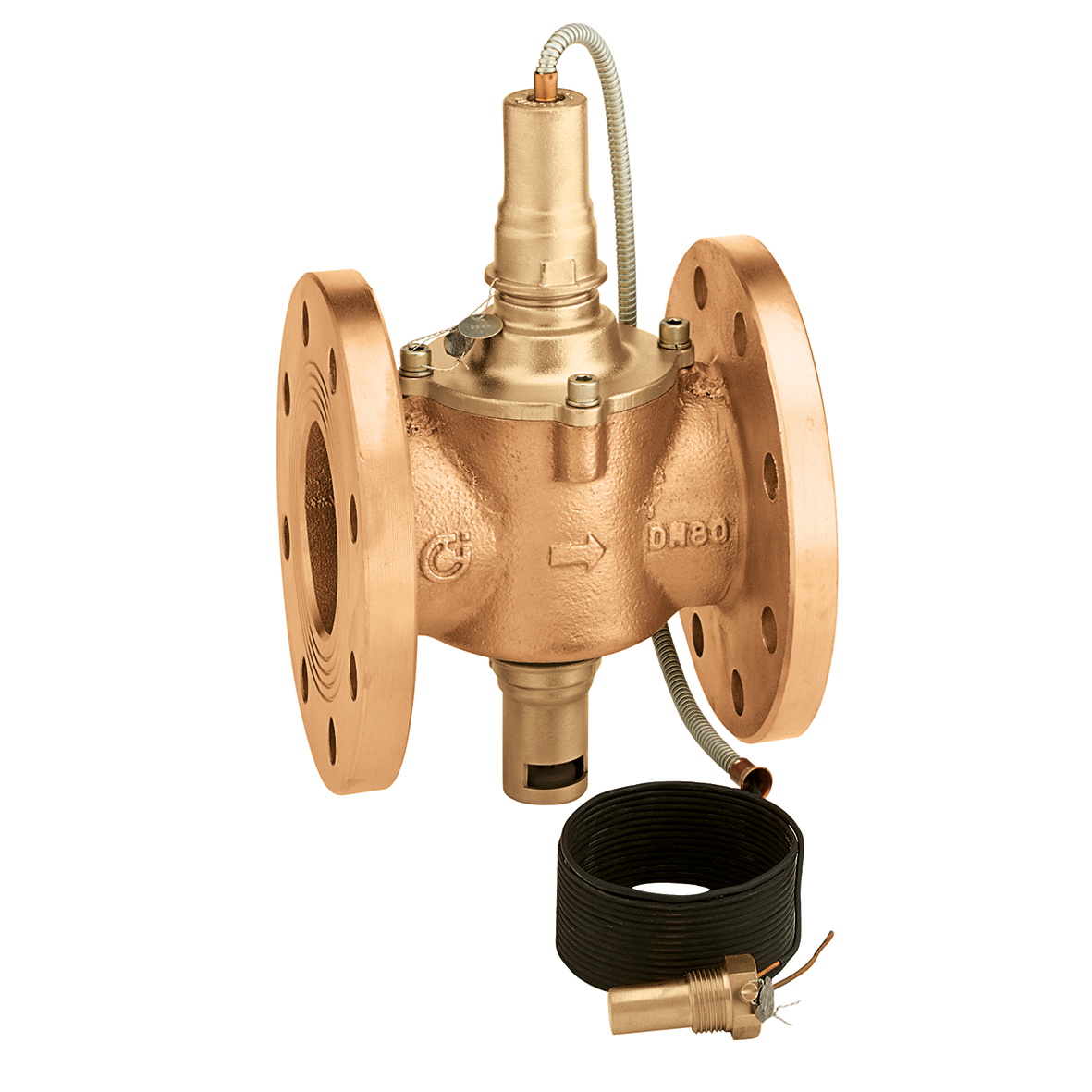

Serie 541

Valvola di intercettazione del combustibile per impieghi ad alte pressioni.

Scarica in alta risoluzione

Descrizione

Valvola di intercettazione del combustibile per impieghi ad alte pressioni.
Accoppiamento con controflangia EN 1092-1.
Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C.

Dati tecnici

Pressione massima di esercizio: 50 kPa

Materiale: bronzo

Certificazioni

Scarica

Disegni e specifiche

Codice	Attacco	Taratura	Lunghezza capillare
541610	DN 65 (EN 1092-1) PN 16	98 °C	5 m
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541610%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541610%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541610%20%28igs%29.igs bim Capitolato Valvola di intercettazione del combustibile per impieghi ad alte pressioni. Accoppiamento con controflangia EN 1092-1. Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C. attacco: DN 65 (EN 1092-1) PN 16. Pressione massima di esercizio: 50 kPa. Taratura: 98 °C. Lunghezza capillare: 5 m. Materiale: bronzo.
541810	DN 80 (EN 1092-1) PN 16	98 °C	5 m
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541810%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541810%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541810%20%28igs%29.igs bim Capitolato Valvola di intercettazione del combustibile per impieghi ad alte pressioni. Accoppiamento con controflangia EN 1092-1. Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C. attacco: DN 80 (EN 1092-1) PN 16. Pressione massima di esercizio: 50 kPa. Taratura: 98 °C. Lunghezza capillare: 5 m. Materiale: bronzo.
541630	DN 65 (EN 1092-1) PN 16	110 °C	5 m
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541630%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541630%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541630%20%28igs%29.igs bim Capitolato Valvola di intercettazione del combustibile per impieghi ad alte pressioni. Accoppiamento con controflangia EN 1092-1. Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C. attacco: DN 65 (EN 1092-1) PN 16. Pressione massima di esercizio: 50 kPa. Taratura: 110 °C. Lunghezza capillare: 5 m. Materiale: bronzo.
541830	DN 80 (EN 1092-1) PN 16	110 °C	5 m
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541830%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541830%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541830%20%28igs%29.igs bim Capitolato Valvola di intercettazione del combustibile per impieghi ad alte pressioni. Accoppiamento con controflangia EN 1092-1. Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C. attacco: DN 80 (EN 1092-1) PN 16. Pressione massima di esercizio: 50 kPa. Taratura: 110 °C. Lunghezza capillare: 5 m. Materiale: bronzo.
541612	DN 65 (EN 1092-1) PN 16	120 °C	5 m
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541612%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541612%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541612%20%28igs%29.igs bim Capitolato Valvola di intercettazione del combustibile per impieghi ad alte pressioni. Accoppiamento con controflangia EN 1092-1. Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C. attacco: DN 65 (EN 1092-1) PN 16. Pressione massima di esercizio: 50 kPa. Taratura: 120 °C. Lunghezza capillare: 5 m. Materiale: bronzo.
541812	DN 80 (EN 1092-1) PN 16	120 °C	5 m
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541812%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541812%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541812%20%28igs%29.igs bim Capitolato Valvola di intercettazione del combustibile per impieghi ad alte pressioni. Accoppiamento con controflangia EN 1092-1. Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C. attacco: DN 80 (EN 1092-1) PN 16. Pressione massima di esercizio: 50 kPa. Taratura: 120 °C. Lunghezza capillare: 5 m. Materiale: bronzo.
541611	DN 65 (EN 1092-1) PN 16	98 °C	10 m
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541611%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541611%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541611%20%28igs%29.igs bim Capitolato Valvola di intercettazione del combustibile per impieghi ad alte pressioni. Accoppiamento con controflangia EN 1092-1. Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C. attacco: DN 65 (EN 1092-1) PN 16. Pressione massima di esercizio: 50 kPa. Taratura: 98 °C. Lunghezza capillare: 10 m. Materiale: bronzo.
541811	DN 80 (EN 1092-1) PN 16	98 °C	10 m
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541811%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541811%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541811%20%28igs%29.igs bim Capitolato Valvola di intercettazione del combustibile per impieghi ad alte pressioni. Accoppiamento con controflangia EN 1092-1. Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C. attacco: DN 80 (EN 1092-1) PN 16. Pressione massima di esercizio: 50 kPa. Taratura: 98 °C. Lunghezza capillare: 10 m. Materiale: bronzo.
541613	DN 65 (EN 1092-1) PN 16	120 °C	10 m
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541613%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541613%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541613%20%28igs%29.igs bim Capitolato Valvola di intercettazione del combustibile per impieghi ad alte pressioni. Accoppiamento con controflangia EN 1092-1. Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C. attacco: DN 65 (EN 1092-1) PN 16. Pressione massima di esercizio: 50 kPa. Taratura: 120 °C. Lunghezza capillare: 10 m. Materiale: bronzo.
541813	DN 80 (EN 1092-1) PN 16	120 °C	10 m
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541813%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541813%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/541813%20%28igs%29.igs bim Capitolato Valvola di intercettazione del combustibile per impieghi ad alte pressioni. Accoppiamento con controflangia EN 1092-1. Certificata e tarata a banco INAIL (Ex ISPESL): tarature 98 °C e 110 °C. Certificata e fornita di verbale di taratura a banco del fabbricante: taratura 120 °C. attacco: DN 80 (EN 1092-1) PN 16. Pressione massima di esercizio: 50 kPa. Taratura: 120 °C. Lunghezza capillare: 10 m. Materiale: bronzo.
