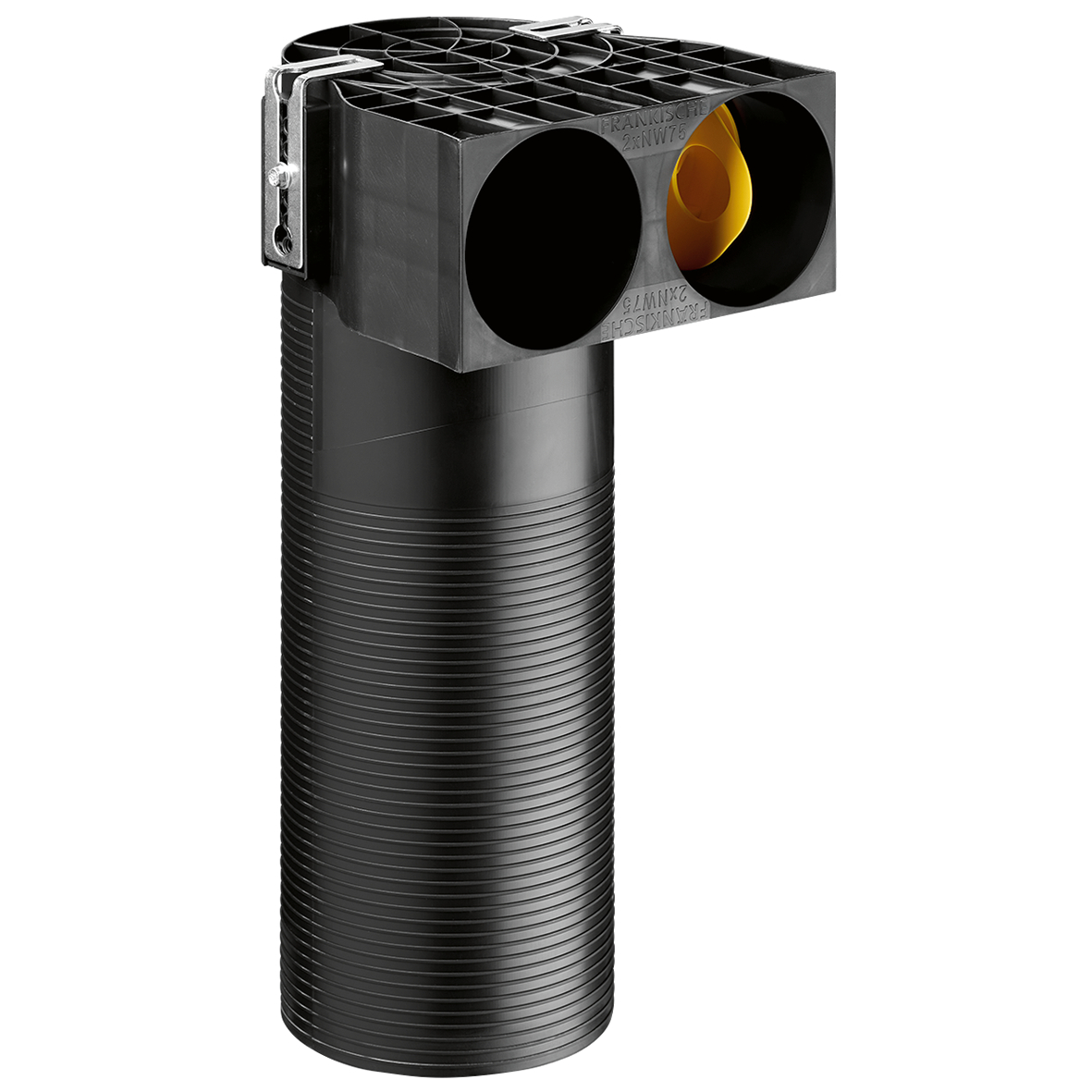

Bocchetta ambiente circolare.
Descrizione
Bocchetta ambiente circolare.
Completa di:
- tappo di protezione removibile per attacco valvola DN125;
- tappo per chiusura derivazione non utilizzata;
- staffe di fissaggio regolabili.
Bocchetta in PP per collegamento di 1 o 2 canalizzazioni flessibili aria ambiente a sezione circolare DN75 o DN90.
Per installazione a parete o soffitto.
Utilizzabile per mandata o ripresa aria ambiente.
Con attacco DN125 per collegamento di valvole di mandata e ripresa serie AIR591.
Lunghezza utile tubo diffusore: 297 mm.
pdf
Disegni e specifiche
| Codice | Attacco | Nota | |
|---|---|---|---|
| AIR521022 | DN 75 aeraulico |
Derivazioni max: 2. Attacco valvola: DN125 | |
|
Modelli 3D
Capitolato
Bocchetta ambiente circolare. Completa di:
- tappo di protezione removibile per attacco valvola DN125;
- tappo per chiusura derivazione non utilizzata;
- staffe di fissaggio regolabili.
Bocchetta in PP per collegamento di 1 o 2 canalizzazioni flessibili aria ambiente a sezione circolare DN75 o DN90.
Per installazione a parete o soffitto.
Utilizzabile per mandata o ripresa aria ambiente.
Con attacco DN125 per collegamento di valvole di mandata e ripresa serie AIR591.
Lunghezza utile tubo diffusore: 297 mm. Attacco: DN 75 aeraulico.
|
|||
| AIR521032 | DN 90 aeraulico |
Derivazioni max: 2. Attacco valvola: DN125 | |
|
Modelli 3D
Capitolato
Bocchetta ambiente circolare. Completa di:
- tappo di protezione removibile per attacco valvola DN125;
- tappo per chiusura derivazione non utilizzata;
- staffe di fissaggio regolabili.
Bocchetta in PP per collegamento di 1 o 2 canalizzazioni flessibili aria ambiente a sezione circolare DN75 o DN90.
Per installazione a parete o soffitto.
Utilizzabile per mandata o ripresa aria ambiente.
Con attacco DN125 per collegamento di valvole di mandata e ripresa serie AIR591.
Lunghezza utile tubo diffusore: 297 mm. Attacco: DN 90 aeraulico.
|
|||
