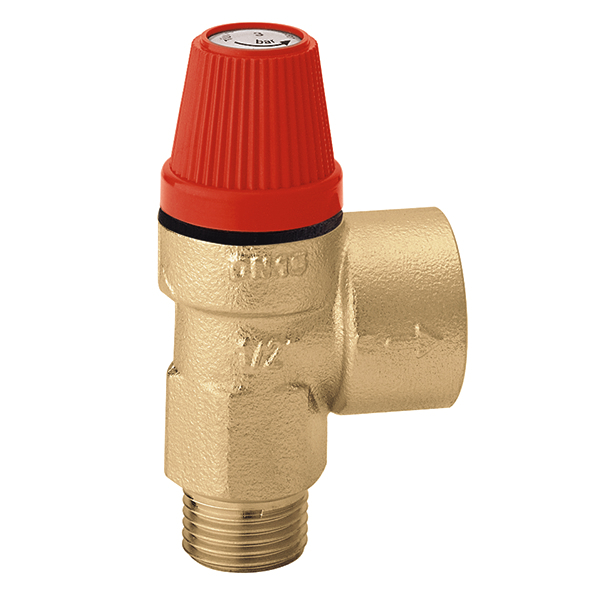

Sigurnosni ventil.
Opis proizvoda
Sigurnosni ventil.
Otvaranje kod pnom: 20 %.
Zatvaranje kod pnom: 20 %.
Tehnički podaci
Raspon temperature medija:
5–120 °C
Maksimalna snaga pražnjenja:
50 kW
Maksimalan postotak glikola:
50 %
Medij:
voda, otopine glikola
Certifikati
Preuzimanje
pdf
Crteži i specifikacije
| Broj dijela | Priključak | Priključak odvoda | Namještanje |
|---|---|---|---|
| 532742 | G 1/2" A (ISO 228-1) M ulaz |
G 3/4" (ISO 228-1) Ž krajnji izlaz |
2,5 bar |
|
3D modeli
Tekst ponude
Sigurnosni ventil. Otvaranje kod pnom: 20 %.
Zatvaranje kod pnom: 20 %. Priključak: G 1/2" A (ISO 228-1) M, ulaz. Priključak odvoda: G 3/4" (ISO 228-1) Ž, krajnji izlaz. Raspon temperature medija: 5–120 °C. Namještanje: 2,5 bar. Maksimalna snaga pražnjenja: 50 kW. Maksimalan postotak glikola: 50 %. Medij: voda, otopine glikola.
|
|||
| 532743 | G 1/2" A (ISO 228-1) M |
G 3/4" (ISO 228-1) Ž |
3 bar |
|
3D modeli
Tekst ponude
Sigurnosni ventil. Otvaranje kod pnom: 20 %.
Zatvaranje kod pnom: 20 %. Priključak: G 1/2" A (ISO 228-1) M. Priključak odvoda: G 3/4" (ISO 228-1) Ž. Raspon temperature medija: 5–120 °C. Namještanje: 3 bar. Maksimalna snaga pražnjenja: 50 kW. Maksimalan postotak glikola: 50 %. Medij: voda, otopine glikola.
|
|||
