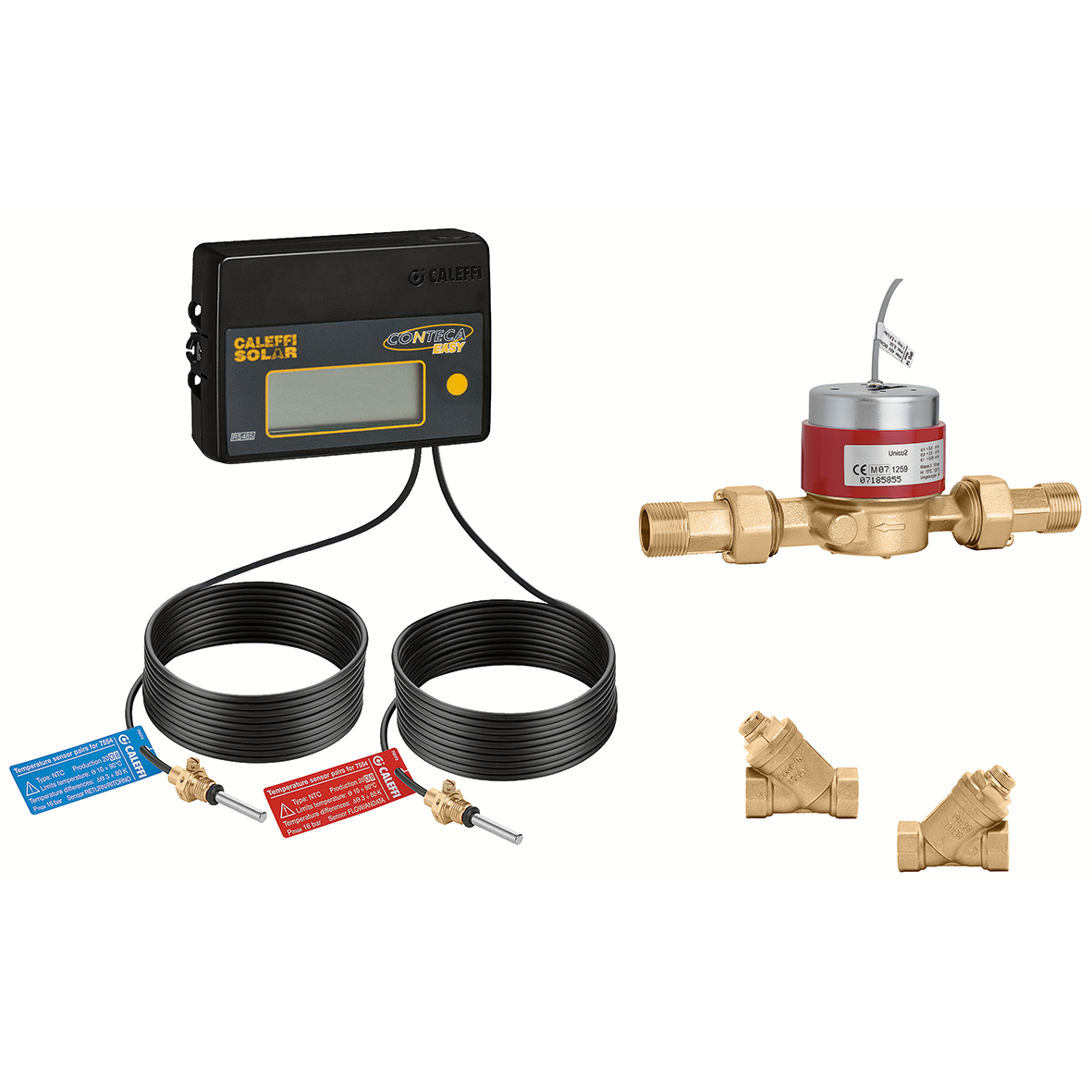

CONTECA EASY SOLAR, Compteur d'énergie direct pour installations solaires thermiques.
Description du produit
Compteur d'énergie direct pour installations solaires thermiques.
Le module de comptabilisation est doté de :- paire de sondes de température à immersion avec doigts de gant ;- doigts de gant en Y pour sondes à immersion ;- intégrateur électronique avec afficheur LCD.
Comptabilisation directe à lecture locale via afficheur LCD ou centralisée via transmission Bus. Conformité Directive 2014/32/UE (MI004).
Caractéristiques techniques
Plage de température du fluide:
2–120 °C
Alimentation électrique:
24 V AC
Consommation électrique:
1 W
Classe de protection:
IP 54
Longueur câble sonde:
1,9 m
Pression nominale:
PN 16
Classe de précision:
3
Pourcentage maximum de glycol:
50 %
Protocole de communication:
M-Bus su RS485
Certifications
pdf
Schémas et spécifications
| Code article | Raccord | Débit nominal | Débit minimum (Qi) |
|---|---|---|---|
| 750254 | G 1/2" A (ISO 228-1) M |
1,5 m³/h | 30 l/h |
|
Type de mesure
monojet
|
|||
|
Modèles 3D
Texte d’appel d’offres
Compteur d'énergie direct pour installations solaires thermiques. Le module de comptabilisation est doté de :
- paire de sondes de température à immersion avec doigts de gant ;
- doigts de gant en Y pour sondes à immersion ;
- intégrateur électronique avec afficheur LCD. Comptabilisation directe à lecture locale via afficheur LCD ou centralisée via transmission Bus. Conformité Directive 2014/32/UE (MI004). Raccord: G 1/2" A (ISO 228-1) M. Plage de température du fluide: 2–120 °C. Alimentation électrique: 24 V AC. Consommation électrique: 1 W. Classe de protection: IP 54. Longueur câble sonde: 1,9 m. Pression nominale: PN 16. Classe de précision: 3. Pourcentage maximum de glycol: 50 %. Débit nominal: 1,5 m³/h. Débit minimum (Qi): 30 l/h. Protocole de communication: M-Bus su RS485. Type de mesure: monojet.
SCIP code
02d7fc68-9da5-451b-af86-77cebdec727f
|
|||
| 750255 | G 3/4" A (ISO 228-1) M |
2,5 m³/h | 50 l/h |
|
Type de mesure
monojet
|
|||
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
Compteur d'énergie direct pour installations solaires thermiques. Le module de comptabilisation est doté de :
- paire de sondes de température à immersion avec doigts de gant ;
- doigts de gant en Y pour sondes à immersion ;
- intégrateur électronique avec afficheur LCD. Comptabilisation directe à lecture locale via afficheur LCD ou centralisée via transmission Bus. Conformité Directive 2014/32/UE (MI004). Raccord: G 3/4" A (ISO 228-1) M. Plage de température du fluide: 2–120 °C. Alimentation électrique: 24 V AC. Consommation électrique: 1 W. Classe de protection: IP 54. Longueur câble sonde: 1,9 m. Pression nominale: PN 16. Classe de précision: 3. Pourcentage maximum de glycol: 50 %. Débit nominal: 2,5 m³/h. Débit minimum (Qi): 50 l/h. Protocole de communication: M-Bus su RS485. Type de mesure: monojet.
SCIP code
4632fb5e-3681-406a-aa22-ed23fad31ed5
|
|||
| 750256 | G 1" A (ISO 228-1) M |
3,5 m³/h | 70 l/h |
|
Type de mesure
multijets
|
|||
|
Modèles 3D
Texte d’appel d’offres
Compteur d'énergie direct pour installations solaires thermiques. Le module de comptabilisation est doté de :
- paire de sondes de température à immersion avec doigts de gant ;
- doigts de gant en Y pour sondes à immersion ;
- intégrateur électronique avec afficheur LCD. Comptabilisation directe à lecture locale via afficheur LCD ou centralisée via transmission Bus. Conformité Directive 2014/32/UE (MI004). Raccord: G 1" A (ISO 228-1) M. Plage de température du fluide: 2–120 °C. Alimentation électrique: 24 V AC. Consommation électrique: 1 W. Classe de protection: IP 54. Longueur câble sonde: 1,9 m. Pression nominale: PN 16. Classe de précision: 3. Pourcentage maximum de glycol: 50 %. Débit nominal: 3,5 m³/h. Débit minimum (Qi): 70 l/h. Protocole de communication: M-Bus su RS485. Type de mesure: multijets.
SCIP code
edcfc008-d4d0-4758-8a48-b8a9a91a905a
|
|||
| 750257 | G 1 1/4" A (ISO 228-1) M |
6 m³/h | 120 l/h |
|
Type de mesure
multijets
|
|||
|
Modèles 3D
Texte d’appel d’offres
Compteur d'énergie direct pour installations solaires thermiques. Le module de comptabilisation est doté de :
- paire de sondes de température à immersion avec doigts de gant ;
- doigts de gant en Y pour sondes à immersion ;
- intégrateur électronique avec afficheur LCD. Comptabilisation directe à lecture locale via afficheur LCD ou centralisée via transmission Bus. Conformité Directive 2014/32/UE (MI004). Raccord: G 1 1/4" A (ISO 228-1) M. Plage de température du fluide: 2–120 °C. Alimentation électrique: 24 V AC. Consommation électrique: 1 W. Classe de protection: IP 54. Longueur câble sonde: 1,9 m. Pression nominale: PN 16. Classe de précision: 3. Pourcentage maximum de glycol: 50 %. Débit nominal: 6 m³/h. Débit minimum (Qi): 120 l/h. Protocole de communication: M-Bus su RS485. Type de mesure: multijets.
SCIP code
1db3ff43-236b-4ffb-b95b-b4c979570b56
|
|||
| 750258 | G 1 1/2" A (ISO 228-1) M |
10 m³/h | 200 l/h |
|
Type de mesure
multijets
|
|||
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
Compteur d'énergie direct pour installations solaires thermiques. Le module de comptabilisation est doté de :
- paire de sondes de température à immersion avec doigts de gant ;
- doigts de gant en Y pour sondes à immersion ;
- intégrateur électronique avec afficheur LCD. Comptabilisation directe à lecture locale via afficheur LCD ou centralisée via transmission Bus. Conformité Directive 2014/32/UE (MI004). Raccord: G 1 1/2" A (ISO 228-1) M. Plage de température du fluide: 2–120 °C. Alimentation électrique: 24 V AC. Consommation électrique: 1 W. Classe de protection: IP 54. Longueur câble sonde: 1,9 m. Pression nominale: PN 16. Classe de précision: 3. Pourcentage maximum de glycol: 50 %. Débit nominal: 10 m³/h. Débit minimum (Qi): 200 l/h. Protocole de communication: M-Bus su RS485. Type de mesure: multijets.
SCIP code
10449ebe-c9d7-4003-bc0d-323d29007172
|
|||
| 750259 | G 2" A (ISO 228-1) M |
15 m³/h | 300 l/h |
|
Type de mesure
multijets
|
|||
|
Modèles 3D
Texte d’appel d’offres
Compteur d'énergie direct pour installations solaires thermiques. Le module de comptabilisation est doté de :
- paire de sondes de température à immersion avec doigts de gant ;
- doigts de gant en Y pour sondes à immersion ;
- intégrateur électronique avec afficheur LCD. Comptabilisation directe à lecture locale via afficheur LCD ou centralisée via transmission Bus. Conformité Directive 2014/32/UE (MI004). Raccord: G 2" A (ISO 228-1) M. Plage de température du fluide: 2–120 °C. Alimentation électrique: 24 V AC. Consommation électrique: 1 W. Classe de protection: IP 54. Longueur câble sonde: 1,9 m. Pression nominale: PN 16. Classe de précision: 3. Pourcentage maximum de glycol: 50 %. Débit nominal: 15 m³/h. Débit minimum (Qi): 300 l/h. Protocole de communication: M-Bus su RS485. Type de mesure: multijets.
SCIP code
90696bf0-a03e-4e7b-817a-758a427adb8f
|
|||
