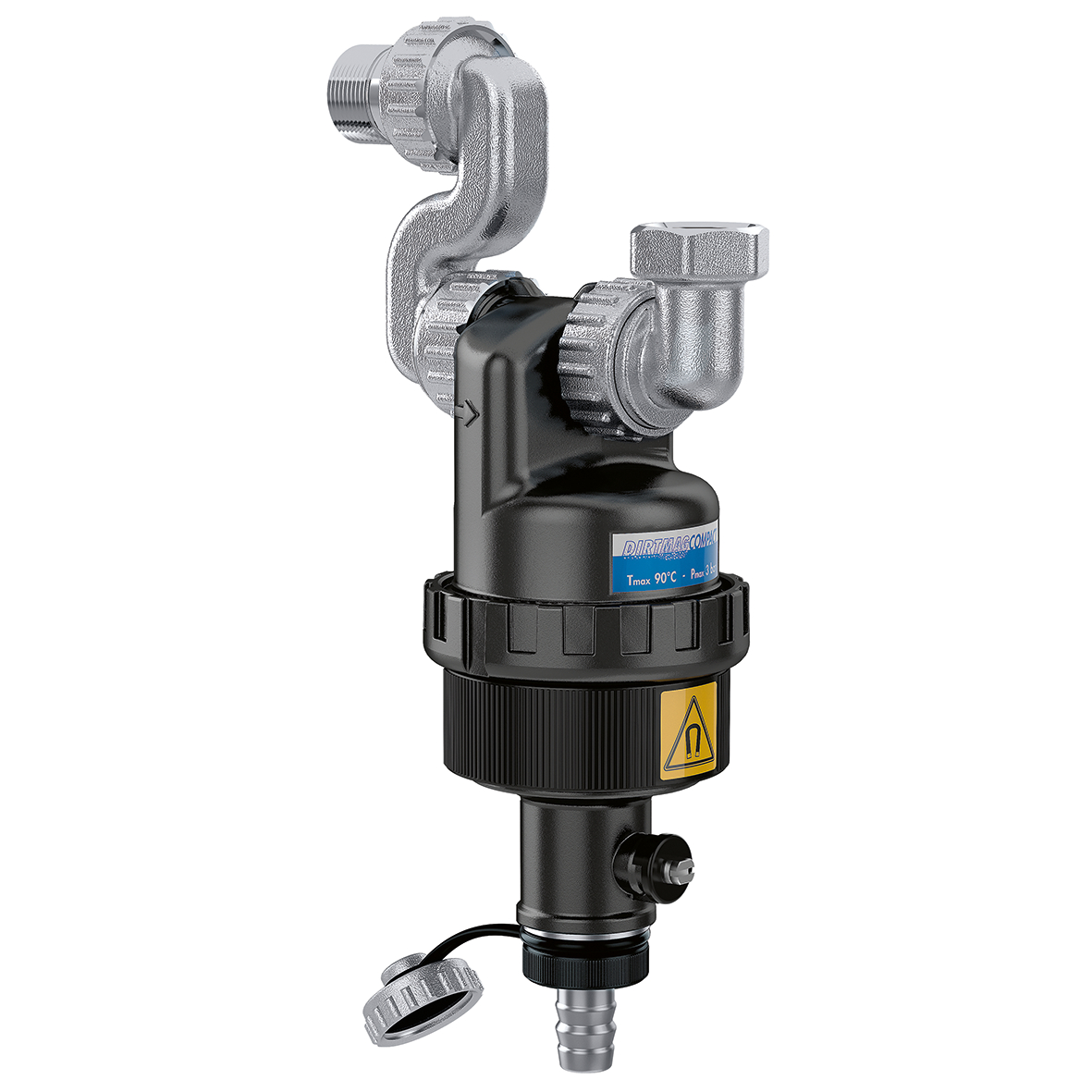

DIRTMAG®SLIM, Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten.
Produktbeschreibung
Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten.
Geeignet für nicht lineare Installationen, mit verschränkt angeordneten Leitungen.
INTERNATIONAL APPLICATION PENDING
pdf
Zeichnungen und Spezifikationen
| Artikelnummer | IN Verbindung | OUT-Anschluss | |
|---|---|---|---|
| 545205 | G 3/4" A (ISO 228-1) AG Einlass |
G 3/4" (ISO 228-1) IG Endauslass |
|
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
CALEFFI, 545205, DIRTMAG®SLIM.
Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten. Geeignet für nicht lineare Installationen, mit verschränkt angeordneten Leitungen. IN Verbindung: G 3/4" A (ISO 228-1) AG, Einlass. OUT-Anschluss: G 3/4" (ISO 228-1) IG, Endauslass. Maximaler Arbeitsdruck: 3 bar. Umgebungstemperaturbereich: 0–90 °C. Material: technopolymer.
SCIP code
333bf94a-b98f-4036-ae5c-8eef432b424c
|
|||
