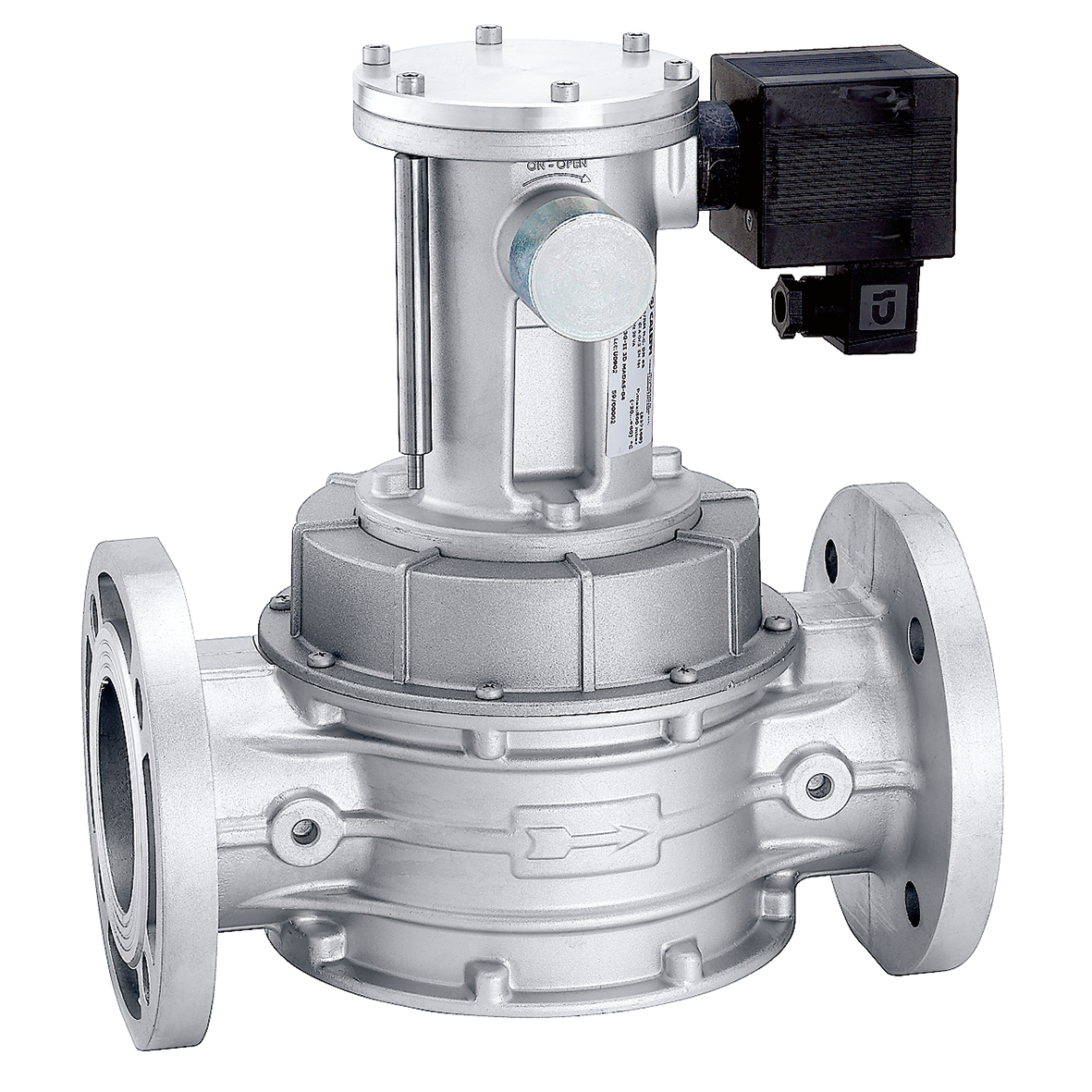

Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje.
Popis produktu
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje.
K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2.
Technické údaje
Třída ochrany:
IP 65
Maximální pracovní tlak:
500 mbar
Certifikace
Stáhnout
pdf
Nákresy a specifikace
| Číslo dílu | Připojení | Elektrické napájení | Actions |
|---|---|---|---|
| 837060 | DN 65 (EN 1092-1) PN 16 |
230 V AC | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
igs
Sdílet tento soubor
Stáhnout tento soubor
stp
Sdílet tento soubor
Stáhnout tento soubor
Text výběrového řízení
CALEFFI, 837060.
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje. K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2. Připojení: DN 65 (EN 1092-1) PN 16. Maximální pracovní tlak: 500 mbar. Elektrické napájení: 230 V AC. Třída ochrany: IP 65.
SCIP code
5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
|
|||
| 837080 | DN 80 (EN 1092-1) PN 16 |
230 V AC | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
igs
Sdílet tento soubor
Stáhnout tento soubor
stp
Sdílet tento soubor
Stáhnout tento soubor
Text výběrového řízení
CALEFFI, 837080.
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje. K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2. Připojení: DN 80 (EN 1092-1) PN 16. Maximální pracovní tlak: 500 mbar. Elektrické napájení: 230 V AC. Třída ochrany: IP 65.
SCIP code
5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
|
|||
| 837100 | DN 100 (EN 1092-1) PN 16 |
230 V AC | |
|
Modely 3D
Text výběrového řízení
CALEFFI, 837100.
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje. K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2. Připojení: DN 100 (EN 1092-1) PN 16. Maximální pracovní tlak: 500 mbar. Elektrické napájení: 230 V AC. Třída ochrany: IP 65.
SCIP code
5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
|
|||
| 837120 | DN 125 (EN 1092-1) PN 16 |
230 V AC | |
|
Modely 3D
Text výběrového řízení
CALEFFI, 837120.
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje. K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2. Připojení: DN 125 (EN 1092-1) PN 16. Maximální pracovní tlak: 500 mbar. Elektrické napájení: 230 V AC. Třída ochrany: IP 65.
SCIP code
bec98838-36c6-47ce-99de-8dbeb11b62d4
|
|||
| 837150 | DN 150 (EN 1092-1) PN 16 |
230 V AC | |
|
Modely 3D
Text výběrového řízení
CALEFFI, 837150.
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje. K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2. Připojení: DN 150 (EN 1092-1) PN 16. Maximální pracovní tlak: 500 mbar. Elektrické napájení: 230 V AC. Třída ochrany: IP 65.
SCIP code
bec98838-36c6-47ce-99de-8dbeb11b62d4
|
|||
| 837160 | DN 65 (EN 1092-1) PN 16 |
24 V AC | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
igs
Sdílet tento soubor
Stáhnout tento soubor
stp
Sdílet tento soubor
Stáhnout tento soubor
Text výběrového řízení
CALEFFI, 837160.
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje. K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2. Připojení: DN 65 (EN 1092-1) PN 16. Maximální pracovní tlak: 500 mbar. Elektrické napájení: 24 V AC. Třída ochrany: IP 65.
SCIP code
5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
|
|||
| 837180 | DN 80 (EN 1092-1) PN 16 |
24 V AC | |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
igs
Sdílet tento soubor
Stáhnout tento soubor
stp
Sdílet tento soubor
Stáhnout tento soubor
Text výběrového řízení
CALEFFI, 837180.
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje. K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2. Připojení: DN 80 (EN 1092-1) PN 16. Maximální pracovní tlak: 500 mbar. Elektrické napájení: 24 V AC. Třída ochrany: IP 65.
SCIP code
5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
|
|||
| 837190 | DN 100 (EN 1092-1) PN 16 |
24 V AC | |
|
Modely 3D
Text výběrového řízení
CALEFFI, 837190.
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje. K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2. Připojení: DN 100 (EN 1092-1) PN 16. Maximální pracovní tlak: 500 mbar. Elektrické napájení: 24 V AC. Třída ochrany: IP 65.
SCIP code
5a64e3ec-aac5-49b5-870a-8722ed1e8bdd
|
|||
| 837220 | DN 125 (EN 1092-1) PN 16 |
24 V AC | |
|
Modely 3D
Text výběrového řízení
CALEFFI, 837220.
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje. K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2. Připojení: DN 125 (EN 1092-1) PN 16. Maximální pracovní tlak: 500 mbar. Elektrické napájení: 24 V AC. Třída ochrany: IP 65.
SCIP code
bec98838-36c6-47ce-99de-8dbeb11b62d4
|
|||
| 837250 | DN 150 (EN 1092-1) PN 16 |
24 V AC | |
|
Modely 3D
Text výběrového řízení
CALEFFI, 837250.
Elektromagnetický ventil pro plyn, normálně uzavřený, s ručním nulováním. Přírubové spoje. K napojení na plochou protipřírubu EN 1092-1.Třída A – skupina 2. Připojení: DN 150 (EN 1092-1) PN 16. Maximální pracovní tlak: 500 mbar. Elektrické napájení: 24 V AC. Třída ochrany: IP 65.
SCIP code
bec98838-36c6-47ce-99de-8dbeb11b62d4
|
|||
