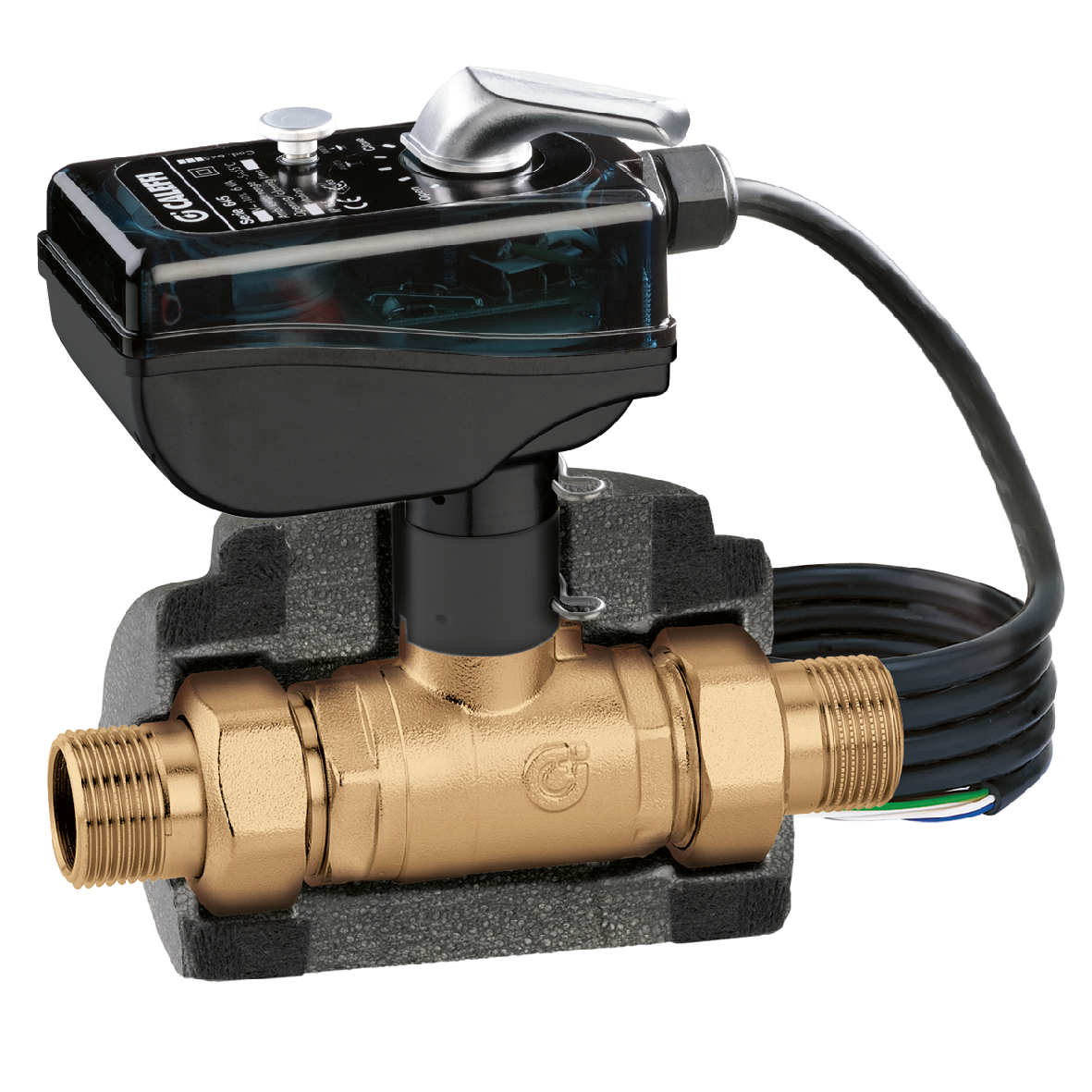

Dvoucestný kulový zónový ventil se servopohonem pro systémy vytápění a chlazení.
Popis produktu
Dvoucestný kulový zónový ventil se servopohonem pro systémy vytápění a chlazení.
S pákou pro ruční ovádání.
S izolací.
S pomocným mikrospínačem.
Technické údaje
Maximální pracovní tlak:
10 bar
Rozsah středních teplot:
-10–110 °C
Rozsah okolních teplot:
-10–55 °C
Třída ochrany:
IP 65
Délka přívodního kabelu:
0,8 m
Zatížení kontaktu pomocného mikrospínače (230 V):
6 (2) A
△p max.:
10 bar
Pracovní doba:
50 s
Otáčení:
Otáčení o 90°
Certifikace
pdf
Nákresy a specifikace
| Číslo dílu | Připojení | Elektrické napájení | Kv |
|---|---|---|---|
| 645242 | G 1/2" A (ISO 228-1) M |
230 V AC | 17,00 m³/h |
|
Modely 3D
Text výběrového řízení
Dvoucestný kulový zónový ventil se servopohonem pro systémy vytápění a chlazení. S pomocným mikrospínačem.
S pákou pro ruční ovádání. Připojení: G 1/2" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -10–110 °C. Rozsah okolních teplot: -10–55 °C. Elektrické napájení: 230 V AC. Třída ochrany: IP 65. Délka přívodního kabelu: 0,8 m. Zatížení kontaktu pomocného mikrospínače (230 V): 6 (2) A. △p max.: 10 bar. Kv: 17,00 m³/h. Pracovní doba: 50 s (Otáčení o 90°).
SCIP code
ca959b44-b7d8-4e08-9eed-e8b1bdeae1ea
|
|||
| 645252 | G 3/4" A (ISO 228-1) M |
230 V AC | 17,27 m³/h |
|
Modely 3D
Text výběrového řízení
Dvoucestný kulový zónový ventil se servopohonem pro systémy vytápění a chlazení. S pomocným mikrospínačem.
S pákou pro ruční ovádání. Připojení: G 3/4" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -10–110 °C. Rozsah okolních teplot: -10–55 °C. Elektrické napájení: 230 V AC. Třída ochrany: IP 65. Délka přívodního kabelu: 0,8 m. Zatížení kontaktu pomocného mikrospínače (230 V): 6 (2) A. △p max.: 10 bar. Kv: 17,27 m³/h. Pracovní doba: 50 s (Otáčení o 90°).
SCIP code
d61f2474-bca5-40ad-9ee0-a228173af647
|
|||
| 645262 | G 1" A (ISO 228-1) M |
230 V AC | 36,58 m³/h |
|
Modely 3D
Text výběrového řízení
Dvoucestný kulový zónový ventil se servopohonem pro systémy vytápění a chlazení. S pomocným mikrospínačem.
S pákou pro ruční ovádání. Připojení: G 1" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -10–110 °C. Rozsah okolních teplot: -10–55 °C. Elektrické napájení: 230 V AC. Třída ochrany: IP 65. Délka přívodního kabelu: 0,8 m. Zatížení kontaktu pomocného mikrospínače (230 V): 6 (2) A. △p max.: 10 bar. Kv: 36,58 m³/h. Pracovní doba: 50 s (Otáčení o 90°).
SCIP code
0a23ed13-c9e9-43ee-829f-63fa731d9124
|
|||
| 645272 | G 1 1/4" A (ISO 228-1) M |
230 V AC | 39,50 m³/h |
|
Nákresy 2D
dxf
Sdílet tento soubor
Stáhnout tento soubor
dwg
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Dvoucestný kulový zónový ventil se servopohonem pro systémy vytápění a chlazení. S pomocným mikrospínačem.
S pákou pro ruční ovádání. Připojení: G 1 1/4" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -10–110 °C. Rozsah okolních teplot: -10–55 °C. Elektrické napájení: 230 V AC. Třída ochrany: IP 65. Délka přívodního kabelu: 0,8 m. Zatížení kontaktu pomocného mikrospínače (230 V): 6 (2) A. △p max.: 10 bar. Kv: 39,50 m³/h. Pracovní doba: 50 s (Otáčení o 90°).
SCIP code
db931e29-0219-45fa-9da4-7021fb982e66
|
|||
| 645244 | G 1/2" A (ISO 228-1) M |
24 V AC | 17,00 m³/h |
|
Modely 3D
Text výběrového řízení
Dvoucestný kulový zónový ventil se servopohonem pro systémy vytápění a chlazení. S pomocným mikrospínačem.
S pákou pro ruční ovádání. Připojení: G 1/2" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -10–110 °C. Rozsah okolních teplot: -10–55 °C. Elektrické napájení: 24 V AC. Třída ochrany: IP 65. Délka přívodního kabelu: 0,8 m. Zatížení kontaktu pomocného mikrospínače (230 V): 6 (2) A. △p max.: 10 bar. Kv: 17,00 m³/h. Pracovní doba: 50 s (Otáčení o 90°).
SCIP code
037a7711-f379-4c54-979d-9e7c07a7d769
|
|||
| 645254 | G 3/4" A (ISO 228-1) M |
24 V AC | 17,27 m³/h |
|
Modely 3D
Text výběrového řízení
Dvoucestný kulový zónový ventil se servopohonem pro systémy vytápění a chlazení. S pomocným mikrospínačem.
S pákou pro ruční ovádání. Připojení: G 3/4" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -10–110 °C. Rozsah okolních teplot: -10–55 °C. Elektrické napájení: 24 V AC. Třída ochrany: IP 65. Délka přívodního kabelu: 0,8 m. Zatížení kontaktu pomocného mikrospínače (230 V): 6 (2) A. △p max.: 10 bar. Kv: 17,27 m³/h. Pracovní doba: 50 s (Otáčení o 90°).
SCIP code
92c992d6-4146-476a-8b54-a02961658839
|
|||
| 645264 | G 1" A (ISO 228-1) M |
24 V AC | 36,58 m³/h |
|
Modely 3D
Text výběrového řízení
Dvoucestný kulový zónový ventil se servopohonem pro systémy vytápění a chlazení. S pomocným mikrospínačem.
S pákou pro ruční ovádání. Připojení: G 1" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -10–110 °C. Rozsah okolních teplot: -10–55 °C. Elektrické napájení: 24 V AC. Třída ochrany: IP 65. Délka přívodního kabelu: 0,8 m. Zatížení kontaktu pomocného mikrospínače (230 V): 6 (2) A. △p max.: 10 bar. Kv: 36,58 m³/h. Pracovní doba: 50 s (Otáčení o 90°).
SCIP code
a9eeb3ab-7050-43ef-a8cf-5cea1c64032c
|
|||
| 645274 | G 1 1/4" A (ISO 228-1) M |
24 V AC | 39,50 m³/h |
|
Modely 3D
Text výběrového řízení
Dvoucestný kulový zónový ventil se servopohonem pro systémy vytápění a chlazení. S pomocným mikrospínačem.
S pákou pro ruční ovádání. Připojení: G 1 1/4" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -10–110 °C. Rozsah okolních teplot: -10–55 °C. Elektrické napájení: 24 V AC. Třída ochrany: IP 65. Délka přívodního kabelu: 0,8 m. Zatížení kontaktu pomocného mikrospínače (230 V): 6 (2) A. △p max.: 10 bar. Kv: 39,50 m³/h. Pracovní doba: 50 s (Otáčení o 90°).
SCIP code
0480d701-e313-4eca-9538-999410e7aa86
|
|||
