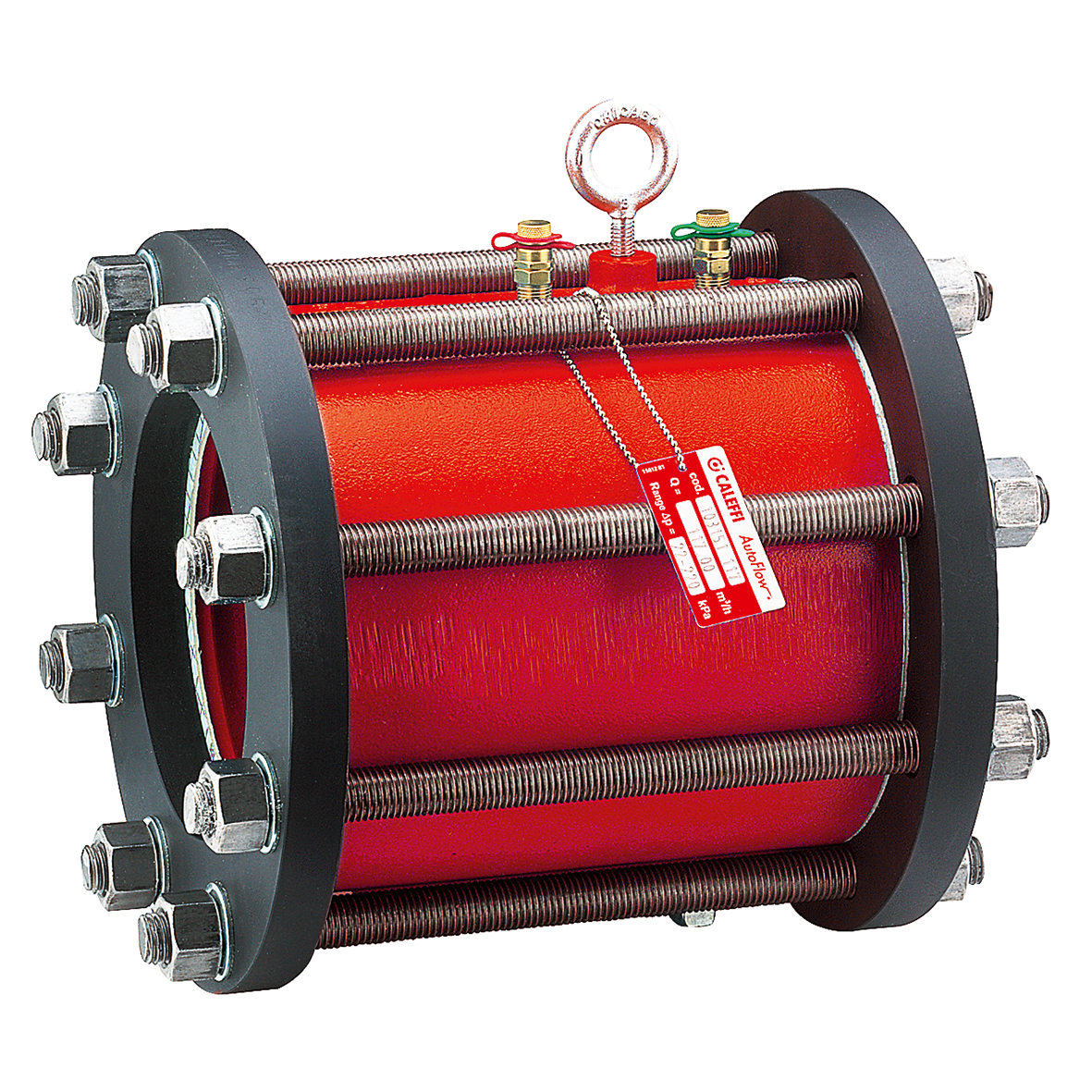

AUTOFLOW, автоматичний регулятор витрати зі сталевим картриджем.
Опис товару
автоматичний регулятор витрати зі сталевим картриджем.
у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску.
Технічні характеристики
Максимальний робочий тиск:
16 bar
Діапазон значень температури теплоносія:
-20–110 °C
Максимальний відсоток гліколю:
50 %
Теплоносій:
вода, водно-гліколеві розчини
Матеріал:
чавун
Note
щоб правильно визначити пристрої AUTOFLOW® і їхні коди, заздалегідь зверніться до служби технічної підтримки компанії Caleffi.
Завантажити
Креслення й специфікації
Код | з’єднання | Примітка | Діапазон значень △p |
---|---|---|---|
103111*** | DN 65 (EN 1092-1) PN 16 |
— | 22–210 kPa |
Діапазон регулювання витрати
9–17 m³/h
|
|||
2D-креслення
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 65 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода. Діапазон значень △p: 22–210 kPa. Діапазон регулювання витрати: 9–17 m³/h. Матеріал: чавун.
|
|||
103113*** | DN 65 (EN 1092-1) PN 16 |
— | 40–390 kPa |
Діапазон регулювання витрати
18–23 m³/h
|
|||
2D-креслення
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 65 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: водно-гліколеві розчини. Діапазон значень △p: 40–390 kPa. Діапазон регулювання витрати: 18–23 m³/h. Матеріал: чавун.
|
|||
103114*** | DN 65 (EN 1092-1) PN 16 |
— | 55–210 kPa |
Діапазон регулювання витрати
25–36 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 65 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода. Діапазон значень △p: 55–210 kPa. Діапазон регулювання витрати: 25–36 m³/h. Матеріал: чавун.
|
|||
103121*** | DN 80 (EN 1092-1) PN 16 |
— | 22–210 kPa |
Діапазон регулювання витрати
9–17 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 80 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: водно-гліколеві розчини. Діапазон значень △p: 22–210 kPa. Діапазон регулювання витрати: 9–17 m³/h. Матеріал: чавун.
|
|||
103123*** | DN 80 (EN 1092-1) PN 16 |
— | 40–390 kPa |
Діапазон регулювання витрати
18–23 m³/h
|
|||
2D-креслення
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 80 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: водно-гліколеві розчини. Діапазон значень △p: 40–390 kPa. Діапазон регулювання витрати: 18–23 m³/h. Матеріал: чавун.
|
|||
103124*** | DN 80 (EN 1092-1) PN 16 |
— | 55–210 kPa |
Діапазон регулювання витрати
25–36 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 80 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 55–210 kPa. Діапазон регулювання витрати: 25–36 m³/h. Матеріал: чавун.
|
|||
103231*** | DN 100 (EN 1092-1) PN 16 |
поставляється із фланцями EN 1092-1 PN 25 | 22–210 kPa |
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 100 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 22–210 kPa. Матеріал: чавун.
|
|||
103233*** | DN 100 (EN 1092-1) PN 16 |
поставляється із фланцями EN 1092-1 PN 25 | 40–390 kPa |
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 100 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 40–390 kPa. Матеріал: чавун.
|
|||
103234*** | DN 100 (EN 1092-1) PN 16 |
поставляється із фланцями EN 1092-1 PN 25 | 55–210 kPa |
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 100 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 55–210 kPa. Матеріал: чавун.
|
|||
103141*** | DN 125 (EN 1092-1) PN 16 |
— | 22–210 kPa |
Діапазон регулювання витрати
18–24 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 125 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 22–210 kPa. Діапазон регулювання витрати: 18–24 m³/h. Матеріал: чавун.
|
|||
103143*** | DN 125 (EN 1092-1) PN 16 |
— | 40–390 kPa |
Діапазон регулювання витрати
23–45 m³/h
|
|||
2D-креслення
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 125 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 40–390 kPa. Діапазон регулювання витрати: 23–45 m³/h. Матеріал: чавун.
|
|||
103144*** | DN 125 (EN 1092-1) PN 16 |
— | 55–210 kPa |
Діапазон регулювання витрати
50–73 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 125 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 55–210 kPa. Діапазон регулювання витрати: 50–73 m³/h. Матеріал: чавун.
|
|||
103151*** | DN 150 (EN 1092-1) PN 16 |
— | 22–210 kPa |
Діапазон регулювання витрати
40–68 m³/h
|
|||
2D-креслення
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 150 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 22–210 kPa. Діапазон регулювання витрати: 40–68 m³/h. Матеріал: чавун.
|
|||
103153*** | DN 150 (EN 1092-1) PN 16 |
— | 40–390 kPa |
Діапазон регулювання витрати
40–91 m³/h
|
|||
2D-креслення
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 150 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: водно-гліколеві розчини, вода. Діапазон значень △p: 40–390 kPa. Діапазон регулювання витрати: 40–91 m³/h. Матеріал: чавун.
|
|||
103154*** | DN 150 (EN 1092-1) PN 16 |
— | 55–210 kPa |
Діапазон регулювання витрати
92–145 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 150 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 55–210 kPa. Діапазон регулювання витрати: 92–145 m³/h. Матеріал: чавун.
|
|||
103161*** | DN 200 (EN 1092-1) PN 16 |
поставляється із фланцями з ANSI 150 | 22–210 kPa |
Діапазон регулювання витрати
80–119 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 200 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 22–210 kPa. Діапазон регулювання витрати: 80–119 m³/h. Матеріал: чавун.
|
|||
103163*** | DN 200 (EN 1092-1) PN 16 |
поставляється із фланцями з ANSI 150 | $$ data missing $$ |
2D-креслення
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 200 (EN 1092-1) PN 16.
|
|||
103164*** | DN 200 (EN 1092-1) PN 16 |
поставляється із фланцями з ANSI 150 | 55–210 kPa |
Діапазон регулювання витрати
160–255 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 200 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 55–210 kPa. Діапазон регулювання витрати: 160–255 m³/h. Матеріал: чавун.
|
|||
103171*** | DN 250 (EN 1092-1) PN 16 |
поставляється із фланцями з ANSI 150 | 22–210 kPa |
Діапазон регулювання витрати
110–187 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 250 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 22–210 kPa. Діапазон регулювання витрати: 110–187 m³/h. Матеріал: чавун.
|
|||
103173*** | DN 250 (EN 1092-1) PN 16 |
поставляється із фланцями з ANSI 150 | 40–390 kPa |
Діапазон регулювання витрати
110–250 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 250 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 40–390 kPa. Діапазон регулювання витрати: 110–250 m³/h. Матеріал: чавун.
|
|||
103174*** | DN 250 (EN 1092-1) PN 16 |
поставляється із фланцями з ANSI 150 | 55–210 kPa |
Діапазон регулювання витрати
251–400 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 250 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 55–210 kPa. Діапазон регулювання витрати: 251–400 m³/h. Матеріал: чавун.
|
|||
103181*** | DN 300 (EN 1092-1) PN 16 |
поставляється із фланцями з ANSI 150 | $$ data missing $$ |
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 300 (EN 1092-1) PN 16.
|
|||
103183*** | DN 300 (EN 1092-1) PN 16 |
поставляється із фланцями з ANSI 150 | $$ data missing $$ |
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 300 (EN 1092-1) PN 16.
|
|||
103184*** | DN 300 (EN 1092-1) PN 16 |
поставляється із фланцями з ANSI 150 | 55–210 kPa |
Діапазон регулювання витрати
342–545 m³/h
|
|||
3D-моделі
Текст пропозиції
автоматичний регулятор витрати зі сталевим картриджем. у комплекті з фланцями EN 1092-1 PN 16, штоками, ущільнювачами й швидкороз’ємними патрубками для перевірки тиску. з’єднання: DN 300 (EN 1092-1) PN 16. Максимальний робочий тиск: 16 bar. Діапазон значень температури теплоносія: -20–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон значень △p: 55–210 kPa. Діапазон регулювання витрати: 342–545 m³/h. Матеріал: чавун.
|
