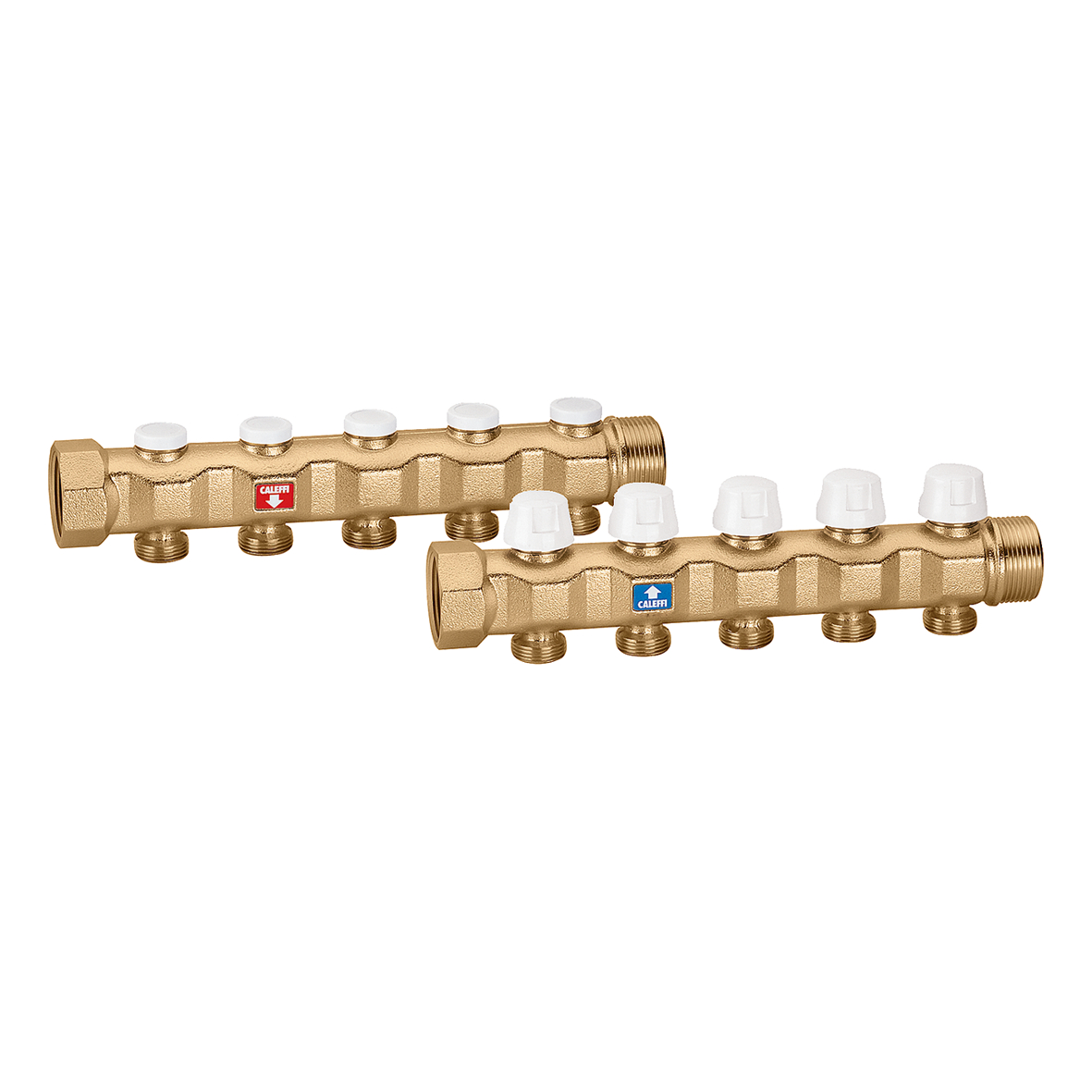

Dağıtım kolektör çifti.
Ürün Tanımı
Dağıtım kolektör çifti.
Debi ön ayarı için kesme ve dönüş vanaları bulunmaktadır.
Teknik veriler
Maksimum çalışma basıncı:
10 bar
Ortam sıcaklığı:
5–100 °C
Çıkış merkezi mesafesi:
50 mm
Çizimler ve teknik özellikler
| Parça numarası | Bağlantılar 1 | Bağlantılar 2 | Çıkış bağlantısı |
|---|---|---|---|
| 663735 | G 1 1/4" (ISO 228-1) D |
G 1 1/4" A (ISO 228-1) E |
G 3/4" A (ISO 228-1) E 3 çıkışlı |
|
Kullanım
6637C5, 6637C5 IS
|
|||
|
3B modeller
Açıklama metni
Dağıtım kolektör çifti. Debi ön ayarı için kesme ve dönüş vanaları bulunmaktadır. Bağlantılar 1: G 1 1/4" (ISO 228-1) D. Bağlantılar 2: G 1 1/4" A (ISO 228-1) E. Çıkış bağlantısı: G 3/4" A (ISO 228-1) E, 3 çıkışlı, caleffi bağlantısı için rakor. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: 5–100 °C. Çıkış merkezi mesafesi: 50 mm.
SCIP code
9a2f3229-2fda-4008-8194-e805f6f7130b
|
|||
| 663745 | G 1 1/4" (ISO 228-1) D |
G 1 1/4" A (ISO 228-1) E |
G 3/4" A (ISO 228-1) E 4 çıkışlı |
|
Kullanım
6637D5, 6637I5, 6637D5 IS, 6637I5 IS
|
|||
|
3B modeller
Açıklama metni
Dağıtım kolektör çifti. Debi ön ayarı için kesme ve dönüş vanaları bulunmaktadır. Bağlantılar 1: G 1 1/4" (ISO 228-1) D. Bağlantılar 2: G 1 1/4" A (ISO 228-1) E. Çıkış bağlantısı: G 3/4" A (ISO 228-1) E, 4 çıkışlı, caleffi bağlantısı için rakor. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: 5–100 °C. Çıkış merkezi mesafesi: 50 mm.
SCIP code
0e2351af-00c9-47ac-98e0-fe62f1af1013
|
|||
| 663755 | G 1 1/4" (ISO 228-1) D |
G 1 1/4" A (ISO 228-1) E |
G 3/4" A (ISO 228-1) E 5 çıkışlı |
|
Kullanım
6637E5, 6637I5, 6637L5, 6637M5, 6637N5, 6637O5, 6637E5 IS, 6637I5 IS, 6637L5 IS, 6637M5 IS, 6637N5 IS, 6637O5 IS
|
|||
|
3B modeller
Açıklama metni
Dağıtım kolektör çifti. Debi ön ayarı için kesme ve dönüş vanaları bulunmaktadır. Bağlantılar 1: G 1 1/4" (ISO 228-1) D. Bağlantılar 2: G 1 1/4" A (ISO 228-1) E. Çıkış bağlantısı: G 3/4" A (ISO 228-1) E, 5 çıkışlı, caleffi bağlantısı için rakor. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: 5–100 °C. Çıkış merkezi mesafesi: 50 mm.
SCIP code
b2dedcf4-c2a1-41ea-8cef-3d21c0024ea6
|
|||
| 663765 | G 1 1/4" (ISO 228-1) D |
G 1 1/4" A (ISO 228-1) E |
G 3/4" A (ISO 228-1) E 6 çıkışlı |
|
Kullanım
6637F5, 6637M5, 6637F5 IS, 6637M5 IS
|
|||
|
3B modeller
Açıklama metni
Dağıtım kolektör çifti. Debi ön ayarı için kesme ve dönüş vanaları bulunmaktadır. Bağlantılar 1: G 1 1/4" (ISO 228-1) D. Bağlantılar 2: G 1 1/4" A (ISO 228-1) E. Çıkış bağlantısı: G 3/4" A (ISO 228-1) E, 6 çıkışlı, caleffi bağlantısı için rakor. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: 5–100 °C. Çıkış merkezi mesafesi: 50 mm.
SCIP code
3c8d2b49-b94f-4524-b50f-c0f734f19cc7
|
|||
| 663775 | G 1 1/4" (ISO 228-1) D |
G 1 1/4" A (ISO 228-1) E |
G 3/4" A (ISO 228-1) E 7 çıkışlı |
|
Kullanım
6637G5, 6637N5, 6637G5 IS, 6637N5 IS
|
|||
|
3B modeller
Açıklama metni
Dağıtım kolektör çifti. Debi ön ayarı için kesme ve dönüş vanaları bulunmaktadır. Bağlantılar 1: G 1 1/4" (ISO 228-1) D. Bağlantılar 2: G 1 1/4" A (ISO 228-1) E. Çıkış bağlantısı: G 3/4" A (ISO 228-1) E, 7 çıkışlı, caleffi bağlantısı için rakor. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: 5–100 °C. Çıkış merkezi mesafesi: 50 mm.
SCIP code
ab1cc65d-da49-418c-bf9d-998308211ba3
|
|||
| 663785 | G 1 1/4" (ISO 228-1) D |
G 1 1/4" A (ISO 228-1) E |
G 3/4" A (ISO 228-1) E 8 çıkışlı |
|
Kullanım
6637H5, 6637O5, 6637H5 IS, 6637O5 IS
|
|||
|
3B modeller
Açıklama metni
Dağıtım kolektör çifti. Debi ön ayarı için kesme ve dönüş vanaları bulunmaktadır. Bağlantılar 1: G 1 1/4" (ISO 228-1) D. Bağlantılar 2: G 1 1/4" A (ISO 228-1) E. Çıkış bağlantısı: G 3/4" A (ISO 228-1) E, 8 çıkışlı, caleffi bağlantısı için rakor. Maksimum çalışma basıncı: 10 bar. Ortam sıcaklığı: 5–100 °C. Çıkış merkezi mesafesi: 50 mm.
SCIP code
767ca54f-b96a-4fba-8f5f-94609318e83e
|
|||
