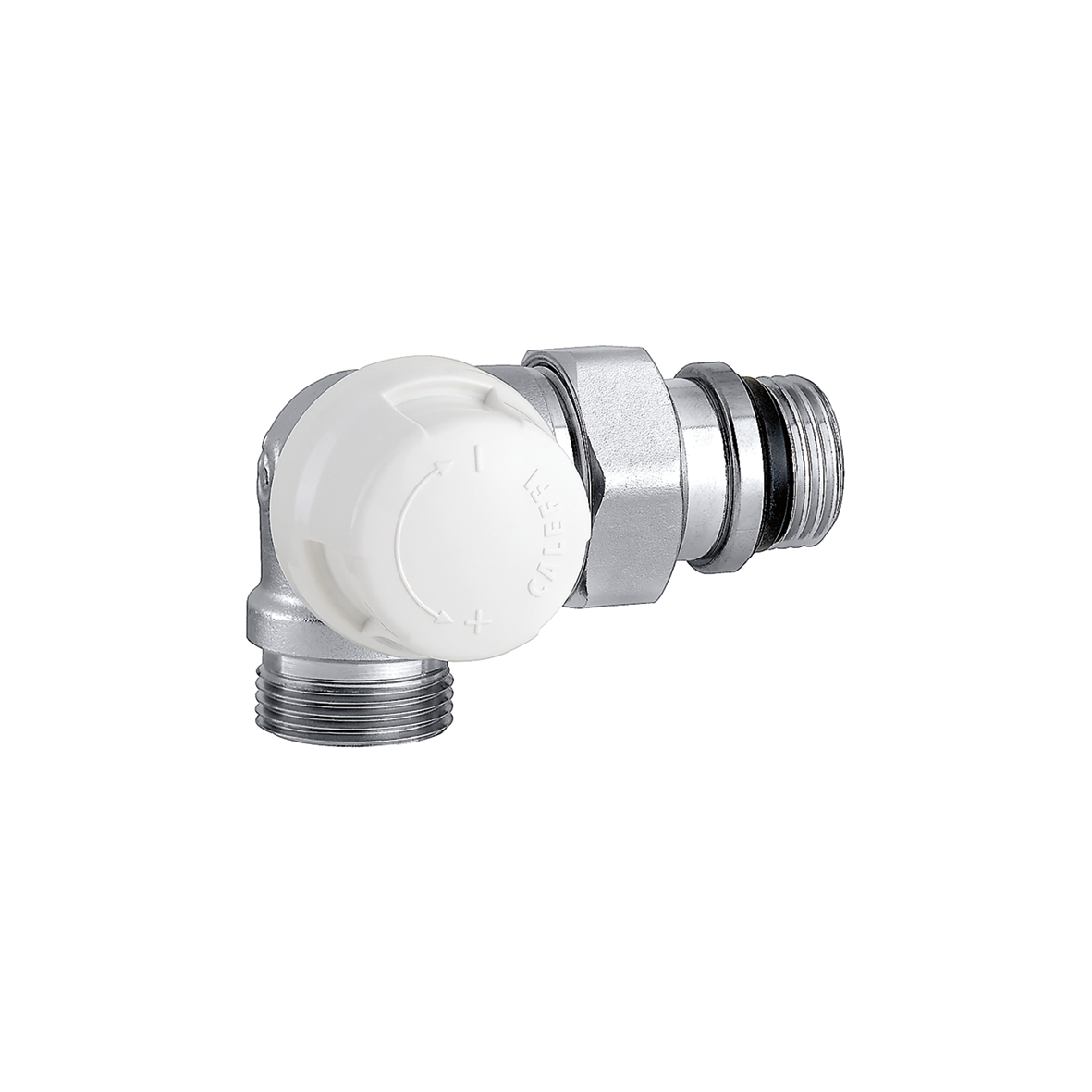

Tro-osni radijatorski navijak, leva verzija.
Opis proizvoda
Tro-osni radijatorski navijak, leva verzija.
Za bakarne, jednoslojne i višeslojne plastične cevi.
Tehnički podaci
Maksimalni radni pritisak:
10 bar
Srednji raspon temperature:
5–100 °C
Površina:
hrom
Materijal:
mesing
Preuzimanje
pdf
Crteži i specifikacije
| Broj dela | Priključak za radijator | Priključak cevi | Kvs |
|---|---|---|---|
| 226362 | G 3/4" A (ISO 228-1) M krajnji odvod |
23 p. 1,5 dovod |
1,35 m³/h |
|
3D modeli
Tekst tendera
Tro-osni radijatorski navijak, leva verzija. Za bakarne, jednoslojne i višeslojne plastične cevi. Priključak za radijator: G 3/4" A (ISO 228-1) M, krajnji odvod. Priključak cevi: 23 p. 1,5, dovod, Priključak za spojnice Caleffi. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: 5–100 °C. Površina: hrom. Kvs: 1,35 m³/h. Materijal: mesing.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 226462 | G 1/2" A (ISO 228-1) M krajnji odvod, levi ugaoni priključak |
23 p. 1,5 dovod, levi ugaoni priključak |
1,40 m³/h |
|
3D modeli
Tekst tendera
Tro-osni radijatorski navijak, leva verzija. Za bakarne, jednoslojne i višeslojne plastične cevi. Priključak za radijator: G 1/2" A (ISO 228-1) M, krajnji odvod, levi ugaoni priključak. Priključak cevi: 23 p. 1,5, dovod, levi ugaoni priključak, Priključak za spojnice Caleffi. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: 5–100 °C. Površina: hrom. Kvs: 1,40 m³/h. Materijal: mesing.
SCIP code
6d299e14-efcf-4345-b6c1-4d24dad422f1
|
|||
