Serija 359

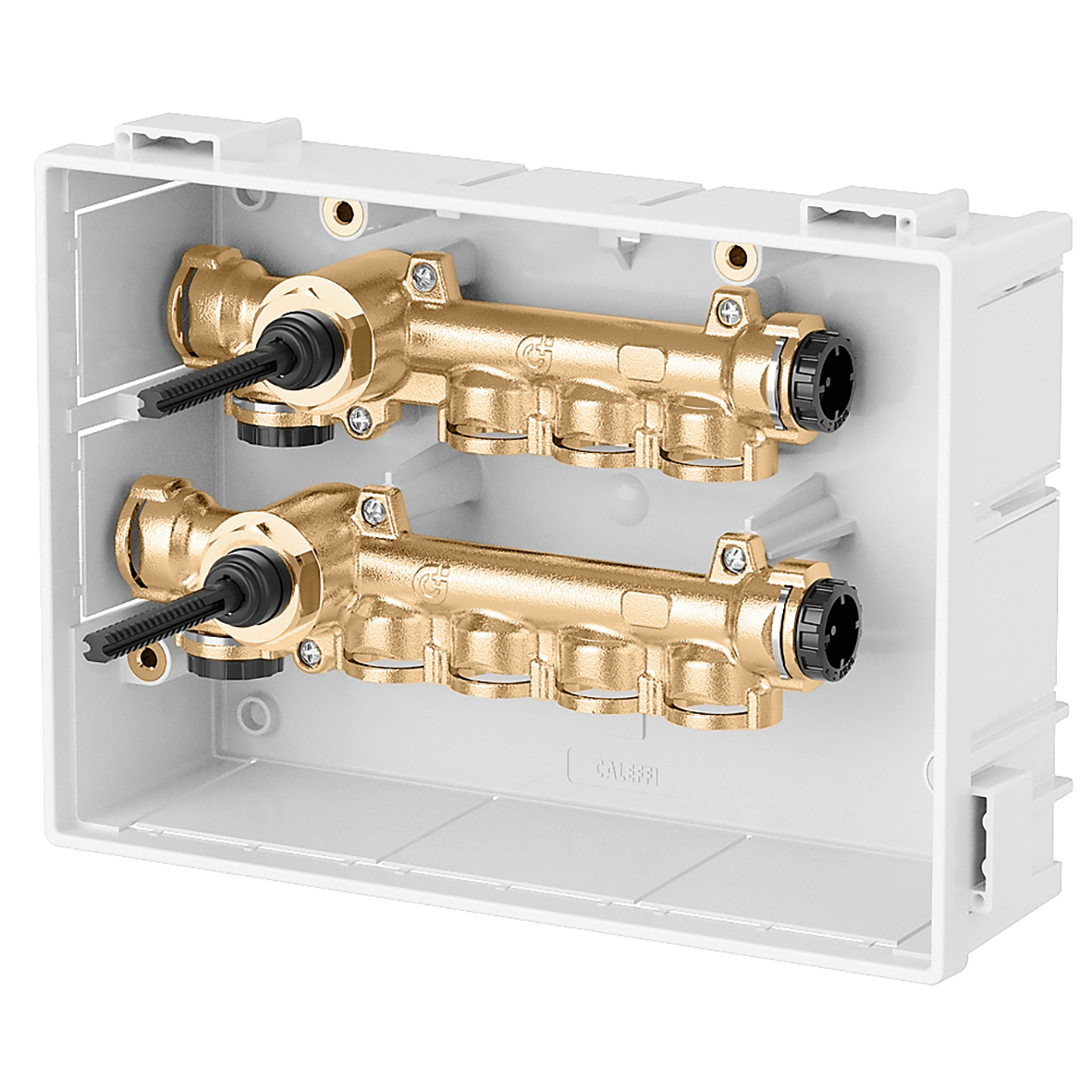

Predmontirani razdelnik sa glavnim zaustavnim ventilima za distribuciju sanitarne vode sa ormarićem.

Idi na
Pokaži u 3D
Preuzmi u visokoj rezoluciji

Opis proizvoda

Predmontirani razdelnik sa glavnim zaustavnim ventilima za distribuciju sanitarne vode sa ormarićem.
Sastoji se od:
- par razdelnika;
- ormarić za razdelnike (270 x 190 x 80 mm) u kompletu sa nosačima razdelnika i fiksirajućih elemenata;
- poklopac;
- 4 čepa sa fiksirajućim elementima.PATENT PENDING

Tehnički podaci

Maksimalni radni pritisak: 10 bar
Srednji raspon temperature: 5–90 °C
Međuosno rastojanje izlaza: 32 mm
Materijal: mesing

Note

Telo od mesinga koji sprečava ispuštanje cinka CR, "LOW LEAD" dostupno na zahtev sa nastavkom koda: 001.

Certifikati

PZH

Crteži i specifikacije

Broj dela Odvodni priključak za toplu vodu Odvodni priključak za hladnu vodu
2D crteži
Preuzimanje
Preuzimanje
3D modeli
Preuzimanje
Preuzimanje
Tekst tendera
Predmontirani razdelnik sa glavnim zaustavnim ventilima za distribuciju sanitarne vode sa ormarićem. Sastoji se od: - par razdelnika;  - ormarić za razdelnike (270 x 190 x 80 mm) u kompletu sa nosačima razdelnika i fiksirajućih elemenata;  - poklopac;  - 4 čepa sa fiksirajućim elementima. Odvodni priključak za toplu vodu: 3 odvoda, priključak fiksirajućeg elementa. Odvodni priključak za hladnu vodu: 4 odvoda, priključak fiksirajućeg elementa. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: 5–90 °C. Međuosno rastojanje izlaza: 32 mm. Materijal: mesing.
SCIP code
bbff2f5a-0db0-458d-aefd-21b6b54d4743
