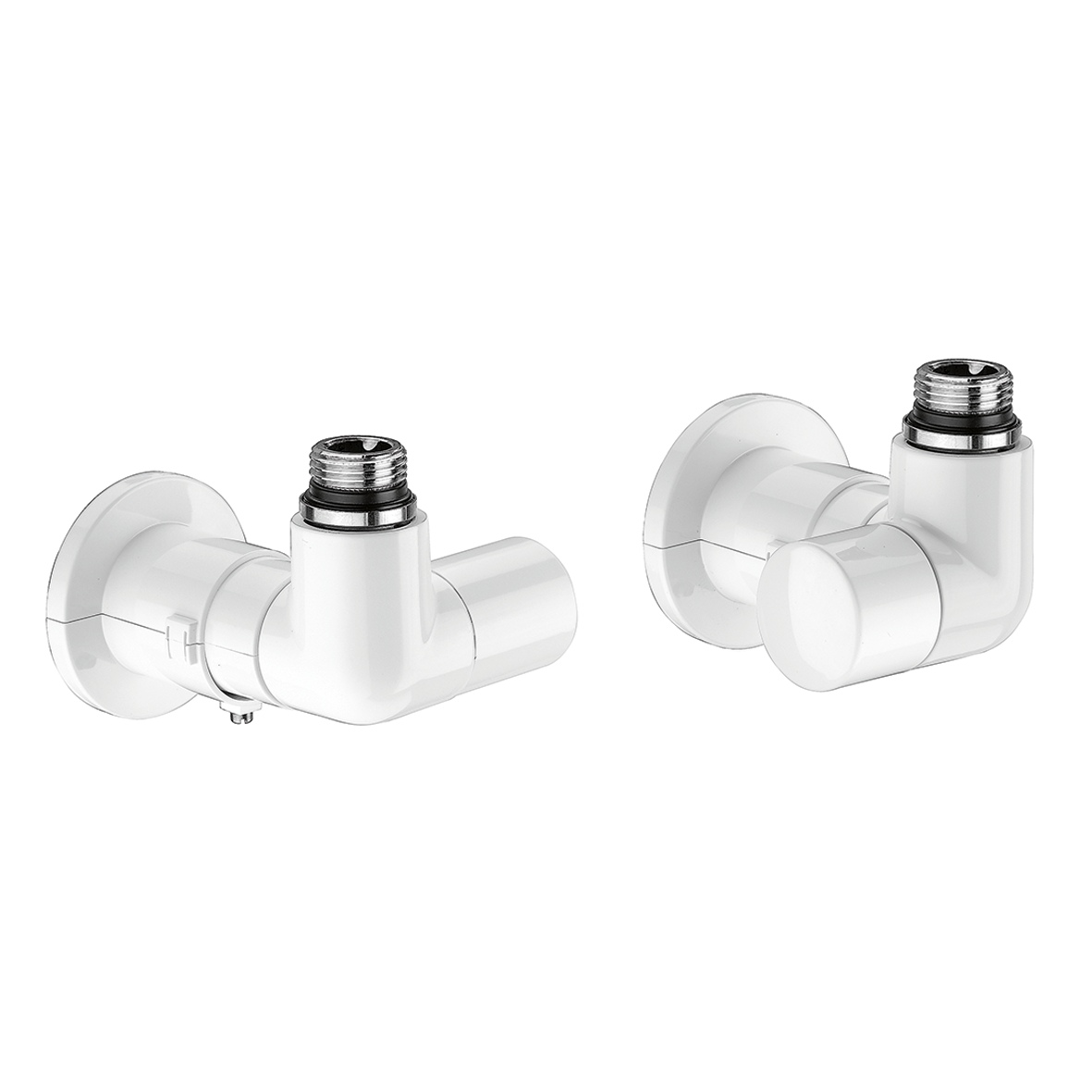

Válvulas termostatizáveis e detentores HIGH-STYLE para toalheiros.
Descrição do Produto
Válvulas termostatizáveis e detentores HIGH-STYLE para toalheiros.
Conjunto constituído por:
- válvula termostatizável, ligações em esquadria, predisposta para comandos termostáticos e eletrónicos;
- detentor, ligações em esquadria;
- duas placas de acabamento para tubo/parede e chave Allen.
Acoplável a adaptadores série 437, 447,681 e 679.
Dados técnicos
Pressão máxima de funcionamento:
10 bar
Campo de temperatura do fluido:
5–100 °C
Acabamento:
branca
Material:
latão
Transferir
pdf
Desenhos e especificações
| Código artigo | Ligação radiador | Ligação tubagem | Kv válvula |
|---|---|---|---|
| 400401 | G 1/2" A (ISO 228-1) M saída |
23 p. 1,5 esquerdo |
1,27 m³/h |
|
Kv detentor (t.a.)
1,37 m³/h
|
|||
|
Modelos 3D
Texto de proposta
Válvulas termostatizáveis e detentores HIGH-STYLE para toalheiros. Conjunto constituído por:
- válvula termostatizável, ligações em esquadria, predisposta para comandos termostáticos e eletrónicos;
- detentor, ligações em esquadria;
- duas placas de acabamento para tubo/parede e chave Allen.
Acoplável a adaptadores série 437, 447,681 e 679. Ligação radiador: G 1/2" A (ISO 228-1) M, saída. Ligação tubagem: 23 p. 1,5, esquerdo, Ligação para adaptadores Caleffi. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: 5–100 °C. Acabamento: branca. Kv válvula: 1,27 m³/h. Kv detentor (t.a.): 1,37 m³/h. Material: latão.
SCIP code
85d6f410-fe73-4e36-ad55-9502aeda8d79
|
|||
