Série 5020

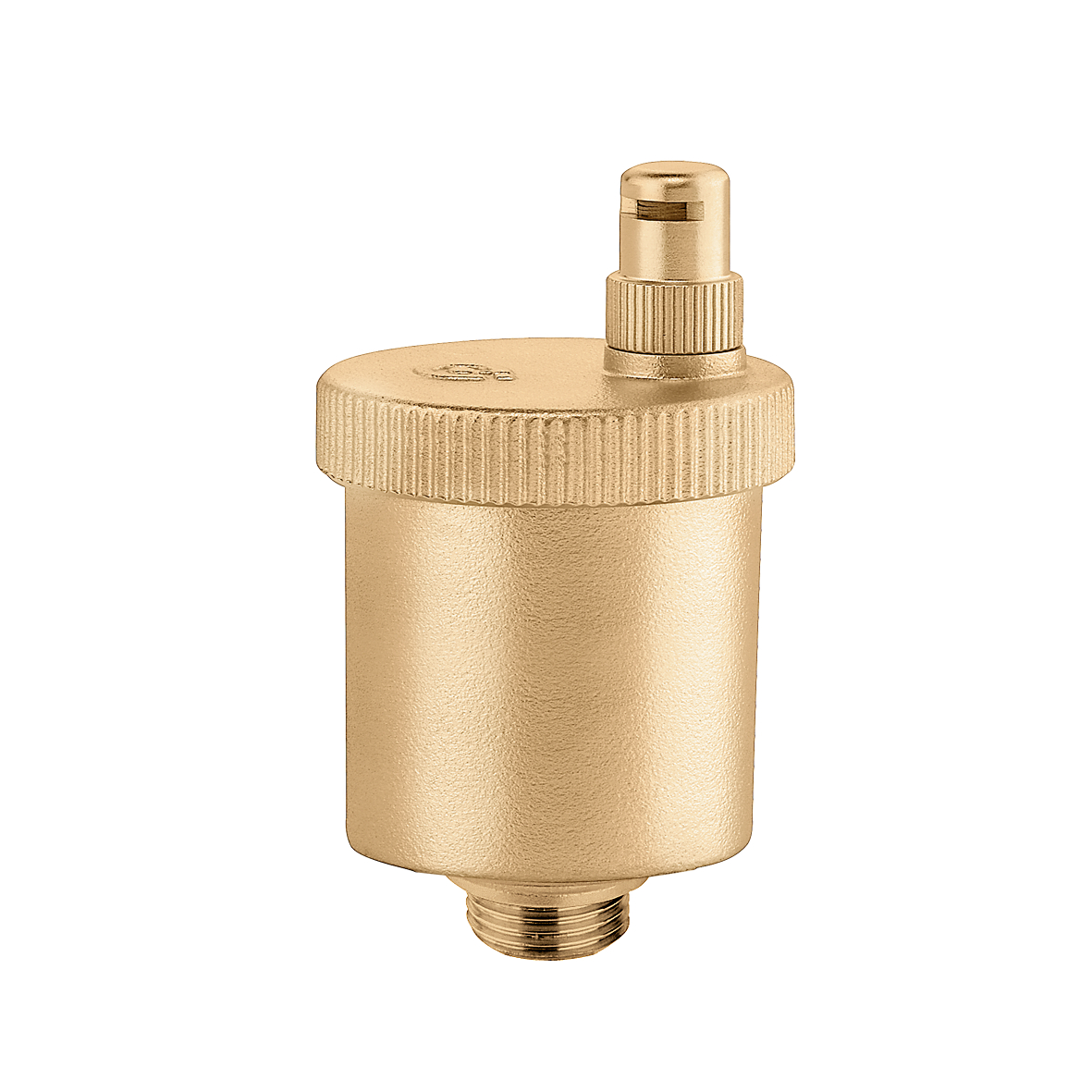

Purgador de ar com tampa higroscópica.

Transferir em alta resolução

Descrição do Produto

Purgador de ar com tampa higroscópica.
Para grupos de topo de coletores 668...S1.

Dados técnicos

Material: latão

Campo de temperatura do fluido: 0–110 °C

Pressão máxima descarga ar: 2,5 bar

Pressão máxima de funcionamento: 10 bar

Transferir

Desenhos e especificações

Código artigo	Ligação	Actions
502043	G 1/2" A (ISO 228-1) M
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/502043%20%28dwg%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/502043%20%28dxf%29.dxf pdf Transferir este ficheiro Modelos 3D igs Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/502043%20%28igs%29.igs stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/502043%20%28stp%29.stp Texto de proposta CALEFFI, 502043. Purgador de ar com tampa higroscópica. Para grupos de topo de coletores 668...S1. Ligação: G 1/2" A (ISO 228-1) M. Pressão máxima de funcionamento: 10 bar. Pressão máxima descarga ar: 2,5 bar. Campo de temperatura do fluido: 0–110 °C. Material: latão. SCIP code d0992322-de2d-419c-858f-ab2400ddf9a7
