Série 132

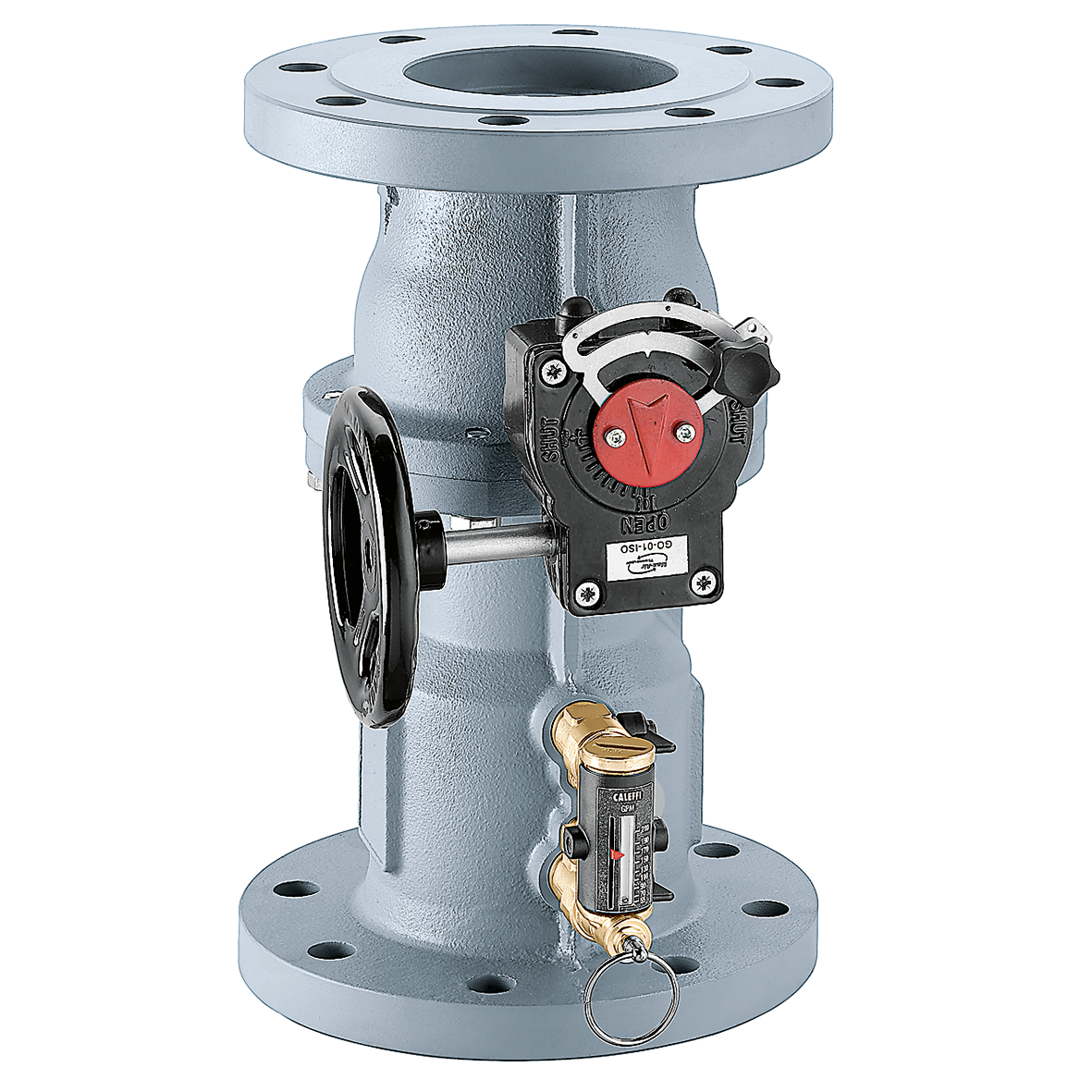

Válvula de balanceamento com medidor de fluxo.

Ir para
Baixar em alta resolução

Descrição do produto

Válvula de balanceamento com medidor de fluxo.

PATENT

Dados técnicos

Pressão máxima de operação: 10 bar
Range temperatura do meio: -10–110 °C
Percentagem máx. de glicol: 50 %
Meio: água, soluções com glicol
Material: ferro fundido

Desenhos e especificações

Código artigo Conexão Faixa de trabalho de vazão
Modelos 3D
Baixar
Baixar
Texto para caderno de encargos
Válvula de balanceamento com medidor de fluxo. Conexão: DN 65 (EN 1092-1) PN 16. Pressão máxima de operação: 10 bar. Range temperatura do meio: -10–110 °C. Percentagem máx. de glicol: 50 %. Meio: água, soluções com glicol. Faixa de trabalho de vazão: 6–24 m³/h. Material: ferro fundido.
Modelos 3D
Baixar
Baixar
Texto para caderno de encargos
Válvula de balanceamento com medidor de fluxo. Conexão: DN 80 (EN 1092-1) PN 16. Pressão máxima de operação: 10 bar. Range temperatura do meio: -10–110 °C. Percentagem máx. de glicol: 50 %. Meio: água, soluções com glicol. Faixa de trabalho de vazão: 8–32 m³/h. Material: ferro fundido.
Modelos 3D
Baixar
Baixar
Texto para caderno de encargos
Válvula de balanceamento com medidor de fluxo. Conexão: DN 100 (EN 1092-1) PN 16. Pressão máxima de operação: 10 bar. Range temperatura do meio: -10–110 °C. Percentagem máx. de glicol: 50 %. Meio: água, soluções com glicol. Faixa de trabalho de vazão: 12–48 m³/h.
