Série SATK15

Suspensão de parede mecânica HIU.

Ir para
Baixar em alta resolução

Descrição do produto

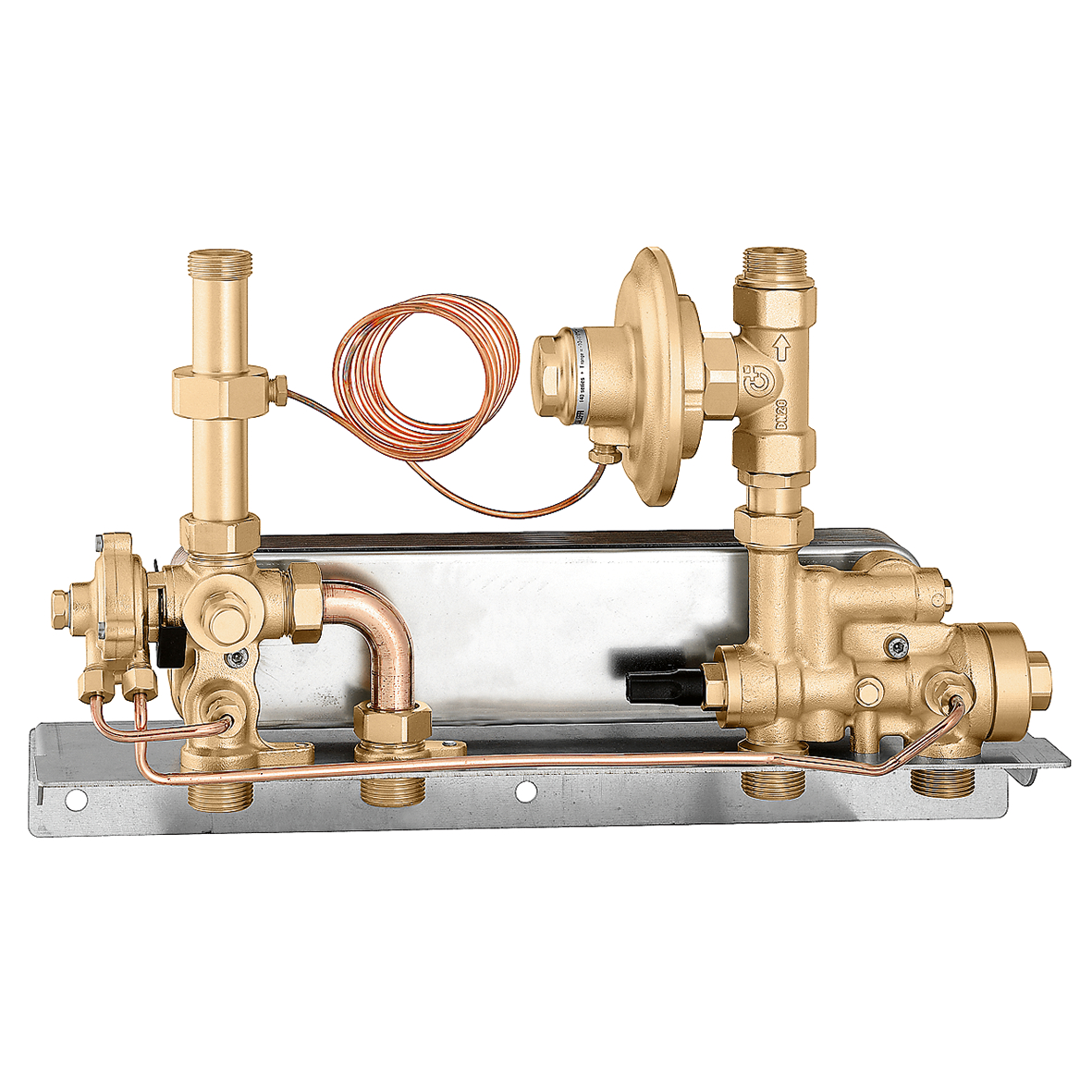

Suspensão de parede mecânica HIU.

Dados técnicos

Pressão máxima de operação: 10 bar
Temperatura massima di esercizio: 85 °C
Profundidade: 130 mm
Altura: 250 mm
Largura: 420 mm
△p máx.: 2 bar
△p máx. - Notas: Circuito primário

Certificações

PZH

Desenhos e especificações

Código artigo Utilização Capacidade nominal do trocador de calor Produção máxima instantânea de AQS
Modelos 3D
Texto para caderno de encargos
Suspensão de parede mecânica HIU. Pressão máxima de operação: 10 bar. Temperatura massima di esercizio: 85 °C. Capacidade nominal do trocador de calor: 40 kW. Profundidade: 130 mm. Altura: 250 mm. Largura: 420 mm. Produção máxima instantânea de AQS: 18 l/min. △p máx.: 2 bar (Circuito primário).
