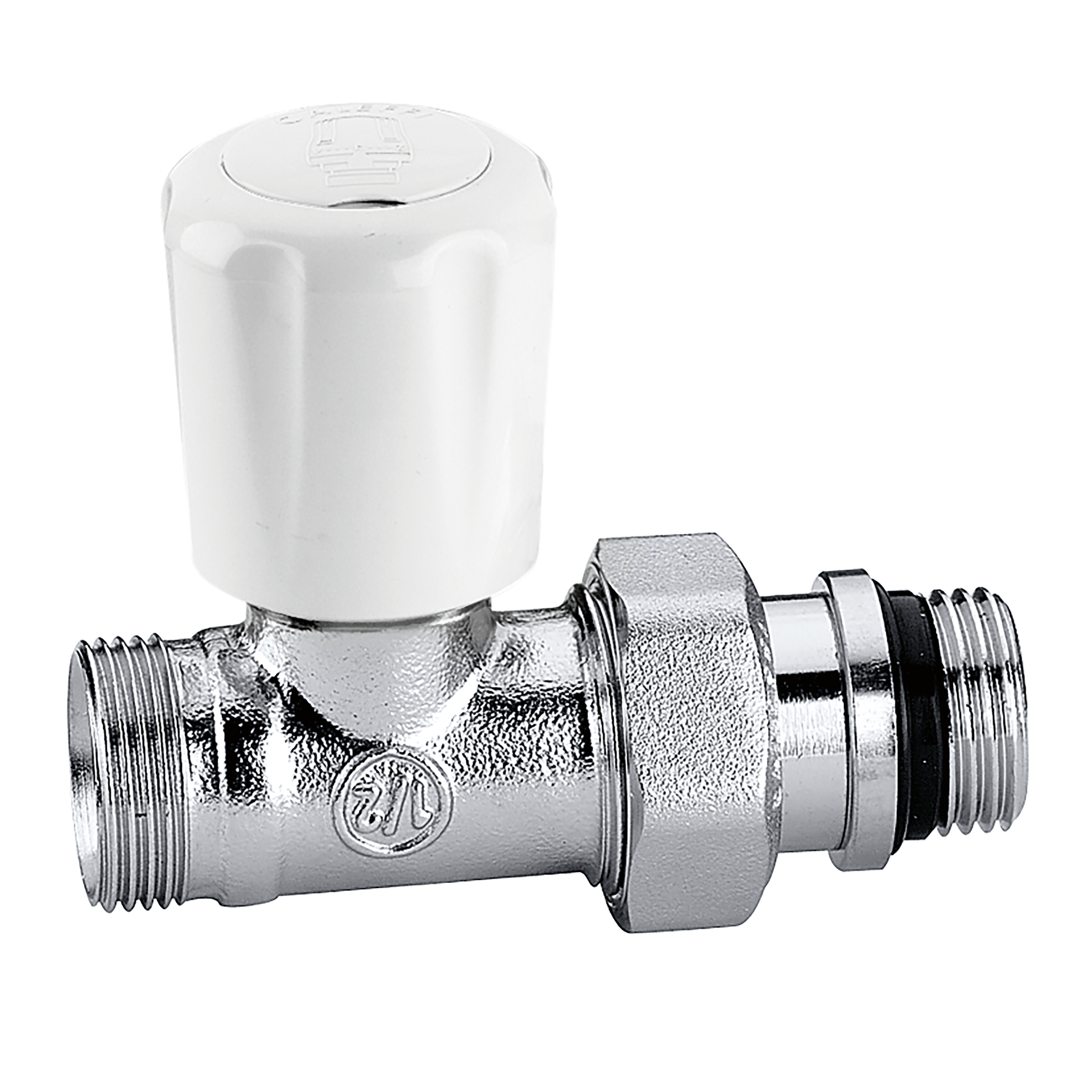

Thermostatiseerbaar radiatorventiel voor thermostatische, elektrothermische en elektronische radiatorkoppen. Met voorinstelling. Rechte uitvoering.
Productbeschrijving
Thermostatiseerbaar radiatorventiel voor thermostatische, elektrothermische en elektronische radiatorkoppen. Met voorinstelling. Rechte uitvoering.
Voor koper- en kunststofbuis (enkel- en meerlagig).
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Gemiddelde temperatuurbereik:
5–100 °C
Afwerking:
verchroomd
Materiaal:
messing
Note
Voor leidingen van gegloeid koper, ruwe koper, messing, zacht staal en roestvrij staal.
pdf
Tekeningen en specificaties
| Onderdeel nummer | Radiatoraansluiting | Leidingaansluiting | |
|---|---|---|---|
| 426302 | G 3/8" A (ISO 228-1) M rechte aansluiting |
23 p. 1,5 rechte aansluiting |
|
|
3D-modellen
Aanbestedingstekst
Thermostatiseerbaar radiatorventiel voor thermostatische, elektrothermische en elektronische radiatorkoppen. Met voorinstelling. Rechte uitvoering. Voor koper- en kunststofbuis (enkel- en meerlagig). Radiatoraansluiting: G 3/8" A (ISO 228-1) M, rechte aansluiting. Leidingaansluiting: 23 p. 1,5, rechte aansluiting, Aansluiting voor Caleffi fittingen. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Afwerking: verchroomd. Materiaal: messing.
SCIP code
9eca2263-f8af-4384-b210-ec2b1ea8a399
|
|||
| 426402 | G 1/2" A (ISO 228-1) M ingang, rechte aansluiting |
23 p. 1,5 einduitgang, rechte aansluiting |
|
|
3D-modellen
Aanbestedingstekst
Thermostatiseerbaar radiatorventiel voor thermostatische, elektrothermische en elektronische radiatorkoppen. Met voorinstelling. Rechte uitvoering. Voor koper- en kunststofbuis (enkel- en meerlagig). Radiatoraansluiting: G 1/2" A (ISO 228-1) M, ingang, rechte aansluiting. Leidingaansluiting: 23 p. 1,5, einduitgang, rechte aansluiting, Aansluiting voor Caleffi fittingen. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Afwerking: verchroomd. Materiaal: messing.
SCIP code
3ac0910a-bf75-4999-b7b8-466ac28bc954
|
|||
