Serie 282

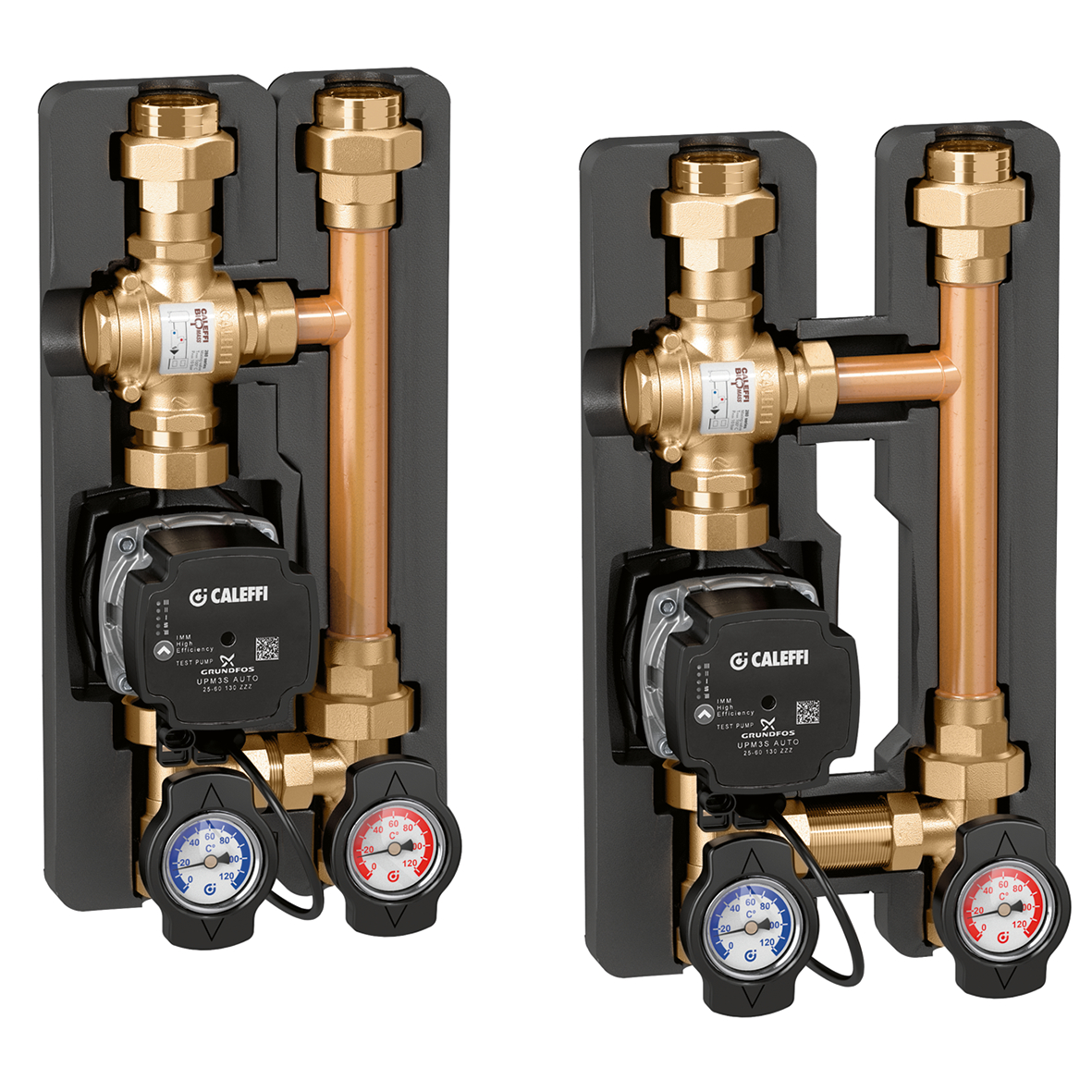

Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof.

Ga naar
Downloaden in hoge resolutie

Productbeschrijving

Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof.
Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr.
HE-pompen: UPM3S Auto 25-60, UPML 25-105.
Met isolatie.

Technische gegevens

Maximale bedrijfsdruk: 10 bar
Gemiddelde temperatuurbereik: 5–100 °C
Maximaal percentage glycol: 50 %
Medium: glycoloplossingen, water
Schaal thermometer: 0–120 °C

Note

De keuze van de unit wordt gemaakt op basis van de beschikbare opvoerhoogte, functie van de DN, en niet alleen op basis van de schroefdraadaansluitingen. Als het drukverlies van de installatie bekend is, controleert u de beschikbare opvoerhoogte van de pomp van de unit.

Certificeringen

CE

Tekeningen en specificaties

Onderdeel nummer Aansluiting systeemzijde Nota Instelling
Hartafstand
90 mm
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 45 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Hartafstand
90 mm
Buiten hartafstand
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 55 °C. Hartafstand: 90 mm. Buiten hartafstand: . Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Hartafstand
90 mm
Buiten hartafstand
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 60 °C. Hartafstand: 90 mm. Buiten hartafstand: . Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Hartafstand
90 mm
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 70 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Hartafstand
90 mm
Type pomp
UPML 25-105
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 45 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPML 25-105.
Hartafstand
90 mm
Type pomp
UPML 25-105
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 55 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Schaal thermometer: 0–120 °C. Type pomp: UPML 25-105.
Hartafstand
90 mm
Type pomp
UPML 25-105
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 60 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPML 25-105.
Hartafstand
90 mm
Type pomp
UPML 25-105
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 70 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPML 25-105.
Hartafstand
125 mm
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 45 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Hartafstand
125 mm
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 55 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Hartafstand
125 mm
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 60 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Hartafstand
125 mm
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 70 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Hartafstand
125 mm
Type pomp
UPML 25-105
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 45 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPML 25-105.
Hartafstand
125 mm
Type pomp
UPML 25-105
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 55 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPML 25-105.
Hartafstand
125 mm
Type pomp
UPML 25-105
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 60 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPML 25-105.
Hartafstand
125 mm
Type pomp
UPML 25-105
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F, koppeling. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 70 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPML 25-105.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 45 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 55 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 60 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 70 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 45 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 55 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 60 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 70 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 45 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 55 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 60 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 70 °C. Hartafstand: 90 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 45 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 55 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 60 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
Type pomp
UPM3S Auto L 25-60
3D-modellen
Aanbestedingstekst
Pompgroep met anti-condensatieklep, met thermostatische controle van de retourtemperatuur naar ketels op vaste brandstof. Met isolatie. Temperatuur volledige sluiting by-pass: Tmin = Tset +10 °C = Tr. HE-pompen: UPM3S Auto 25-60, UPML 25-105. aansluiting systeemzijde: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Instelling: 70 °C. Hartafstand: 125 mm. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water. Schaal thermometer: 0–120 °C. Type pomp: UPM3S Auto L 25-60.
