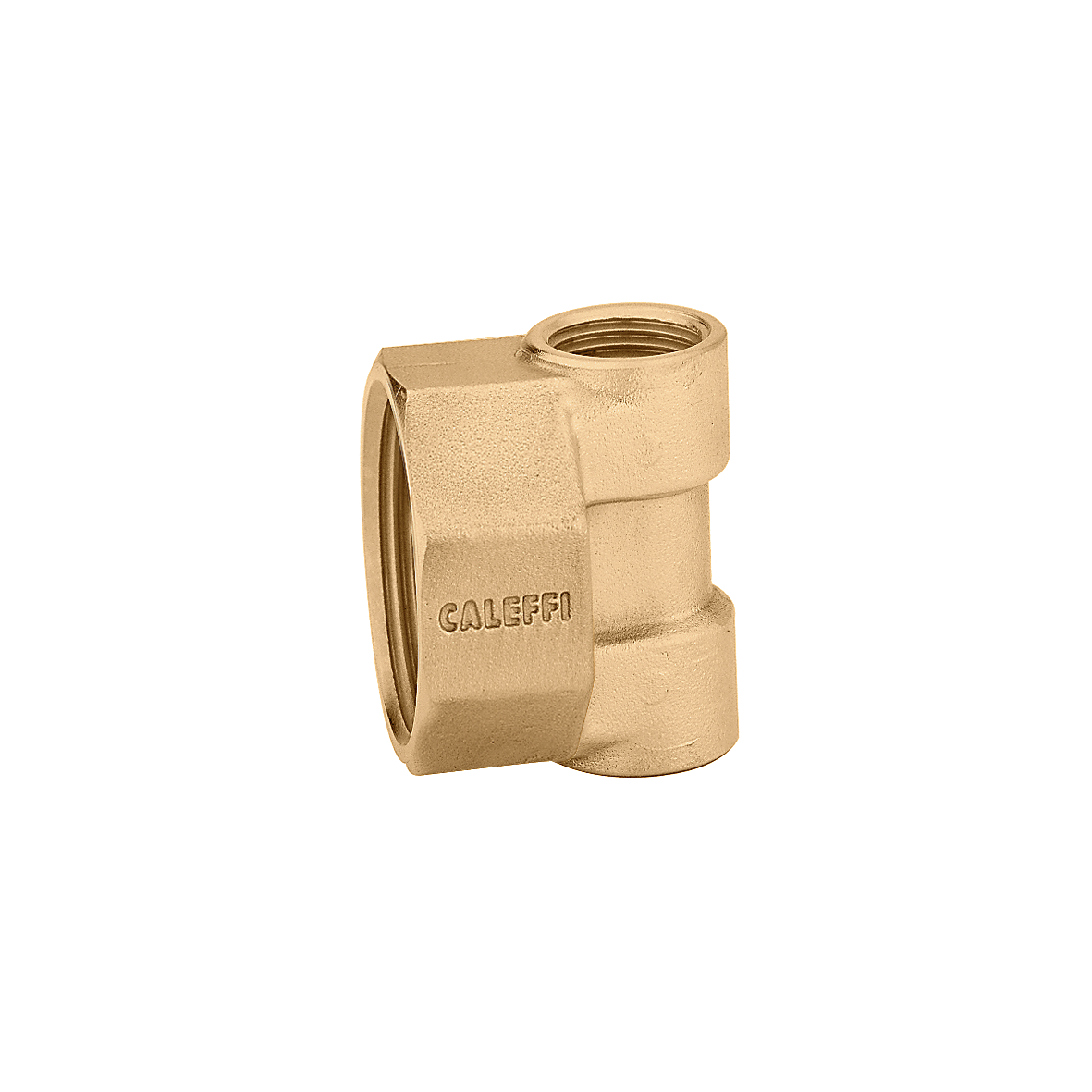

Serie 5994

Eindstop met dubbele aftakking

Ga naar
Downloaden in hoge resolutie

Productbeschrijving

Eindstop met dubbele aftakking
Voor verdelers serie 349, 350, 592, 650 en 663.

Note

Voor verdelers serie 349, 350, 592, 650 en 663.

Tekeningen en specificaties

Onderdeel nummer Aansluiting Aansluiting Aansluiting
3D-modellen
Aanbestedingstekst
Eindstop met dubbele aftakking Voor verdelers serie 349, 350, 592, 650 en 663. Aansluiting: G 3/4" (ISO 228-1) F, ingang. Aansluiting: G 1/2" (ISO 228-1) F, einduitgang, dubbele radiale aansluiting. Aansluiting: G 3/8" (ISO 228-1) F, dubbele radiale aansluiting.
3D-modellen
Aanbestedingstekst
Eindstop met dubbele aftakking Voor verdelers serie 349, 350, 592, 650 en 663. Aansluiting: G 3/4" (ISO 228-1) F, ingang. Aansluiting: G 1/2" (ISO 228-1) F, einduitgang, dubbele radiale aansluiting. Aansluiting: G 1/2" (ISO 228-1) F, dubbele radiale aansluiting.
3D-modellen
Aanbestedingstekst
Eindstop met dubbele aftakking Voor verdelers serie 349, 350, 592, 650 en 663. Aansluiting: G 1" (ISO 228-1) F, ingang. Aansluiting: G 1/2" (ISO 228-1) F, einduitgang, dubbele radiale aansluiting. Aansluiting: G 3/8" (ISO 228-1) F, dubbele radiale aansluiting.
3D-modellen
Aanbestedingstekst
Eindstop met dubbele aftakking Voor verdelers serie 349, 350, 592, 650 en 663. Aansluiting: G 1" (ISO 228-1) F, ingang. Aansluiting: G 1/2" (ISO 228-1) F, einduitgang, dubbele radiale aansluiting. Aansluiting: G 1/2" (ISO 228-1) F, dubbele radiale aansluiting.
3D-modellen
Aanbestedingstekst
Eindstop met dubbele aftakking Voor verdelers serie 349, 350, 592, 650 en 663. Aansluiting: G 1 1/4" (ISO 228-1) F, ingang. Aansluiting: G 1/2" (ISO 228-1) F, einduitgang, dubbele radiale aansluiting. Aansluiting: G 3/8" (ISO 228-1) F, dubbele radiale aansluiting.
3D-modellen
Aanbestedingstekst
Eindstop met dubbele aftakking Voor verdelers serie 349, 350, 592, 650 en 663. Aansluiting: G 1 1/4" (ISO 228-1) F, ingang. Aansluiting: G 1/2" (ISO 228-1) F, einduitgang, dubbele radiale aansluiting. Aansluiting: G 1/2" (ISO 228-1) F, dubbele radiale aansluiting.
