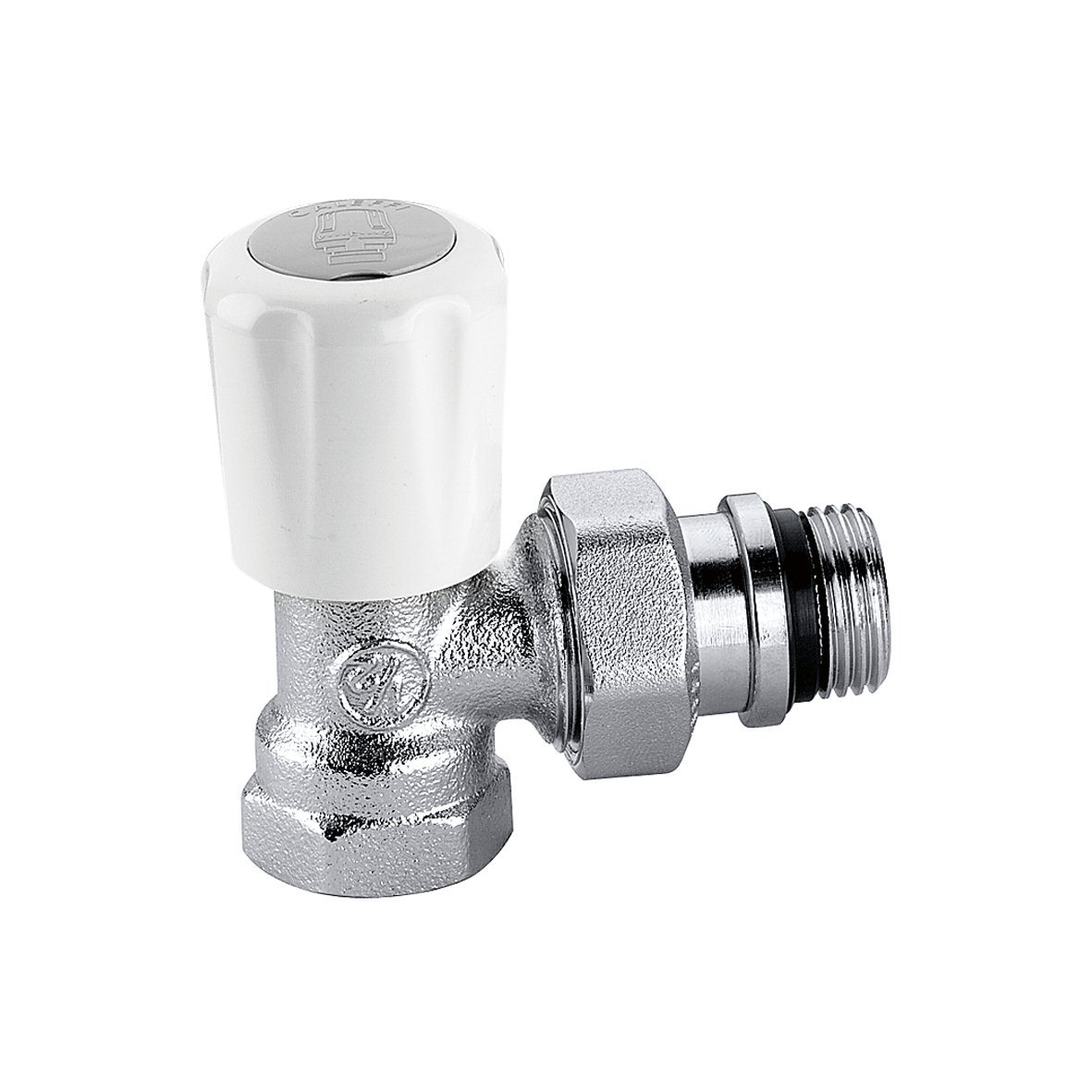

Valvola termostatizzabile predisposta per comandi termostatici, elettrotermici, elettronici. Versione a squadra.
Descrizione
Valvola termostatizzabile predisposta per comandi termostatici, elettrotermici, elettronici. Versione a squadra.
Per tubo in ferro.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
5–100 °C
Finitura:
cromata
Materiale:
ottone
pdf
Disegni e specifiche
| Codice | Attacco radiatore | Attacco tubazione | Nota |
|---|---|---|---|
| 401302 | G 3/8" A (ISO 228-1) M ingresso, attacco a squadra |
G 3/8" (ISO 228-1) F uscita, attacco a squadra |
- |
|
Kv
2,22 m³/h
|
|||
|
Modelli 3D
Capitolato
Valvola termostatizzabile predisposta per comandi termostatici, elettrotermici, elettronici. Versione a squadra.
Per tubo in ferro.
Attacco radiatore: G 3/8" A (ISO 228-1) M, ingresso, attacco a squadra. Attacco tubazione: G 3/8" (ISO 228-1) F, uscita, attacco a squadra. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Kv: 2,22 m³/h. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
bdbf1533-8f2b-4aee-93f3-37314956c6fa
|
|||
| 401402 | G 1/2" A (ISO 228-1) M ingresso, attacco a squadra |
G 1/2" (ISO 228-1) F uscita, attacco a squadra |
- |
|
Kv
2,70 m³/h
|
|||
|
Modelli 3D
Capitolato
Valvola termostatizzabile predisposta per comandi termostatici, elettrotermici, elettronici. Versione a squadra.
Per tubo in ferro.
Attacco radiatore: G 1/2" A (ISO 228-1) M, ingresso, attacco a squadra. Attacco tubazione: G 1/2" (ISO 228-1) F, uscita, attacco a squadra. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Kv: 2,70 m³/h. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
7322f867-ad40-4356-abbc-11441f2d437c
|
|||
| 401500 | G 3/4" A (ISO 228-1) M ingresso, attacco a squadra |
G 3/4" (ISO 228-1) F uscita, attacco a squadra |
Senza tenuta gomma |
|
Kv
3,36 m³/h
|
|||
|
Modelli 3D
Capitolato
Valvola termostatizzabile predisposta per comandi termostatici, elettrotermici, elettronici. Versione a squadra.
Per tubo in ferro.
Attacco radiatore: G 3/4" A (ISO 228-1) M, ingresso, attacco a squadra. Attacco tubazione: G 3/4" (ISO 228-1) F, uscita, attacco a squadra. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Kv: 3,36 m³/h. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
9b6f4f8c-020b-4bf8-a224-ca5808aa80ee
|
|||
| 401603 | G 1" A (ISO 228-1) M ingresso, attacco a squadra |
G 1" (ISO 228-1) F uscita, attacco a squadra |
Senza tenuta gomma |
|
Kv
4,47 m³/h
|
|||
|
Modelli 3D
Capitolato
Valvola termostatizzabile predisposta per comandi termostatici, elettrotermici, elettronici. Versione a squadra.
Per tubo in ferro.
Attacco radiatore: G 1" A (ISO 228-1) M, ingresso, attacco a squadra. Attacco tubazione: G 1" (ISO 228-1) F, uscita, attacco a squadra. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Kv: 4,47 m³/h. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
246235d3-402e-48a3-8ed0-c04055531bac
|
|||
