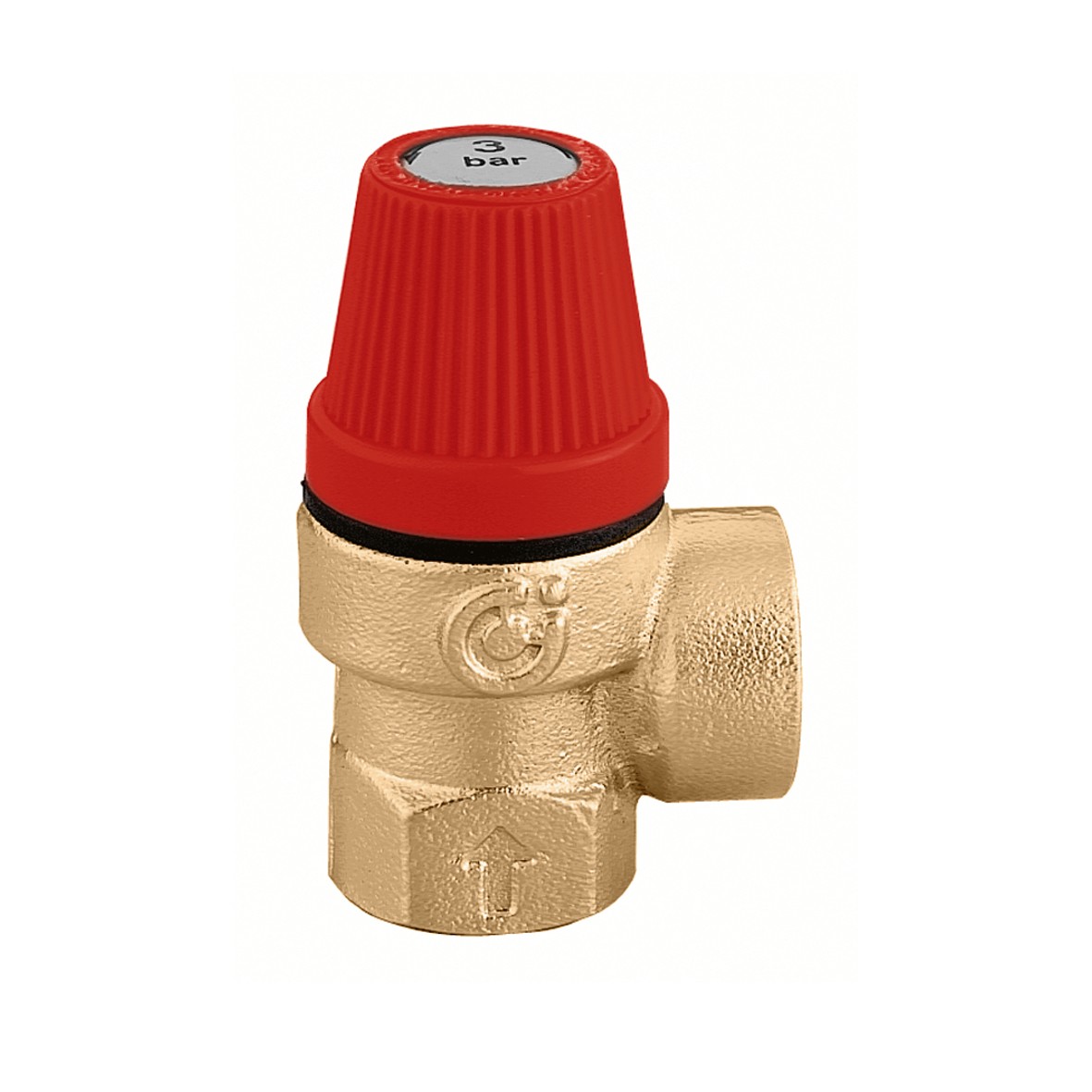

Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Descrizione
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %.
Dati tecnici
Campo di temperatura del fluido:
5–110 °C
Pressione nominale:
PN 10
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco | Attacco scarico | Taratura |
|---|---|---|---|
| 311425 | G 1/2" (ISO 228-1) F |
G 1/2" (ISO 228-1) F |
2,5 bar |
|
Disegni 2D
dxf
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 1/2" (ISO 228-1) F. Attacco scarico: G 1/2" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 2,5 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311430 | G 1/2" (ISO 228-1) F |
G 1/2" (ISO 228-1) F |
3 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 1/2" (ISO 228-1) F. Attacco scarico: G 1/2" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 3 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311435 | G 1/2" (ISO 228-1) F |
G 1/2" (ISO 228-1) F |
3,5 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 1/2" (ISO 228-1) F. Attacco scarico: G 1/2" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 3,5 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311440 | G 1/2" (ISO 228-1) F |
G 1/2" (ISO 228-1) F |
4 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
igs
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
igs
Condividi questo file
Scarica il file
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 1/2" (ISO 228-1) F. Attacco scarico: G 1/2" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 4 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311450 | G 1/2" (ISO 228-1) F |
G 1/2" (ISO 228-1) F |
5 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 1/2" (ISO 228-1) F. Attacco scarico: G 1/2" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 5 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311460 | G 1/2" (ISO 228-1) F |
G 1/2" (ISO 228-1) F |
6 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
igs
Condividi questo file
Scarica il file
igs
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 1/2" (ISO 228-1) F. Attacco scarico: G 1/2" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 6 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311470 | G 1/2" (ISO 228-1) F |
G 1/2" (ISO 228-1) F |
7 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 1/2" (ISO 228-1) F. Attacco scarico: G 1/2" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 7 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311480 | G 1/2" (ISO 228-1) F |
G 1/2" (ISO 228-1) F |
8 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 1/2" (ISO 228-1) F. Attacco scarico: G 1/2" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 8 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311520 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
2 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 3/4" (ISO 228-1) F. Attacco scarico: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 2 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311525 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
2,5 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 3/4" (ISO 228-1) F. Attacco scarico: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 2,5 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311530 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
3 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 3/4" (ISO 228-1) F. Attacco scarico: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 3 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311535 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
3,5 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 3/4" (ISO 228-1) F. Attacco scarico: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 3,5 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311540 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
4 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 3/4" (ISO 228-1) F. Attacco scarico: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 4 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311550 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
5 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 3/4" (ISO 228-1) F. Attacco scarico: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 5 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311560 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
6 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 3/4" (ISO 228-1) F. Attacco scarico: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 6 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311570 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
7 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 3/4" (ISO 228-1) F. Attacco scarico: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 7 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311580 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
8 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 3/4" (ISO 228-1) F. Attacco scarico: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 8 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
| 311590 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
9 bar |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di sicurezza ordinaria certificata. Attacchi femmina - femmina.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %. Attacco: G 3/4" (ISO 228-1) F. Attacco scarico: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 5–110 °C. Taratura: 9 bar. Pressione nominale: PN 10.
Codice SCIP-Dichiarazione REACH in “Scarica"
5cca1801-24ed-4bee-b22a-d766f72274eb
|
|||
