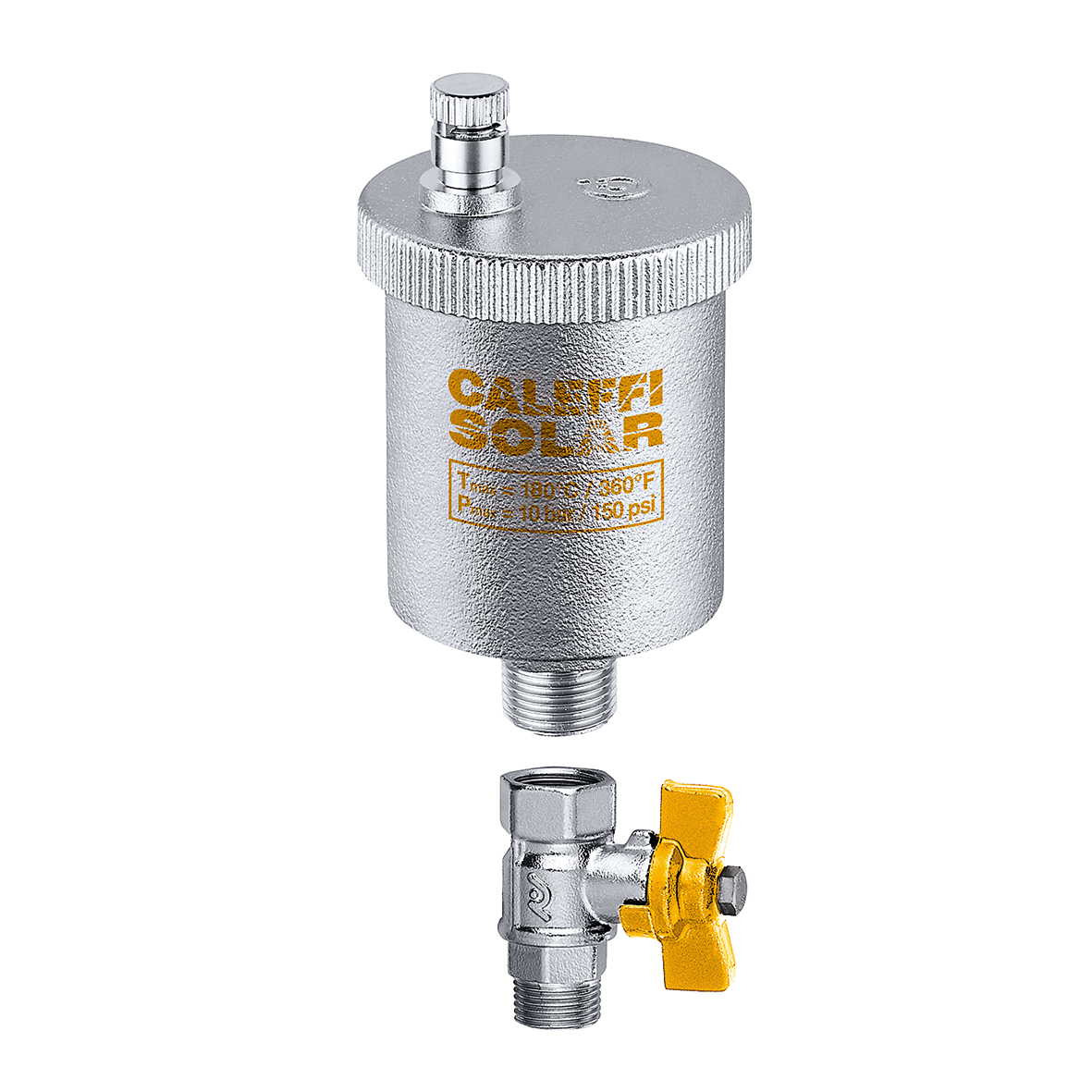

Valvola automatica di sfogo aria per impianti solari.
Descrizione
Valvola automatica di sfogo aria per impianti solari.
Completa di:
- valvola automatica di sfogo aria per impianti solari;
- rubinetto d’intercettazione completo di guarnizione.
Dati tecnici
Pressione massima di esercizio:
10 bar
Pressione massima scarico aria:
5 bar
Campo di temperatura del fluido:
-30–180 °C
Finitura:
nichelata
Massima percentuale di glicole:
50 %
Fluido di impiego:
acqua, soluzioni glicolate
Materiale:
ottone
Note
La valvola automatica di sfogo aria deve essere intercettata dopo l'avvenuto riempimento dell'impianto.
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco | Nota | |
|---|---|---|---|
| 250031 | G 3/8" A (ISO 228-1) M |
Senza rubinetto | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola automatica di sfogo aria per impianti solari. Completa di:
- valvola automatica di sfogo aria per impianti solari;
- rubinetto d’intercettazione completo di guarnizione.
Attacco: G 3/8" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 5 bar. Campo di temperatura del fluido: -30–180 °C. Finitura: nichelata. Massima percentuale di glicole: 50 %. Fluido di impiego: acqua, soluzioni glicolate. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
df4105f6-1991-4151-8d28-7e5585a405df
|
|||
| 250131 | G 3/8" A (ISO 228-1) M |
- | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola automatica di sfogo aria per impianti solari. Completa di:
- valvola automatica di sfogo aria per impianti solari;
- rubinetto d’intercettazione completo di guarnizione.
Attacco: G 3/8" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 5 bar. Campo di temperatura del fluido: -30–180 °C. Finitura: nichelata. Massima percentuale di glicole: 50 %. Fluido di impiego: acqua, soluzioni glicolate. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
45416599-b910-4bcd-a343-a9c07cf97689
|
|||
| 250041 | G 1/2" A (ISO 228-1) M |
Senza rubinetto | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola automatica di sfogo aria per impianti solari. Completa di:
- valvola automatica di sfogo aria per impianti solari;
- rubinetto d’intercettazione completo di guarnizione.
Attacco: G 1/2" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 5 bar. Campo di temperatura del fluido: -30–180 °C. Finitura: nichelata. Massima percentuale di glicole: 50 %. Fluido di impiego: acqua, soluzioni glicolate. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
9c540634-0928-4e10-86a1-225f1bdbbaf6
|
|||
igs
stp
bim
