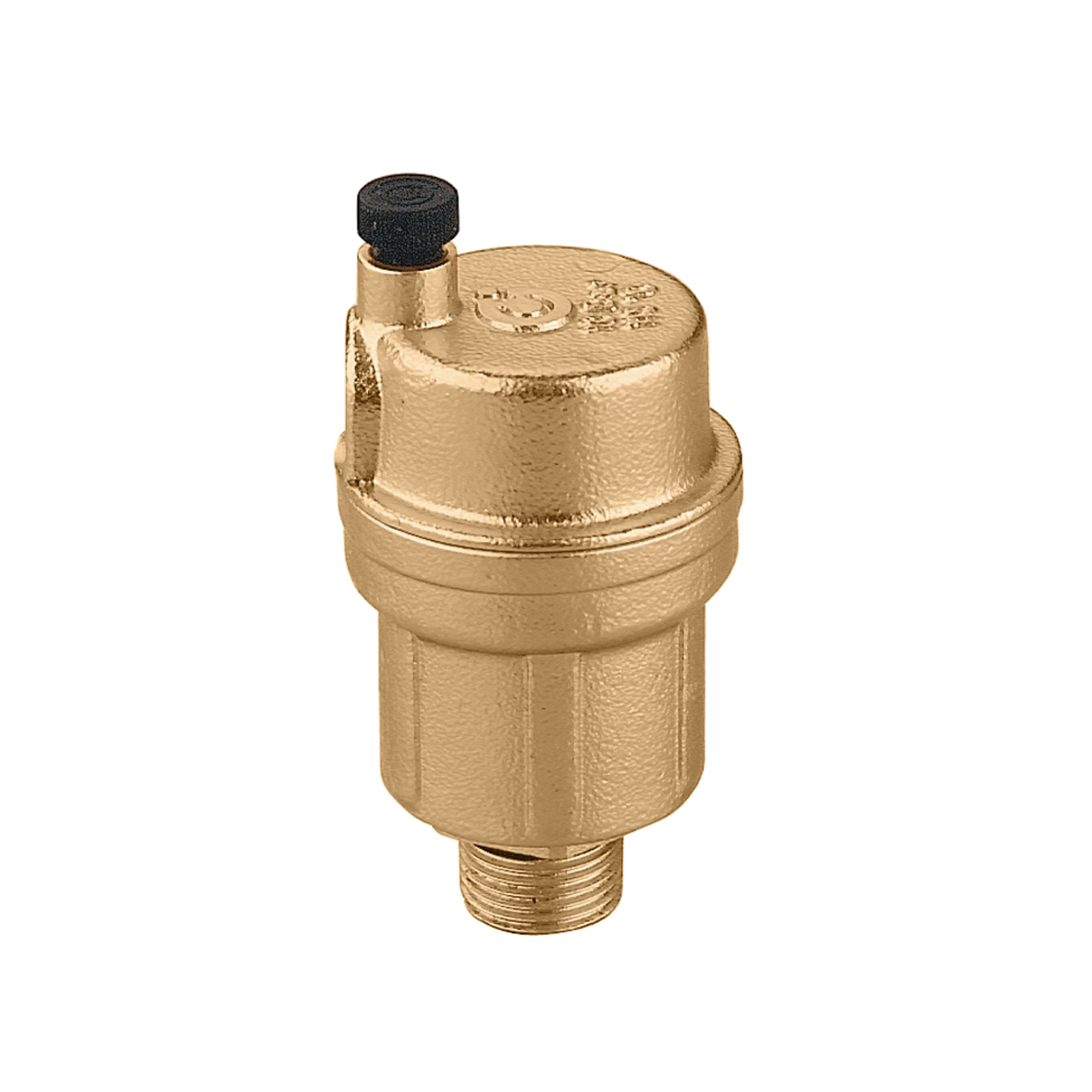

ROBOCAL®, Valvola automatica di sfogo aria.
Descrizione
Valvola automatica di sfogo aria.
Dati tecnici
Pressione massima di esercizio:
10 bar
Pressione massima scarico aria:
6 bar
Campo di temperatura del fluido:
0–115 °C
Materiale:
ottone
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco | Nota | |
|---|---|---|---|
| 502630 | G 3/8" A (ISO 228-1) M |
- | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola automatica di sfogo aria. Attacco: G 3/8" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 6 bar. Campo di temperatura del fluido: 0–115 °C. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
0ff4d6ec-7dd9-47c3-b4dc-ac3e6fb686c6
|
|||
| 502640 | G 1/2" A (ISO 228-1) M |
Senza O-Ring di tenuta | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola automatica di sfogo aria. Attacco: G 1/2" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 6 bar. Campo di temperatura del fluido: 0–115 °C. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
d9e23f8a-5b4c-43da-b18c-e48816c66a41
|
|||
igs
stp
bim
