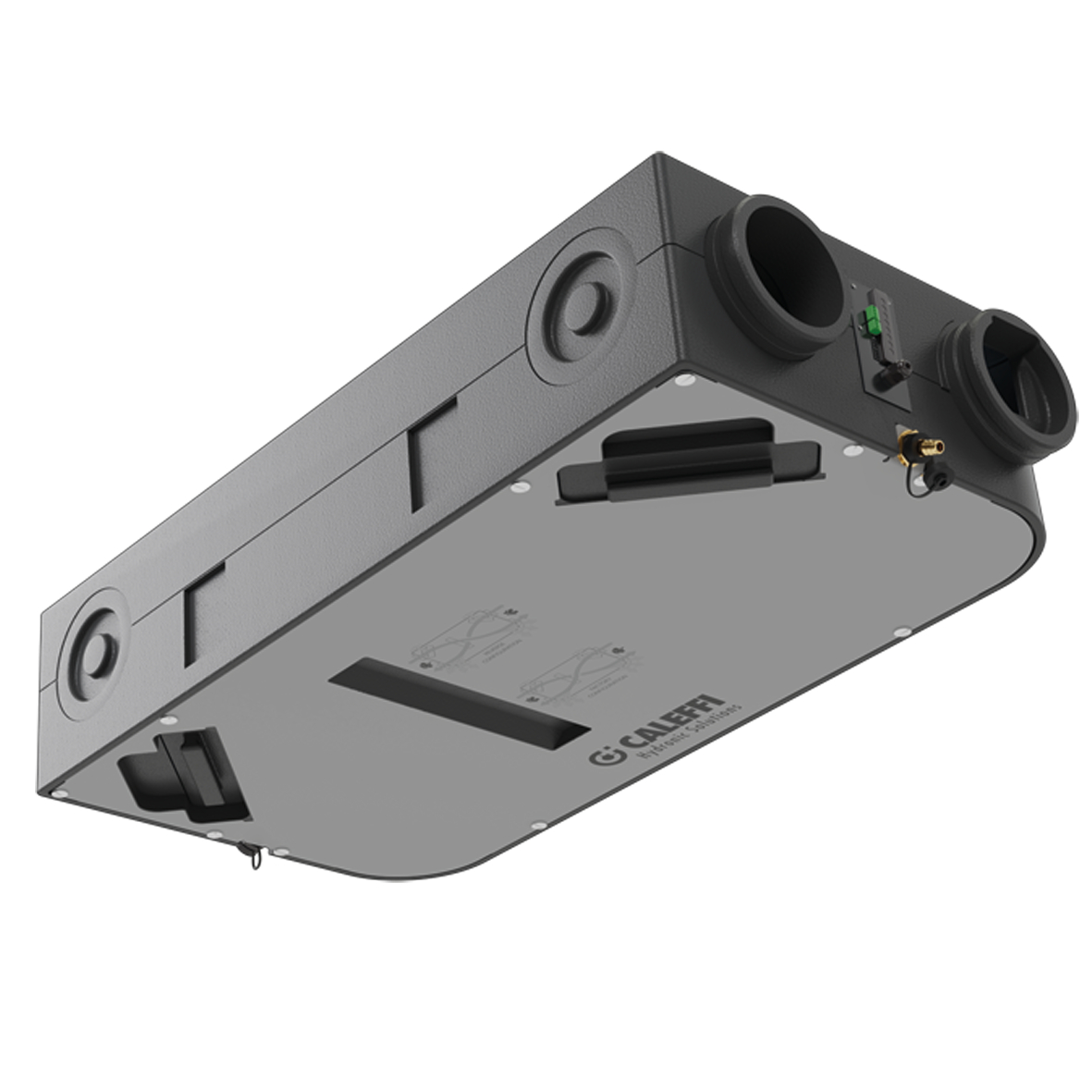

Unità di ventilazione meccanica per installazione universale, a parete o soffitto, con recuperatore di calore sensibile ad alta efficienza – Portata massima 150 m3/h.
Descrizione
Unità di ventilazione meccanica per installazione universale, a parete o soffitto, con recuperatore di calore sensibile ad alta efficienza – Portata massima 150 m3/h.
Struttura e componenti:
- struttura in polipropilene espanso ad alta densità, termoisolante e fonoassorbente;
- ventilatori centrifughi a commutazione elettronica a portata costante;
- motore ad azionamento bistabile per apertura/chiusura by-pass per freecooling/free-heating;
- serranda a doppia paratia per contemporanea esclusione del recuperatore e apertura canale di bypass per free-cooling/free-heating;
- recuperatore di calore a flussi in controcorrente in polistirene;
- 4 sensori di temperatura NTC;
- scarico condensa con portagomma installabile in due posizioni.
Caratteristiche:
- gruppi ventilanti rotabili per orientare le connessioni dei flussi d’aria in uscita dall’unità (range di regolazione continuo da 0° a 90°);
- orientabilità dei flussi d’aria in ingresso all’unità tramite connessioni e tappi di chiusura interscambiabili (in linea o a 90°).
Funzioni:
- free-cooling e free-heating automatico;
- protezione antigelo automatica;
- controllo a portata costante automatico.
Dati tecnici
Note
Kit scarico condensa cod. AIR190100/AIR190101 o accessorio similare obbligatorio.
Certificazioni

Scarica
Disegni e specifiche
Codice | Attacco | Portata operativa Normal/med. | Portata operativa Boost/max. |
---|---|---|---|
AIR113000 150 | DN 160 aeraulico |
105 m³/h | 150 m³/h |
Disegni 2D
Modelli 3D
Capitolato
Unità di ventilazione meccanica per installazione universale, a parete o soffitto, con recuperatore di calore sensibile ad alta efficienza – Portata massima 150 m3/h.
Struttura e componenti:
- struttura in polipropilene espanso ad alta densità, termoisolante e fonoassorbente;
- ventilatori centrifughi a commutazione elettronica a portata costante;
- motore ad azionamento bistabile per apertura/chiusura by-pass per freecooling/free-heating;
- serranda a doppia paratia per contemporanea esclusione del recuperatore e apertura canale di bypass per free-cooling/free-heating;
- recuperatore di calore a flussi in controcorrente in polistirene;
- 4 sensori di temperatura NTC;
- scarico condensa con portagomma installabile in due posizioni.
Caratteristiche:
- gruppi ventilanti rotabili per orientare le connessioni dei flussi d’aria in uscita dall’unità (range di regolazione continuo da 0° a 90°);
- orientabilità dei flussi d’aria in ingresso all’unità tramite connessioni e tappi di chiusura interscambiabili (in linea o a 90°).
Funzioni:
- free-cooling e free-heating automatico;
- protezione antigelo automatica;
- controllo a portata costante automatico.
Attacco: DN 160 aeraulico. Alimentazione: 230 V AC. Corrente massima: 1,3 A. Profondità: 1180 mm. Altezza: 240 mm. Larghezza: 585 mm. Campo di regolazione della portata: 50–150 m³/h. Portata operativa Normal/med.: 105 m³/h. Portata operativa Boost/max.: 150 m³/h. Potenza elettrica (100 Pa prevalenza residua) Normal: 32 W. Potenza elettrica massima: 115 W. Potenza sonora: 45 dB(A) ((Portata operativa Normal, 50 Pa prevalenza residua)). Tipo filtro aria: Filtro mandata G4 (ISO Coarse 65 %), Filtro ripresa G4 (ISO coarse 65 %). Prevalenza min.-max. Normal: 50–480 Pa. Prevalenza min.-max. Boost: 50–350 Pa. Classe energetica: A.
