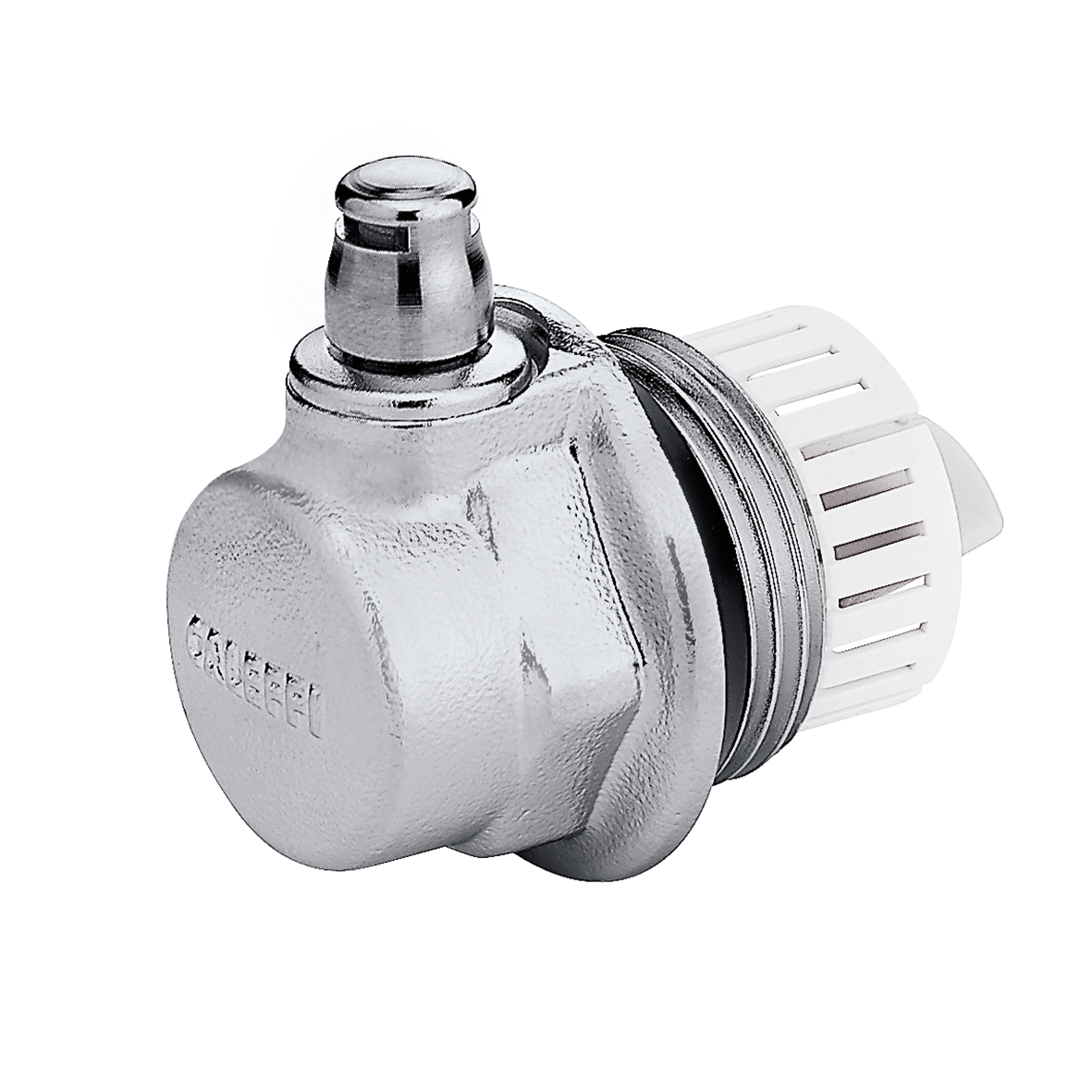

AERCAL®, Tappo per radiatori con valvola di sfogo aria.
Descrizione
Tappo per radiatori con valvola di sfogo aria.
Con tappo igroscopico di sicurezza.
Con guarnizione.
Dati tecnici
Pressione massima di esercizio:
10 bar
Pressione massima scarico aria:
6 bar
Campo di temperatura del fluido:
5–100 °C
Finitura:
cromata
Materiale:
ottone
pdf
Disegni e specifiche
| Codice | Attacco | ||
|---|---|---|---|
| 507611 | G 1" A (ISO 228-1) M destro |
||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Tappo per radiatori con valvola di sfogo aria. Con tappo igroscopico di sicurezza.
Con guarnizione. Attacco: G 1" A (ISO 228-1) M, destro. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 6 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
c9c067b6-e321-4114-b79e-8e300322b3fd
|
|||
| 507621 | G 1" A (ISO 228-1) M sinistro |
||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Tappo per radiatori con valvola di sfogo aria. Con tappo igroscopico di sicurezza.
Con guarnizione. Attacco: G 1" A (ISO 228-1) M, sinistro. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 6 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
1a318bf2-448a-45a8-934b-d925a418f89c
|
|||
| 507711 | G 1 1/4" A (ISO 228-1) M destro |
||
|
Modelli 3D
Capitolato
Tappo per radiatori con valvola di sfogo aria. Con tappo igroscopico di sicurezza.
Con guarnizione. Attacco: G 1 1/4" A (ISO 228-1) M, destro. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 6 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
1173b616-9160-415b-ba6c-c98c7b54e8df
|
|||
| 507721 | G 1 1/4" A (ISO 228-1) M sinistro |
||
|
Modelli 3D
Capitolato
Tappo per radiatori con valvola di sfogo aria. Con tappo igroscopico di sicurezza.
Con guarnizione. Attacco: G 1 1/4" A (ISO 228-1) M, sinistro. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 6 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
3db74dd0-3f15-4b3e-925e-a4d0a1b322e1
|
|||
