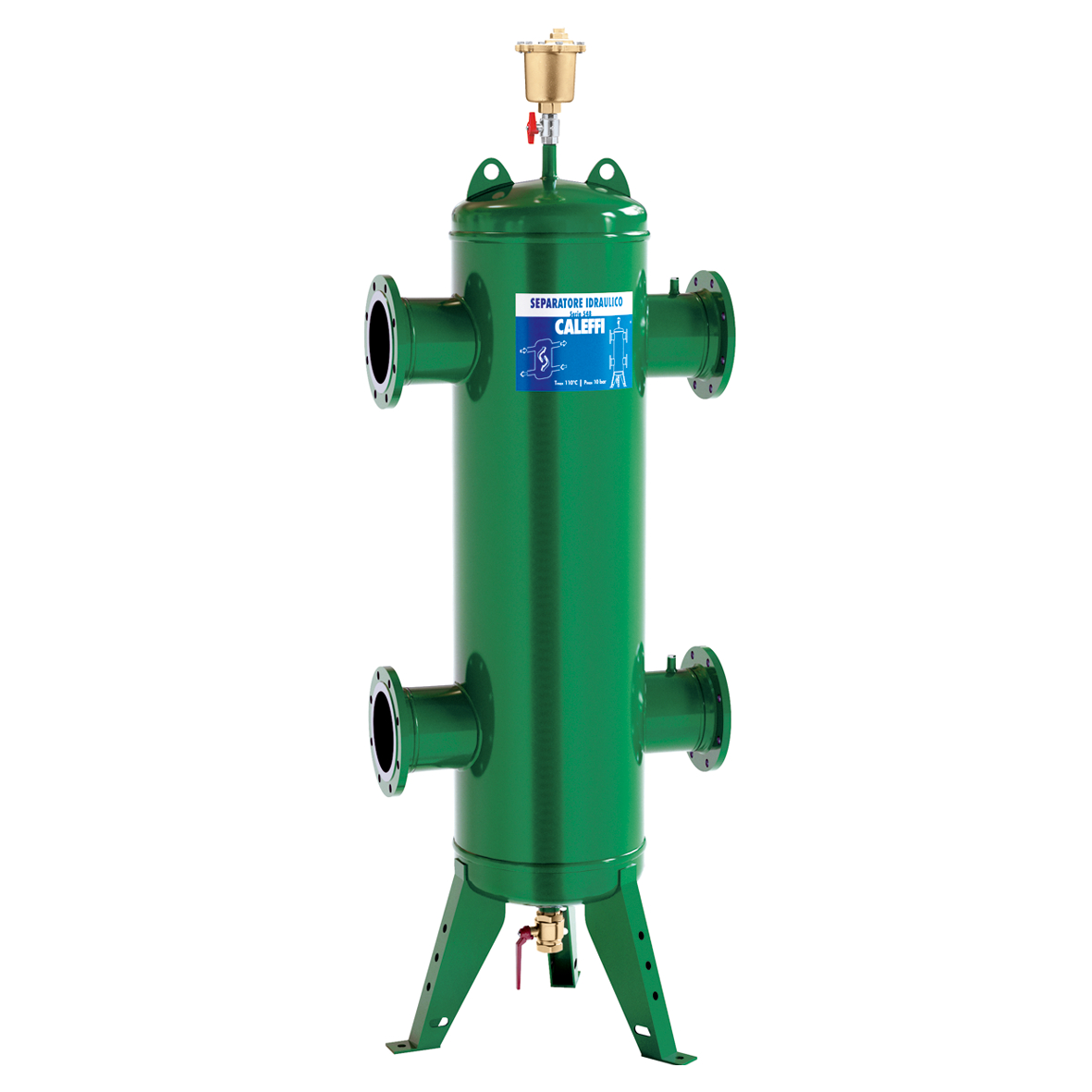

Separatore idraulico.
Descrizione
Separatore idraulico.
Accoppiamento con controflangia EN 1092-1.
Completo di:
- valvola automatica di sfogo aria;
- valvola di intercettazione;
- valvola di scarico.
Attacco sonde di temperatura: 1/2” F.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
0–110 °C
Finitura:
verniciato con polveri epossidiche
Materiale:
acciaio
Note
Il separatore idraulico viene dimensionato con riferimento al valore di portata massima consigliata all'imbocco. Il valore scelto deve essere il maggiore tra quello totale del circuito primario e quello totale del circuito secondario.
pdf
Disegni e specifiche
| Codice | Attacco | Portata massima consigliata | |
|---|---|---|---|
| 548200 | DN 200 (EN 1092-1) PN 10 |
180 m³/h | |
|
Disegni 2D
dxf
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Separatore idraulico. Accoppiamento con controflangia EN 1092-1. Completo di:
- valvola automatica di sfogo aria;
- valvola di intercettazione;
- valvola di scarico.
Attacco sonde di temperatura: 1/2” F. Attacco: DN 200 (EN 1092-1) PN 10. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–110 °C. Finitura: verniciato con polveri epossidiche. Portata massima consigliata: 180 m³/h. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
ffb665fe-43ac-49d2-b9ec-7c18efee3ebb
|
|||
| 548250 | DN 250 (EN 1092-1) PN 10 |
300 m³/h | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Separatore idraulico. Accoppiamento con controflangia EN 1092-1. Completo di:
- valvola automatica di sfogo aria;
- valvola di intercettazione;
- valvola di scarico.
Attacco sonde di temperatura: 1/2” F. Attacco: DN 250 (EN 1092-1) PN 10. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–110 °C. Finitura: verniciato con polveri epossidiche. Portata massima consigliata: 300 m³/h. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
9a936dec-27c0-4366-800e-0db2e53814be
|
|||
| 548300 | DN 300 (EN 1092-1) PN 10 |
420 m³/h | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Separatore idraulico. Accoppiamento con controflangia EN 1092-1. Completo di:
- valvola automatica di sfogo aria;
- valvola di intercettazione;
- valvola di scarico.
Attacco sonde di temperatura: 1/2” F. Attacco: DN 300 (EN 1092-1) PN 10. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–110 °C. Finitura: verniciato con polveri epossidiche. Portata massima consigliata: 420 m³/h. Materiale: acciaio.
Codice SCIP-Dichiarazione REACH in “Scarica"
7c5e4dbc-229d-4873-9bc7-cbc899b5441e
|
|||
igs
stp
bim
