Serie 561

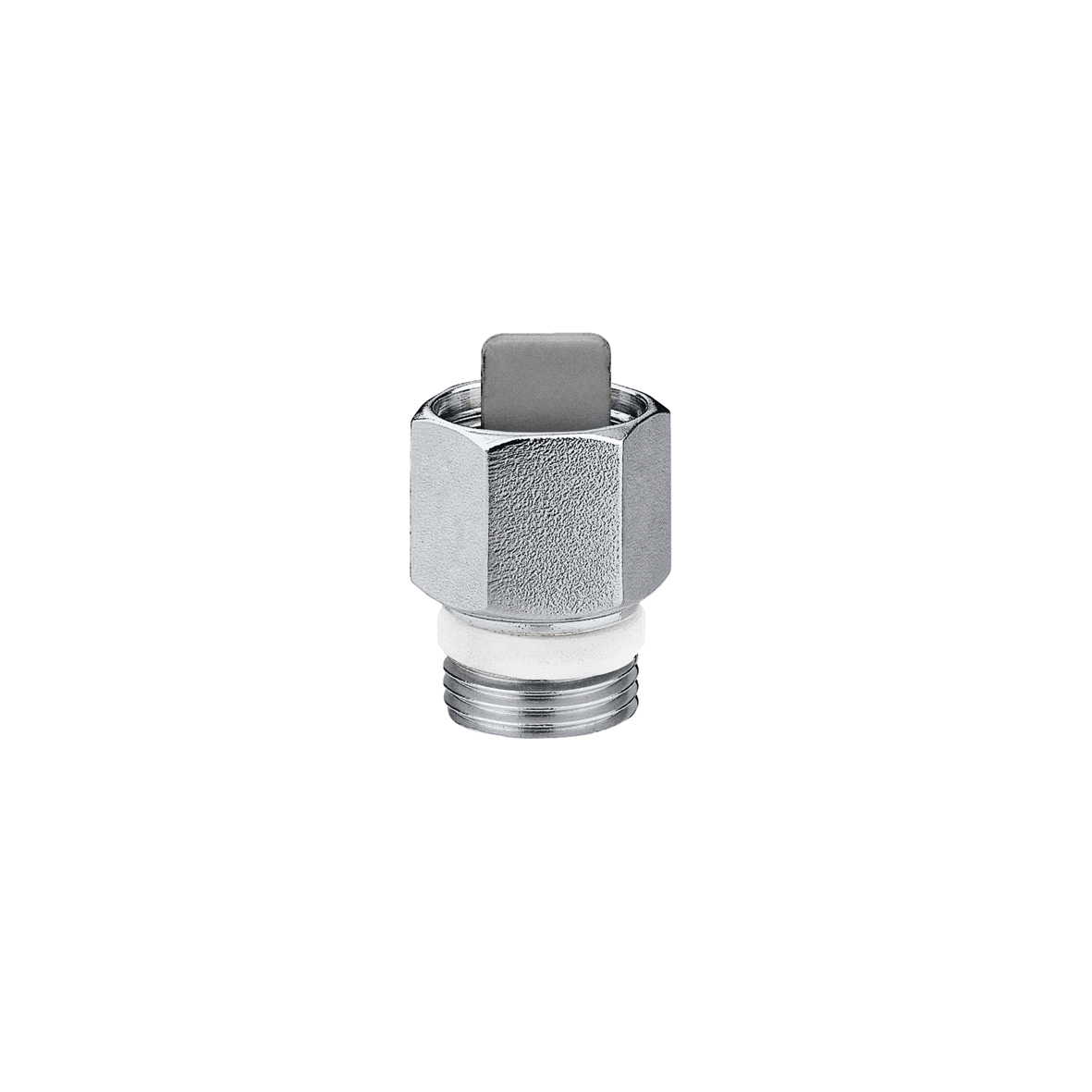

Rubinetto di intercettazione automatico.

Rubinetto di intercettazione automatico.
Rubinetto di intercettazione automatico.
Scarica in alta risoluzione

Descrizione

Rubinetto di intercettazione automatico.
Per valvole automatiche di sfogo aria serie 5020 e 5022.
Filetto a tenuta PTFE.

Dati tecnici

Microinterruttore ausiliario: NO
Batteria inclusa: NO
Componenti elettrici: No
Coibentazione: No
Finitura: nichelata
Materiale: ottone
Campo di temperatura del fluido: 0–110 °C
Pressione massima di esercizio: 10 bar

Disegni e specifiche

Codice Attacco ingresso Attacco uscita Nota Actions
561301 G 3/8" A (ISO 228-1) M
G 3/8" (ISO 228-1) F
-
Utilizzo
502131
Modelli 3D
Capitolato
CALEFFI, 561301. Rubinetto di intercettazione automatico. Per valvole automatiche di sfogo aria serie 5020 e 5022. Filetto a tenuta PTFE. Attacco ingresso: G 3/8" (ISO 228-1) F. Attacco uscita: G 3/8" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–110 °C. Finitura: nichelata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
b61c5304-1cde-4650-be58-f4669e4da238
561401 G 1/2" A (ISO 228-1) M
G 1/2" (ISO 228-1) F
Senza tenuta PTFE
Utilizzo
502141
Modelli 3D
Capitolato
CALEFFI, 561401. Rubinetto di intercettazione automatico. Per valvole automatiche di sfogo aria serie 5020 e 5022. Filetto a tenuta PTFE. Attacco ingresso: G 1/2" (ISO 228-1) F. Attacco uscita: G 1/2" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–110 °C. Finitura: nichelata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
01b7c6ea-8714-40a6-a701-16a9058b8898
