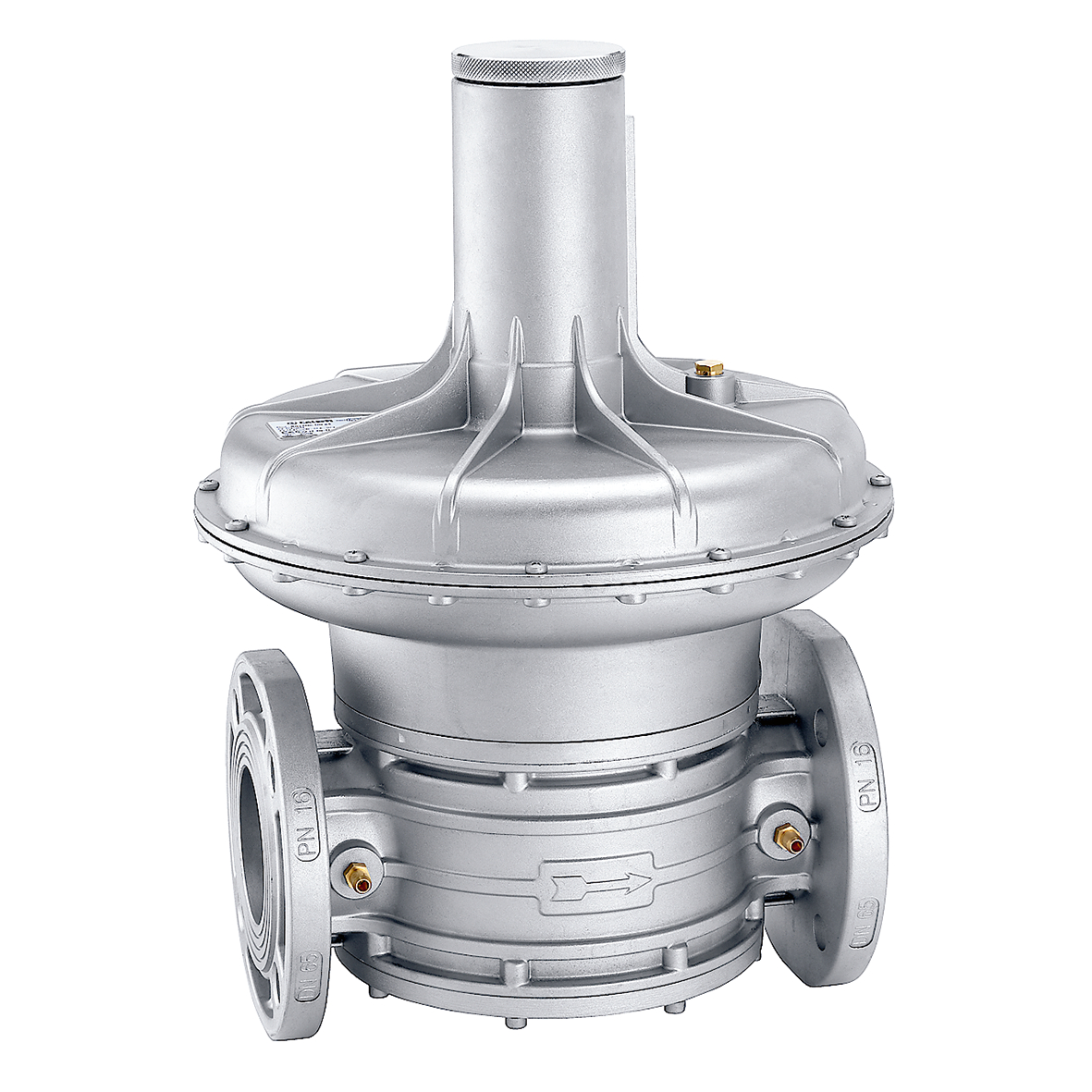

Regolatore a chiusura per gas, a doppia membrana. Attacchi flangiati.
Descrizione
Regolatore a chiusura per gas, a doppia membrana. Attacchi flangiati.
Accoppiamento con controflangia EN 1092-1.
Conforme direttiva ATEX (II 2G - II 2D).
Regolazione e chiusura a flusso zero a norme UNI EN 88.
Dati tecnici
Pressione massima a monte:
500 mbar
Campo di temperatura del fluido:
-15–60 °C
PN (Pressione nominale):
PN 16
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco | Campo di regolazione della pressione | |
|---|---|---|---|
| 852060 | DN 65 (EN 1092-1) PN 16 |
13–27 mbar | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Regolatore a chiusura per gas, a doppia membrana. Attacchi flangiati.
Accoppiamento con controflangia EN 1092-1. Conforme direttiva ATEX (II 2G - II 2D).
Regolazione e chiusura a flusso zero a norme UNI EN 88. Attacco: DN 65 (EN 1092-1) PN 16. Pressione massima a monte: 500 mbar. Campo di temperatura del fluido: -15–60 °C. Campo di regolazione della pressione: 13–27 mbar. PN (Pressione nominale): PN 16.
Codice SCIP-Dichiarazione REACH in “Scarica"
3675bfb8-8677-4ea7-bb72-f94ab1329546
|
|||
| 852080 | DN 80 (EN 1092-1) PN 16 |
13–27 mbar | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Regolatore a chiusura per gas, a doppia membrana. Attacchi flangiati.
Accoppiamento con controflangia EN 1092-1. Conforme direttiva ATEX (II 2G - II 2D).
Regolazione e chiusura a flusso zero a norme UNI EN 88. Attacco: DN 80 (EN 1092-1) PN 16. Pressione massima a monte: 500 mbar. Campo di temperatura del fluido: -15–60 °C. Campo di regolazione della pressione: 13–27 mbar. PN (Pressione nominale): PN 16.
Codice SCIP-Dichiarazione REACH in “Scarica"
3675bfb8-8677-4ea7-bb72-f94ab1329546
|
|||
| 852100 | DN 100 (EN 1092-1) PN 16 |
15–27 mbar | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Regolatore a chiusura per gas, a doppia membrana. Attacchi flangiati.
Accoppiamento con controflangia EN 1092-1. Conforme direttiva ATEX (II 2G - II 2D).
Regolazione e chiusura a flusso zero a norme UNI EN 88. Attacco: DN 100 (EN 1092-1) PN 16. Pressione massima a monte: 500 mbar. Campo di temperatura del fluido: -15–60 °C. Campo di regolazione della pressione: 15–27 mbar. PN (Pressione nominale): PN 16.
Codice SCIP-Dichiarazione REACH in “Scarica"
3675bfb8-8677-4ea7-bb72-f94ab1329546
|
|||
