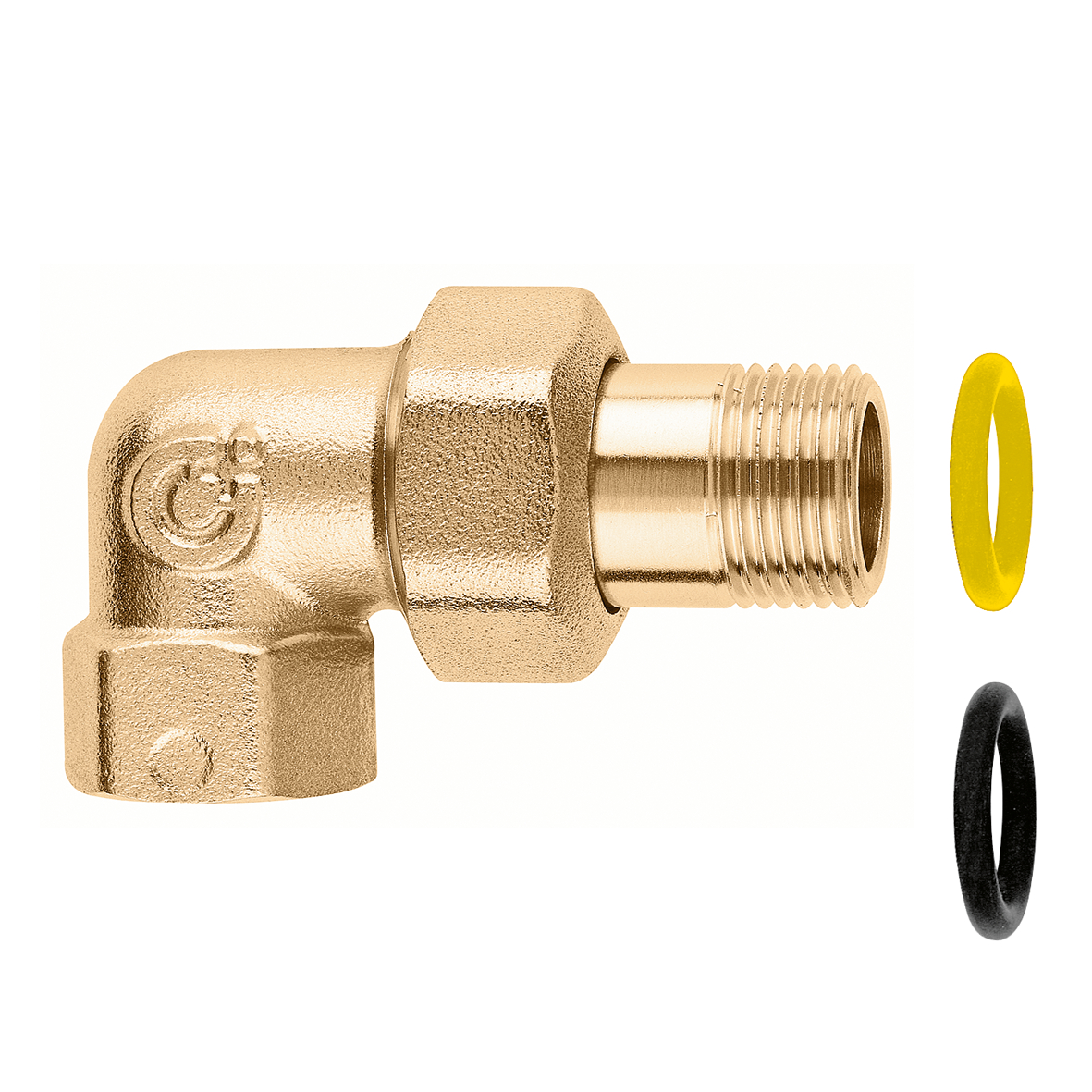

Raccordo curvo a tre pezzi.
Descrizione
Raccordo curvo a tre pezzi.
Per impianti a gas e idrocarburi fluidi (O-Ring giallo conforme a norma EN 549).
Per impianti idraulici e sanitari (O-Ring nero conforme a norma EN 681.1).
Dati tecnici
PN (Pressione nominale):
PN 16
Pressione massima di esercizio:
16 bar
Campo di temperatura del fluido:
-25–120 °C
pdf
Disegni e specifiche
| Codice | Attacco 1 | Attacco 2 | |
|---|---|---|---|
| 588130 | G 3/8" (ISO 228-1) F |
G 3/8" A (ISO 228-1) M bocchettone |
|
|
Modelli 3D
Capitolato
Raccordo curvo a tre pezzi. Per impianti a gas e idrocarburi fluidi (O-Ring giallo conforme a norma EN 549).
Per impianti idraulici e sanitari (O-Ring nero conforme a norma EN 681.1). Attacco 1: G 3/8" (ISO 228-1) F. Attacco 2: G 3/8" A (ISO 228-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
fd380a9c-14f1-4bf6-90e6-b2cacaf5f8cd
|
|||
| 588140 | G 1/2" (ISO 228-1) F |
R 1/2" (EN 10226-1) M bocchettone |
|
|
Modelli 3D
Capitolato
Raccordo curvo a tre pezzi. Per impianti a gas e idrocarburi fluidi (O-Ring giallo conforme a norma EN 549).
Per impianti idraulici e sanitari (O-Ring nero conforme a norma EN 681.1). Attacco 1: G 1/2" (ISO 228-1) F. Attacco 2: R 1/2" (EN 10226-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
29e1323b-c6f6-4ad7-9fe1-ef3ccf398459
|
|||
| 588150 | G 3/4" (ISO 228-1) F |
R 3/4" (EN 10226-1) M bocchettone |
|
|
Disegni 2D
dxf
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Raccordo curvo a tre pezzi. Per impianti a gas e idrocarburi fluidi (O-Ring giallo conforme a norma EN 549).
Per impianti idraulici e sanitari (O-Ring nero conforme a norma EN 681.1). Attacco 1: G 3/4" (ISO 228-1) F. Attacco 2: R 3/4" (EN 10226-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
97455d6c-d22c-423b-9999-450433310f0f
|
|||
| 588160 | G 1" (ISO 228-1) F |
R 1" (EN 10226-1) M bocchettone |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Raccordo curvo a tre pezzi. Per impianti a gas e idrocarburi fluidi (O-Ring giallo conforme a norma EN 549).
Per impianti idraulici e sanitari (O-Ring nero conforme a norma EN 681.1). Attacco 1: G 1" (ISO 228-1) F. Attacco 2: R 1" (EN 10226-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
68ddc000-9757-469d-b00f-65b10036916f
|
|||
| 588170 | G 1 1/4" (ISO 228-1) F |
G 1 1/4" A (ISO 228-1) M bocchettone |
|
|
Modelli 3D
Capitolato
Raccordo curvo a tre pezzi. Per impianti a gas e idrocarburi fluidi (O-Ring giallo conforme a norma EN 549).
Per impianti idraulici e sanitari (O-Ring nero conforme a norma EN 681.1). Attacco 1: G 1 1/4" (ISO 228-1) F. Attacco 2: G 1 1/4" A (ISO 228-1) M, bocchettone. Pressione massima di esercizio: 16 bar. Campo di temperatura del fluido: -25–120 °C.
Codice SCIP-Dichiarazione REACH in “Scarica"
a503f574-58a6-46da-b9ea-947a6c66a996
|
|||
bim
igs
stp
